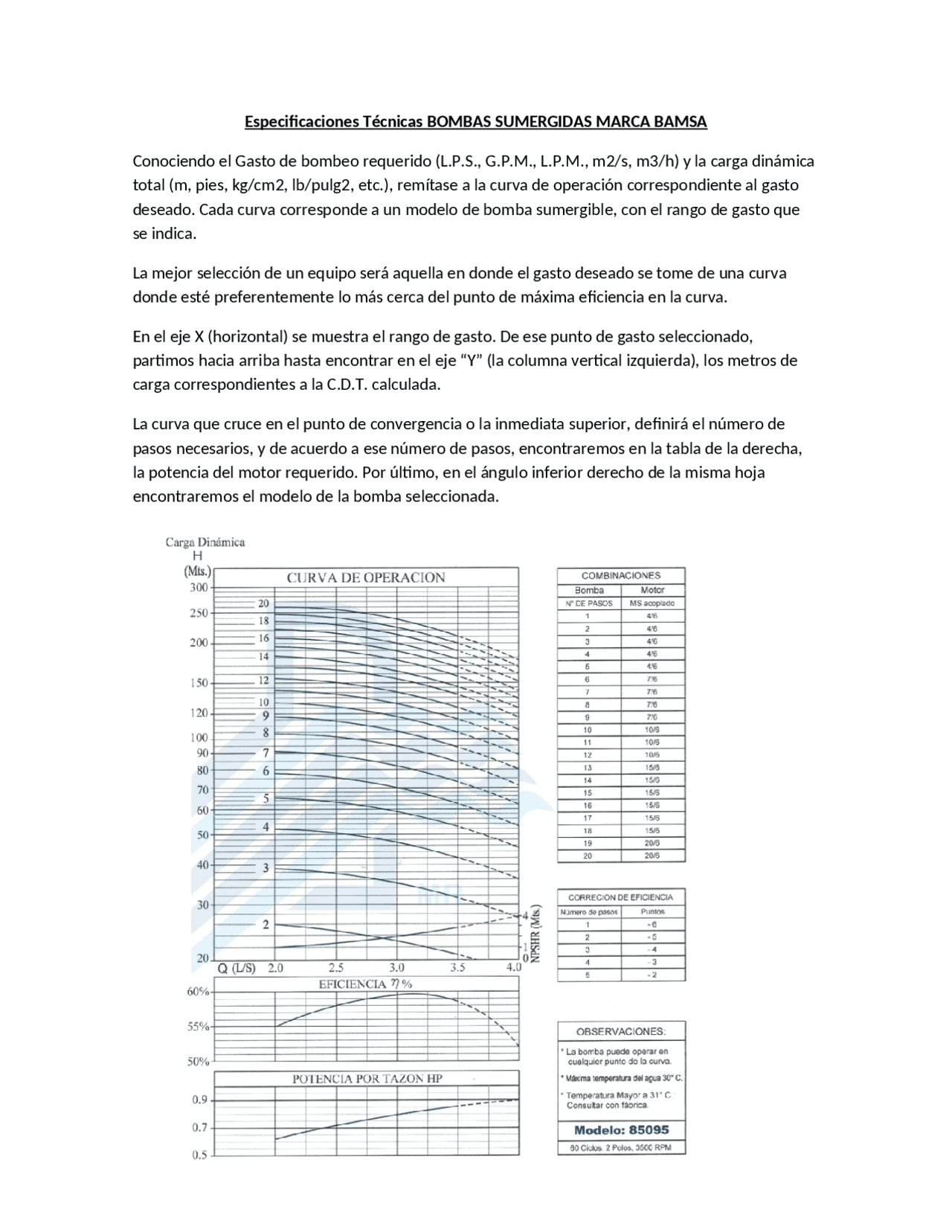

Especificaciones Técnicas BOMBAS SUMERGIDAS MARCA BAMSA
Conociendo el Gasto de bombeo requerido (L.P.S., G.P.M., L.P.M., m2/s, m3/h) y la carga dinámica
total (m, pies, kg/cm2, lb/pulg2, etc.), remítase a la curva de operación correspondiente al gasto
deseado. Cada curva corresponde a un modelo de bomba sumergible, con el rango de gasto que
se indica.
La mejor selección de un equipo será aquella en donde el gasto deseado se tome de una curva
donde esté preferentemente lo más cerca del punto de máxima eficiencia en la curva.
En el eje X (horizontal) se muestra el rango de gasto. De ese punto de gasto seleccionado,
partimos hacia arriba hasta encontrar en el eje “Y” (la columna vertical izquierda), los metros de
carga correspondientes a la C.D.T. calculada.
La curva que cruce en el punto de convergencia o la inmediata superior, definirá el número de
pasos necesarios, y de acuerdo a ese número de pasos, encontraremos en la tabla de la derecha,
la potencia del motor requerido. Por último, en el ángulo inferior derecho de la misma hoja
encontraremos el modelo de la bomba seleccionada.
