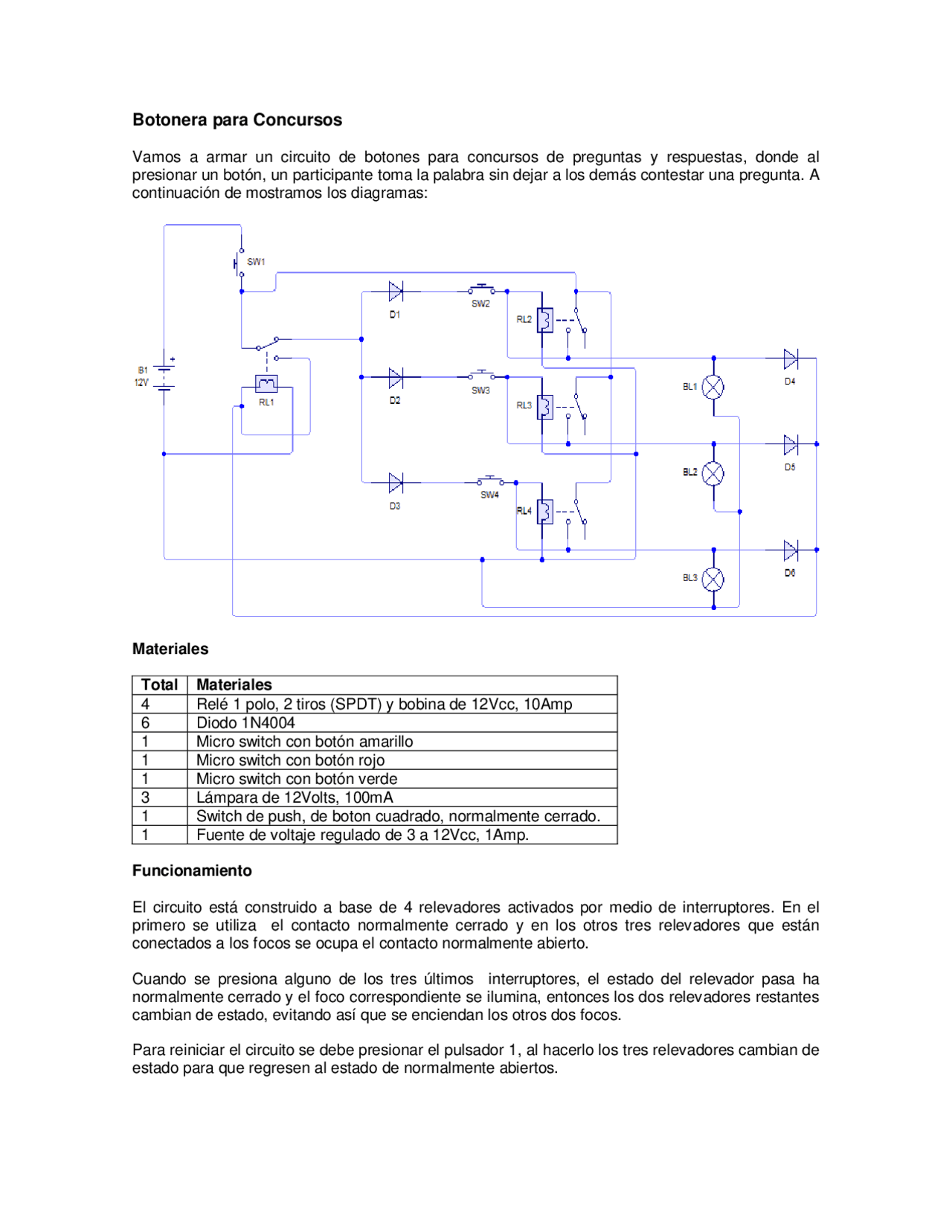

Botonera para Concursos
Vamos a armar un circuito de botones para concursos de preguntas y respuestas, donde al
presionar un botón, un participante toma la palabra sin dejar a los demás contestar una pregunta. A
continuación de mostramos los diagramas:
Materiales
Total
Materiales
4
Relé 1 polo, 2 tiros (SPDT) y bobina de 12Vcc, 10Amp
6
Diodo 1N4004
1
Micro switch con botón amarillo
1
Micro switch con botón rojo
1
Micro switch con botón verde
3
Lámpara de 12Volts, 100mA
1
Switch de push, de boton cuadrado, normalmente cerrado.
1
Fuente de voltaje regulado de 3 a 12Vcc, 1Amp.
Funcionamiento
El circuito está construido a base de 4 relevadores activados por medio de interruptores. En el
primero se utiliza el contacto normalmente cerrado y en los otros tres relevadores que están
conectados a los focos se ocupa el contacto normalmente abierto.
Cuando se presiona alguno de los tres últimos interruptores, el estado del relevador pasa ha
normalmente cerrado y el foco correspondiente se ilumina, entonces los dos relevadores restantes
cambian de estado, evitando así que se enciendan los otros dos focos.
Para reiniciar el circuito se debe presionar el pulsador 1, al hacerlo los tres relevadores cambian de
estado para que regresen al estado de normalmente abiertos.
