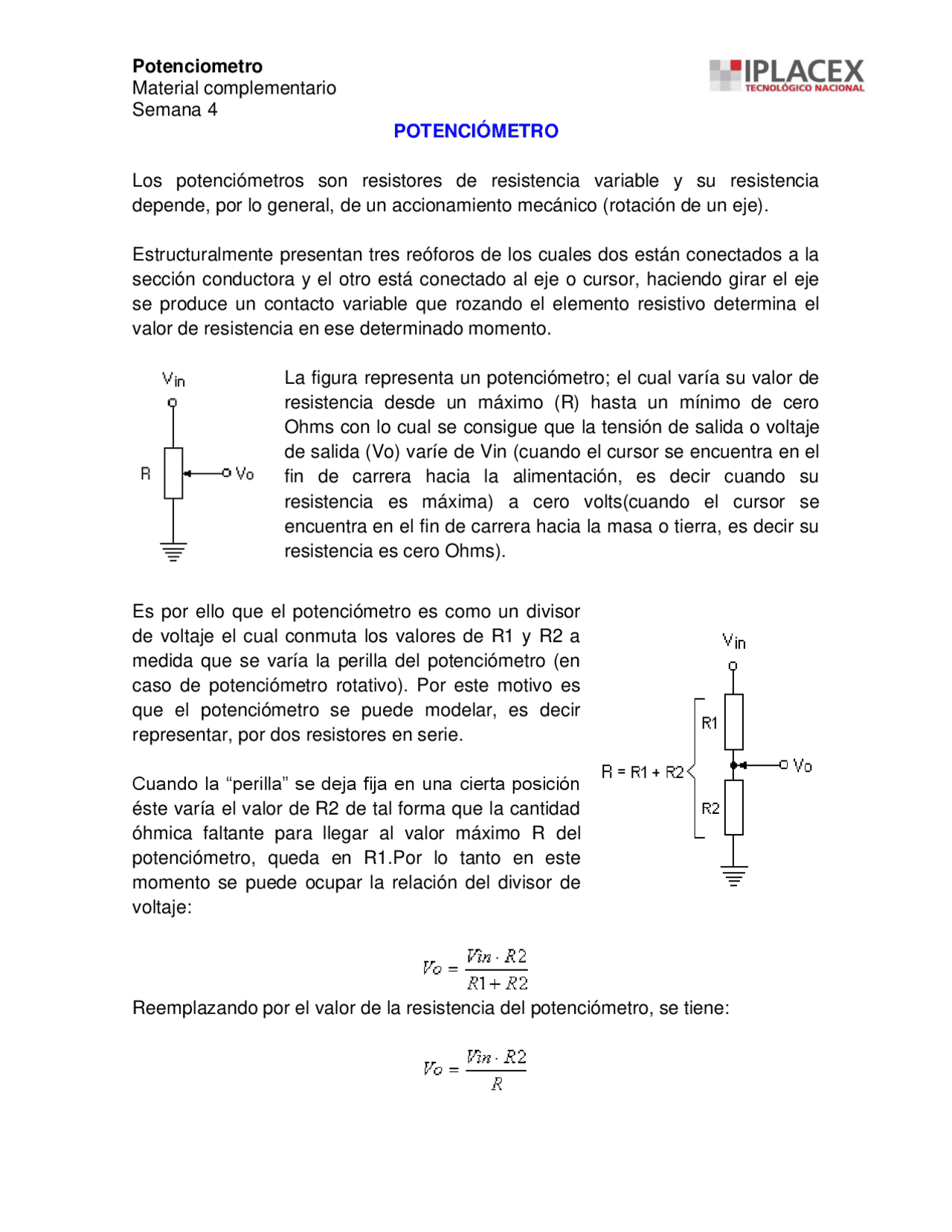

Semana 4 POTENCIÓMETRO
Los potenciómetros son resistores de resistencia variable y su resistencia
depende, por lo general, de un accionamiento mecánico (rotación de un eje).
Estructuralmente presentan tres reóforos de los cuales dos están conectados a la
sección conductora y el otro está conectado al eje o cursor, haciendo girar el eje
se produce un contacto variable que rozando el elemento resistivo determina el
valor de resistencia en ese determinado momento.
La figura representa un potenciómetro; el cual varía su valor de
resistencia desde un máximo (R) hasta un mínimo de cero
Ohms con lo cual se consigue que la tensión de salida o voltaje
de salida (Vo) varíe de Vin (cuando el cursor se encuentra en el
fin de carrera hacia la alimentación, es decir cuando su
resistencia es máxima) a cero volts(cuando el cursor se
encuentra en el fin de carrera hacia la masa o tierra, es decir su
resistencia es cero Ohms).
Es por ello que el potenciómetro es como un divisor
de voltaje el cual conmuta los valores de R1 y R2 a
medida que se varía la perilla del potenciómetro (en
caso de potenciómetro rotativo). Por este motivo es
que el potenciómetro se puede modelar, es decir
representar, por dos resistores en serie.
Cuando la “perilla” se deja fija en una cierta posición
éste varía el valor de R2 de tal forma que la cantidad
óhmica faltante para llegar al valor máximo R del
potenciómetro, queda en R1.Por lo tanto en este
momento se puede ocupar la relación del divisor de
voltaje:
Reemplazando por el valor de la resistencia del potenciómetro, se tiene:
