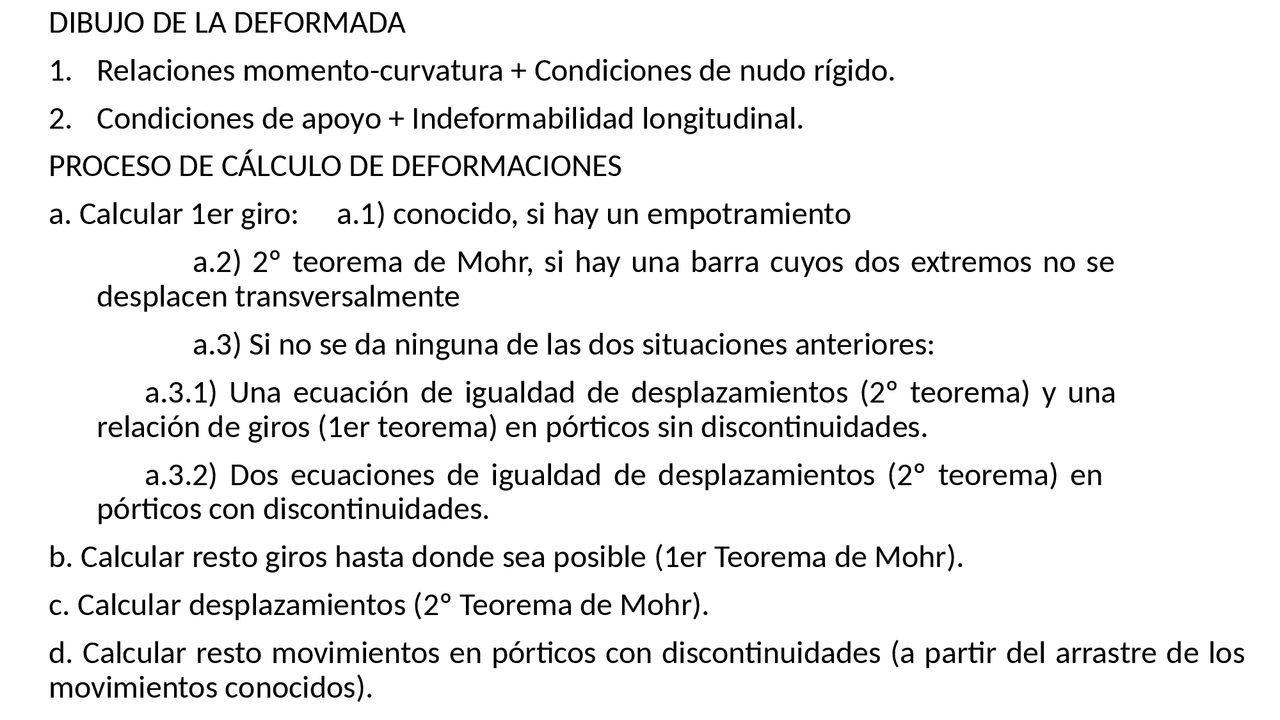

DIBUJO DE LA DEFORMADA
1. Relaciones momento-curvatura + Condiciones de nudo rígido.
2. Condiciones de apoyo + Indeformabilidad longitudinal.
PROCESO DE CÁLCULO DE DEFORMACIONES
a. Calcular 1er giro: a.1) conocido, si hay un empotramiento
a.2) 2º teorema de Mohr, si hay una barra cuyos dos extremos no se
desplacen transversalmente
a.3) Si no se da ninguna de las dos situaciones anteriores:
a.3.1) Una ecuación de igualdad de desplazamientos (2º teorema) y una
relación de giros (1er teorema) en pórticos sin discontinuidades.
a.3.2) Dos ecuaciones de igualdad de desplazamientos (2º teorema) en
pórticos con discontinuidades.
b. Calcular resto giros hasta donde sea posible (1er Teorema de Mohr).
c. Calcular desplazamientos (2º Teorema de Mohr).
d. Calcular resto movimientos en pórticos con discontinuidades (a partir del arrastre de los
movimientos conocidos).
