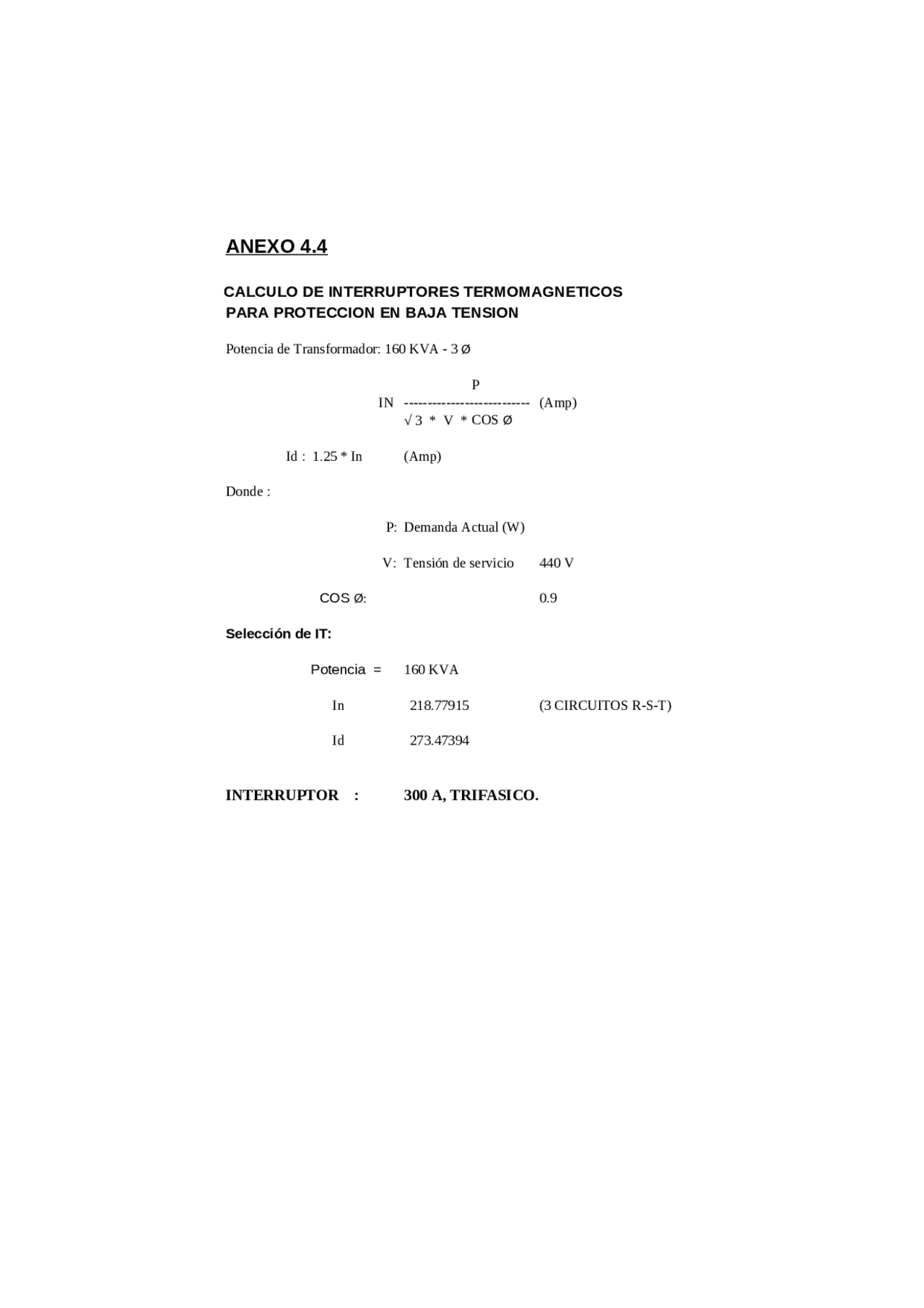

ANEXO 4.4
CALCULO DE INTERRUPTORES TERMOMAGNETICOS
PARA PROTECCION EN BAJA TENSION
P
IN
--------------------------- (Amp)
√ 3 * V *
Id : 1.25 * In (Amp)
Donde :
P: Demanda Actual (W)
V: Tensión de servicio 440 V
0.9
Selección de IT:
Potencia = 160 KVA
In
218.77915 (3 CIRCUITOS R-S-T)
Id
273.47394
INTERRUPTOR : 300 A, TRIFASICO.
Potencia de Transformador: 160 KVA - 3 Ø
COS Ø
COS Ø:
pf3

Vista previa parcial del texto

¡Descarga calculos basicos de electricidad y más Resúmenes en PDF de Tecnologías de la Información y la Comunicación solo en Docsity!

ANEXO 4.

CALCULO DE INTERRUPTORES TERMOMAGNETICOS

PARA PROTECCION EN BAJA TENSION

P IN --------------------------- (Amp) √ 3 * V * Id : 1.25 * In (Amp) Donde : P: Demanda Actual (W) V: Tensión de servicio 440 V

Selección de IT: Potencia = 160 KVA In 218.77915 (3 CIRCUITOS R-S-T) Id 273. INTERRUPTOR : 300 A, TRIFASICO. Potencia de Transformador: 160 KVA - 3 Ø COS Ø COS Ø:

F. RESULTADOS DEL CALCULO DE FUERZAS A QUE SON SOMETIDAS LAS

ESTRUCTURAS - CONFIGURACION TRIANGULAR

DATOS

Velocidad viento Vv = 60 Km./h Longitud poste expuesta h = Longitud poste L = 13 m Diámetro empotramiento de = Díametro en la punta dp = 140 mm Punto aplicación Fvp Z = Díametro en la base db = 335 mm Presión viento sobre poste Pvp = Longitud empotramiento E = 1.7 m Vano básico Vb = 100 m h = L - E Sección conductor A = 16 mm² Diámetro conductor d = 5.1 mm de = dp + h/L x (db -dp) Esfuerzo conductor Ef = 10.36 Kg./mm Altura conductor 1 L1 = 11.1 m Z = h/3 x (de + 2dp)/(de+dp) Altura conductor 2 L2 = 10.4 m Altura conductor 3 L3 = 10.4 m Pvp = 0,0042 x V² Fvp = Pv x h x (dp + de)/2 = 41.14 Kg. Fuerza del viento sobre el poste Mvp = Fvp x Z = 203.24 Kg.-m Momento del viento sobre el poste Fvc = Pv x Vb x d/1000 x Cos a/2 = 8.26 Cos a/2 Fuerza del viento sobre el conductor Tc = 2 x Ef x A x Sen a/2 = 331.46 Sen a/2 Tracción del conductor Fc1 = Fc2 = Fc3 = Fvc + Tc Fuerza total del conductor (c1: conductor 1, c2:conductor 2 y c3: conductor 3) Mc = Fc1xL1 + Fc2xL2 + Fc3 x L3 = 263.56 Cos a/2 + 10573.446 Sen a/ Momento de los conductores Mt = Mvp + Mc Momento total (viento + conductores) Fp = Mt/Lpp Fuerza aplicada sobre el poste a 10 cm. de la punta.

TABLA DE RESULTADOS DE FUERZA APLICADA AL POSTE

MOMENTO Y FUERZA ANGULOS

APLICADOS AL POSTE 0 10 20 30 40

Mt = Mvp + Mc (Kg.-m) 466.80 1387.33 2298.85 3194.42 4067. Fp = Mt/Lfp (Kg..) 41.68 123.87 205.25 285.22 363.

CONCLUSIONES:

Alineamiento y ángulo hasta 20° : Se utilizarán postes de 13m / 200 Kg. (por poseer 1 cruceta) Angulo superiores a 30° : Se utilizarán postes de 13m / 300 Kg. con retenida Anclaje y fin de línea : Se utilizarán postes de 13m / 300 Kg. con retenida
