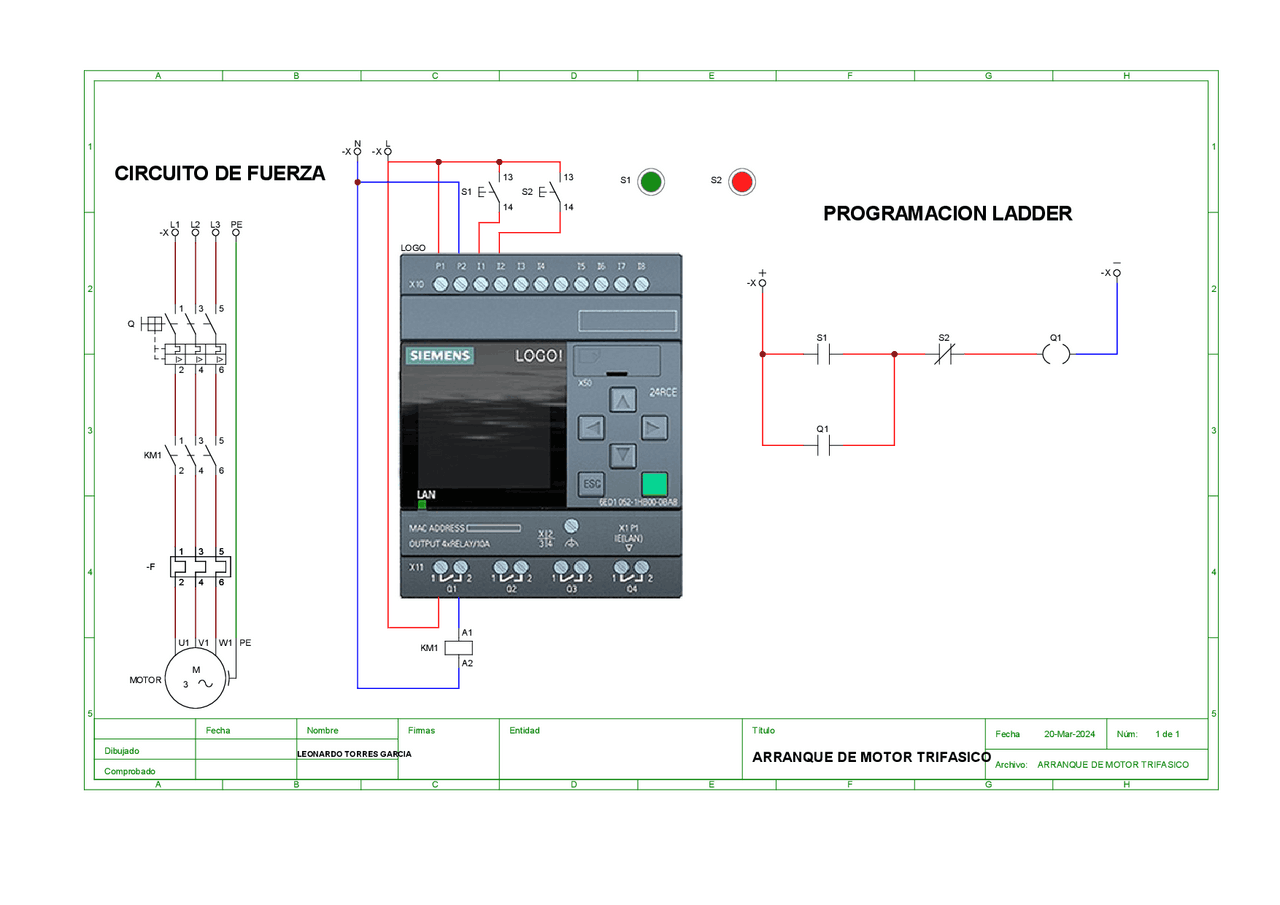

ARRANQUE DE MOTOR TRIFASICO
-XL1 L2 L3 PE
Q
1 3 5
2 4 6
I> I> I>
KM1
1 3 5
2 4 6
-F
1 3 5
2 4 6
F
1 3 5
2 4 6
MOTOR
U1 V1 W1 PE
M
3
LOGO
KM1
A1
A2
S1
13
14
S2
13
14
-X N -X L
S1
S2
Q1
-X -X
S1 S2
Q1
CIRCUITO DE FUERZA
PROGRAMACION LADDER
LEONARDO TORRES GARCIA ARRANQUE DE MOTOR TRIFASICO
