Este documento detalla la calidad de los materiales, mano de obra y equipos necesarios para la ejecución de diferentes operaciones en la construcción de una obra, incluyendo la señalización, construcción e instalación de cintas de señalización, nivelación interior y apisonado final del terreno, relleno, relleno compactado con material propio en terreno normal de la tubería, eliminación de material excedente de la tubería, y la elaboración de concretos y la construcción de estructuras con dicho material. Además, se incluyen requisitos sobre la relación agua/cemento, aire incluido, resistencia de diseño a 28 días, clases de concreto, equipos necesarios para la elaboración de concretos y la construcción de estructuras con dicho material, y método de construcción.
Tipo: Apuntes
1 / 86
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

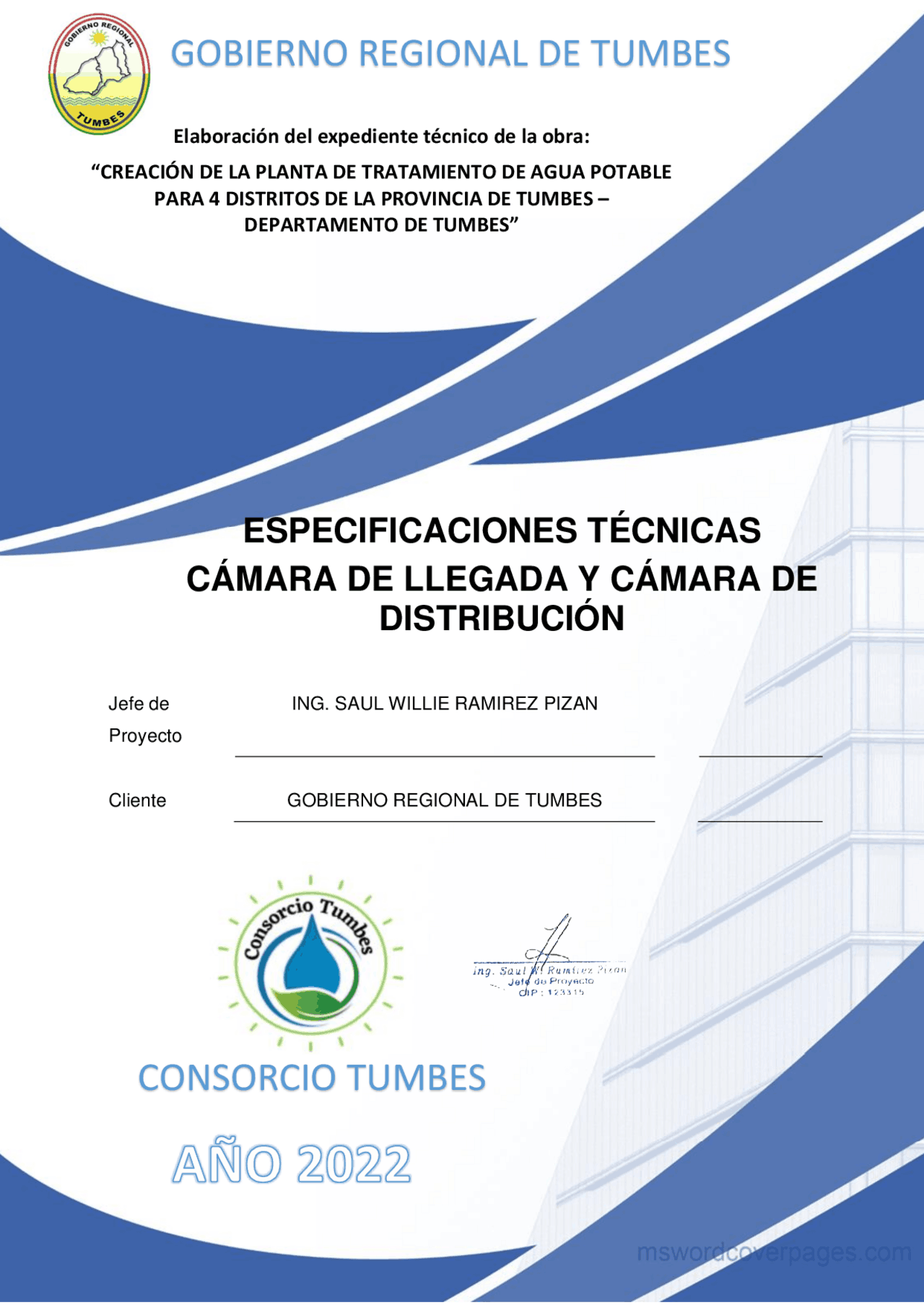

Jefe de Proyecto
Cliente GOBIERNO REGIONAL DE TUMBES
3.1.1.1.3.4........... RELLENO CON MATERIAL DE PRÉSTAMO H=0.10m, CAMA DE ARENA (ml) .............................................................................................................. 18 3.1.1.1.3.5.... RELLENO CON MATERIAL DE PRÉSTAMO H=0.30m, SOBRE COTA CLAVE DE LA TUBERÍA (ml) ................................................................................... 20 3.1.1.1.3.6..........................RELLENO CON MATERIAL DE PRÉSTAMO AFIRMADO COMPACTADO H=0.60m (M3) ................................................................................ 20 3.1.1.1.3.7.. RELLENO Y COMPACTADO CON MATERIAL PROPIO ZARANDEADO (M3) 21 3.1.1.1.3.8............. ELIMINACIÓN DE MATERIAL EXCEDENTE CON MAQUINARIA (HASTA 20KM) (M3) ................................................................................................ 24 3.1.1.1.4.OBRAS DE CONCRETO SIMPLE............................................................. 25
3.1.1.3.2.1.1. INSTALACIÓN NIPLE HD, DN=600mm, L=2.55m (UND) ............... 85 3.1.1.3.2.1.2. INSTALACIÓN NIPLE HD, DN=600mm, L=6.28m (UND) ............... 85 3.1.1.3.2.1.3. INSTALACIÓN NIPLE HD, DN=600mm, L=2.53m (UND) ............... 85 3.1.1.3.2.1.4. INSTALACIÓN NIPLE HD, DN=600mm, L=2.47m (UND) ............... 85 3.1.1.3.2.1.5. INSTALACIÓN BRIDA ROMPE AGUA DN=500mm, PN16 (UND). 85 3.1.1.3.2.1.6. INSTALACIÓN BRIDA ROMPE AGUA DN=600mm, PN16 (UND). 85 3.1.1.3.2.1.7. INSTALACIÓN BRIDA ROMPE AGUA DN=900mm, PN16 (UND). 85 3.1.1.3.2.1.8. INSTALACIÓN TRANSICIÓN BRIDA CAMPANA DN=600 mm HD, PN16 (UND) 85 3.1.1.3.2.1.9. INSTALACIÓN CODO 90° BB/HD D=600 mm, PN16 (UND) .......... 85 3.1.1.3.2.1.10. INSTALACIÓN CODO 90° BB/HD D=900 mm, PN16 (UND) .......... 85 3.1.1.3.2.1.11. INSTALACIÓN UNIÓN DE DESMONTAJE AUTOPORTANTE HD DN=550mm, PN 16 (UND) ....................................................................................... 85 3.1.1.3.2.1.12. INSTALACIÓN UNIÓN DE DESMONTAJE AUTOPORTANTE HD DN6050mm, PN 16 (UND) ....................................................................................... 86 3.1.1.3.2.1.13. INSTALACIÓN DE VÁLVULA COMPUERTA TIPO TARJETA 0.60x0.85 CON ACTUADOR ELÉCTRICO (UND) ................................................... 86 3.1.1.3.2.1.14. SUMINISTRO MEDIDOR DE CAUDAL DE ACERO INOXIDABLE BB DN=600mm (UND) ................................................................................................... 86 3.1.1.3.2.1.15. SUMINISTRO VÁLVULA MARIPOSA BB DN=500mm CON ACTUADOR ELÉCTRICO (UND) ............................................................................. 86
El Contratista suministrará a su propio costo, estacas y otros materiales y prestará toda la ayuda, incluyendo personal especializado, que puedan ser requeridos por el ingeniero para establecer los puntos de base para los trazos. De ser necesario, el Ingeniero estableceré puntos de nivel, líneas de base y otros puntos principales de control para la ejecución de los trazos por el Contratista. El Contratista comprobará tales líneas de base por todos los medios que considere necesarios, antes de utilizarías, llamando la atención del Ingeniero sobre cualquier inexactitud. El Contratista a su propio costo, establecerá todos los trazos de trabajo o construcción que se requiera, de acuerdo a las medidas base dadas por el Ingeniero y será el único responsable por la exactitud de ellos. Esto no exime al Contratista de estar sujeto a la comprobación y revisión del Ingeniero. El Contratista mantendrá informado al Ingeniero con una anticipación razonable de sus necesidades para los puntos base necesarios para los trazos, de tal manera que le puedan ser entregadas todas las medidas necesarias para registro y pago con el mínimo de inconveniencia al ingeniero y demora del Contratista. La intención primordial es no demorar las obras debido al establecimiento de los puntos bases necesarios para establecer los trazos, pero cuando resulte necesario, las operaciones de trabajo podrán ser suspendidas por un tiempo razonable que el Ingeniero pueda requerir para este propósito El Contratista cuidará todos los puntos, estacas, señales, hitos hechos o establecidos en las obras ya sea por el Ingeniero o por él mismo y en caso de resultar estropeados, los restablecerá y asumirá o costos derivados de cualquier rectificación por obra impropiamente instalada, falta de mantenimiento, no protegida o remoción sin autorización de los puntos establecidos, estacas y marcas. El Contratista resguardará todas las señales de propiedad existentes y conocidas, monumentos y marcas adyacentes, aunque no sean relativas al trabajo, y de ser requerido asumirá los costos del restablecimiento de ellas en el caso de haber sido alteradas o destruidas.
Se proveerá suficiente material adecuado para la cimentación, monumentación, estacado, pintura y herramientas adecuadas. Las estacas deben tener área suficiente que permita anotar marcas legibles. Los planos de Replanteo se entregarán en cantidad y forma que la Empresa indique al momento de la Recepción de la Obra. En lo que se indicarán los siguientes aspectos:
La Inspección deberá aprobar el equipo a ser llevado a la obra tanto en condición como cantidad pudiendo rechazar el que no encuentre satisfactorio para la función por cumplir. MÉTODO DE LA CONSTRUCCIÓN: Esta partida comprende los trabajos necesarios para el adecuado transporte de equipo y herramientas al lugar de ejecución de la obra. EL CONTRATISTA efectuará la movilización utilizando los medios más adecuados para evitar daños en los sitios por donde pase; el deterioro que se ocasione como consecuencia de esta actividad tanto en el derecho de vía y en los accesos, como fuera de estos, deberá ser reparado oportunamente a cuenta del CONTRATISTA. Se debe tomar especial precaución en los cruces con los cuerpos de agua a fin de evitar erosión hacia estos y aporte de sedimentos que afecten la calidad del agua como consecuencia de las actividades de movilización. La movilización y desmovilización se hará con suficiente anticipación de acuerdo con la programación establecida y con las políticas de la Entidad. CALIDAD DE LOS MATERIALES: Esta partida comprende la buena calidad tanto en el suministro de la mano de obra, material, equipo y la ejecución de las operaciones necesarias para realizar la movilización/desmovilización de equipos, así mismo del cuidado de los materiales, herramientas y equipos durante la ejecución de la obra de acuerdo a los planos elaborados por el Consultor y aprobados por el Supervisor. SISTEMA DE CONTROL DE CALIDAD: El trabajo será elaborado de acuerdo a los planos de diseño y a las especificaciones técnicas. Así mismo, antes de ser movilizado/desmovilizados los equipos, debe cumplir con lo especificado, verificado y aprobado por el supervisor. MÉTODO DE MEDICIÓN: Esta partida se medirá de forma global (GLB).
Esta partida será valorizada, previa autorización del Inspector. La valorización por este concepto se efectuará de forma global (Glb) y cargado a la partida “Movilización y Desmovilización de Equipo”. 3.1.1.1.2.2. CINTA DE SEGURIDAD (M) DESCRIPCIÓN DE LOS TRABAJOS: El trabajo se efectuará de tal manera que el tránsito vehicular sufra las mínimas interrupciones, evitando causar molestias al público y los vecinos, limitando la obra a la longitud mínima necesaria de su ejecución. Este trabajo se hará con las respectivas tranqueras y señalizaciones diurnas y nocturnas; también durante toda la ejecución de la obra se dispondrá obligatoriamente de cintas de seguridad, de letreros, de tranqueras o de barreras, de luces de peligro o mecheros, de puentes para pases peatonales y vehiculares sobre las zanjas. Se clasifican en 3 tipos de señalización obligatoria:
Esta partida comprende la buena calidad tanto en el suministro de la mano de obra, material, equipo y la ejecución de las operaciones necesarias para realizar las construcciones e instalaciones de la cinta de señalización, así mismo del cuidado de los materiales, herramientas y equipos durante la ejecución de la obra de acuerdo a los planos elaborados por el Consultor y aprobados por el Supervisor. SISTEMAS DE CONTROL DE CALIDAD: El trabajo será elaborado de acuerdo a los planos de diseño y a las especificaciones técnicas. Así mismo, antes de ser utilizado dicha instalación de señalización, debe cumplir con lo especificado, verificado y aprobado por el Supervisor. MÉTODOS DE MEDICIÓN: El pago se hará de forma de acuerdo al tipo de señalización especificada en el ítem de cada partida, como sigue: Partida Unidad de medida Señalización con cintas plásticas. Metro (m) Tranquera Unidad (Und) Conos de fibra de vidrio Unidad (Und) CONDICIONES DE PAGO: El pago se hará de la forma especificada anteriormente de acuerdo al tipo de señalización ejecutada; entendiéndose que dicho pago será en compensación total por la mano de obra, equipos e imprevistos necesarios para la ejecución de la partida presupuestada.
La excavación en corte abierto será hecha con equipo mecánico, a trazos anchos y profundidades necesarias para la construcción, de acuerdo a los planos del proyecto replanteados en obra. En las excavaciones para estructuras, se verificarán las condiciones de la plataforma a nivel de la cimentación con respecto a la capacidad portante del suelo, sus aspectos geológicos y geotécnicos y su contenido de sales. Por la naturaleza del terreno, en determinados casos será necesario utilizar tablestacado, entibado y/o pañeteo de las paredes u otros, a fin de que éstas mantengan su estabilidad. MÉTODO DE LA CONSTRUCCIÓN: Todas las áreas del Sitio marcadas o especificadas para su limpieza, o de las cuales se va a excavar material, o sobre las cuales se va a depositar relleno, según los requerimientos del Residente, se limpiarán de todo material inadecuado, desmonte, estructuras y obstrucciones, así como de cualquier tipo de vegetación, excepto aquella marcada para ser preservada. El material que así se retire, si es que se encuentra apropiado, será guardado y apilado para uso del Contratante, en caso contrario será retirado del Sitio según lo indique el Ingeniero residente CALIDAD DE LOS MATERIALES: Esta partida comprende la buena calidad tanto en el suministro de la mano de obra, material, equipo y la ejecución de las operaciones necesarias para realizar el trabajo en la zona de la obra, así mismo del cuidado de los materiales, herramientas y equipos durante la ejecución de la obra de acuerdo a los planos elaborados por el Consultor y aprobados por el Supervisor. SISTEMAS DE CONTROL DE CALIDAD: El Contratista/ residente garantizará que tanto los materiales como la mano de obra empleados bajo estas Especificaciones y que los resultados de los trabajos han sido
Consiste en la nivelación y compactación del terreno. El terreno deberá ser nivelado conforme lo indican las cotas en planos y cuidadosamente compactado, con pisón de mano, debiendo ser regado en forma homogénea para alcanzar un alto grado de compactación. El refine de las áreas y nivelación de las mismas, se refiere a una nivelación en bruto de terreno, dejando una superficie lo más plana y uniforme posible. MÉTODO DE LA CONSTRUCCIÓN: La nivelación interior y apisonado consiste en nivelar con cuidado de acuerdo a las cotas en los planos y el compactado o apisonamiento del fondo deber ser de manera cuidadosa, teniendo especial cuidado en el regado de manera homogénea el terreno que se está compactando; la nivelación se efectuara de acuerdo a los planos estructurales realizados; de igual manera la compactación; que es la operación de igualar y alisar la parte superior de rellenos. CALIDAD DE LOS MATERIALES: Esta partida comprende la buena calidad tanto en el suministro de la mano de obra, material, equipo y la ejecución de las operaciones necesarias para realizar las labores de nivelación interior y apisonado final del terreno previo al piso de la obra, así mismo del cuidado de los materiales, herramientas y equipos durante la ejecución de la obra de acuerdo a los planos elaborados por el Consultor y aprobados por el Supervisor. SISTEMAS DE CONTROL DE CALIDAD: Se muestran en forma general, los distintos aspectos que deberán tener en cuenta el contratista y el supervisor para realizar el control de calidad para la ejecución del presente trabajo. Sistema de control de calidad.
para tener un terreno firme y el terreno no ceda quedando así uniforme y liza para recibir las capas siguientes. La manera de efectuar el relleno de la zanja se hará con el objeto de que siempre se evite la formación de cavidades en la parte inferior de los tubos. Se colocará en la zanja primeramente tierra fina o material seleccionado, libre de piedras raíces, maleza, etc. y se pisoneará uniformemente debajo y a los costados de la longitud total, de cada tubo hasta alcanzar su diámetro horizontal. El relleno se seguirá pisoneando convenientemente, en forma tal que no levante el tubo o lo mueva de su alineamiento horizontal o vertical, y en capas sucesivas que no excedan de 10 cm. de espesor, hasta obtener una altura mínima de 20 cm. sobre la generatriz superior del tubo. Esta primera etapa puede ser ejecutada parcialmente antes de iniciar las pruebas parciales de la tubería. El resto del relleno se compactará con compactadoras manuales o eléctricas y otras máquinas apropiadas de acuerdo con el material de que se disponga. Las máquinas deberán pasarse tantas veces sean necesarias. La compactación se hará a humedad óptima y en capas horizontales no mayores de 15 cm. Tanto la clase del material de relleno como la compactación deben controlarse continuamente durante la ejecución de la obra. No debe emplearse en el relleno tierra que contenga materias orgánicas en cantidades deletéreas ni raíces, arcillas o limos uniformes. Todos los espacios entre rocas se rellenarán completamente con tierra. CALIDAD DE LOS MATERIALES: Esta partida comprende la buena calidad tanto en el suministro de la mano de obra, material, equipo y la ejecución de las operaciones necesarias para realizar las labores de relleno, con material de préstamo, así mismo del cuidado de los materiales, herramientas y equipos durante la ejecución de la obra de acuerdo a los planos elaborados por el Consultor y aprobados por el Supervisor. SISTEMAS DE CONTROL DE CALIDAD: Deberán efectuarse pruebas para determinar el grado de compactación o densidad relativa, a razón de uno por cada 250 m2 de área por capa y con un mínimo de 2 ensayos de control por capa.
Además, es conveniente realizar ensayos de clasificación con muestras obtenidas del material antes o después de compactado. El número de estas pruebas dependerá de la homogeneidad del material utilizado. Se verificará y/o controlará:
