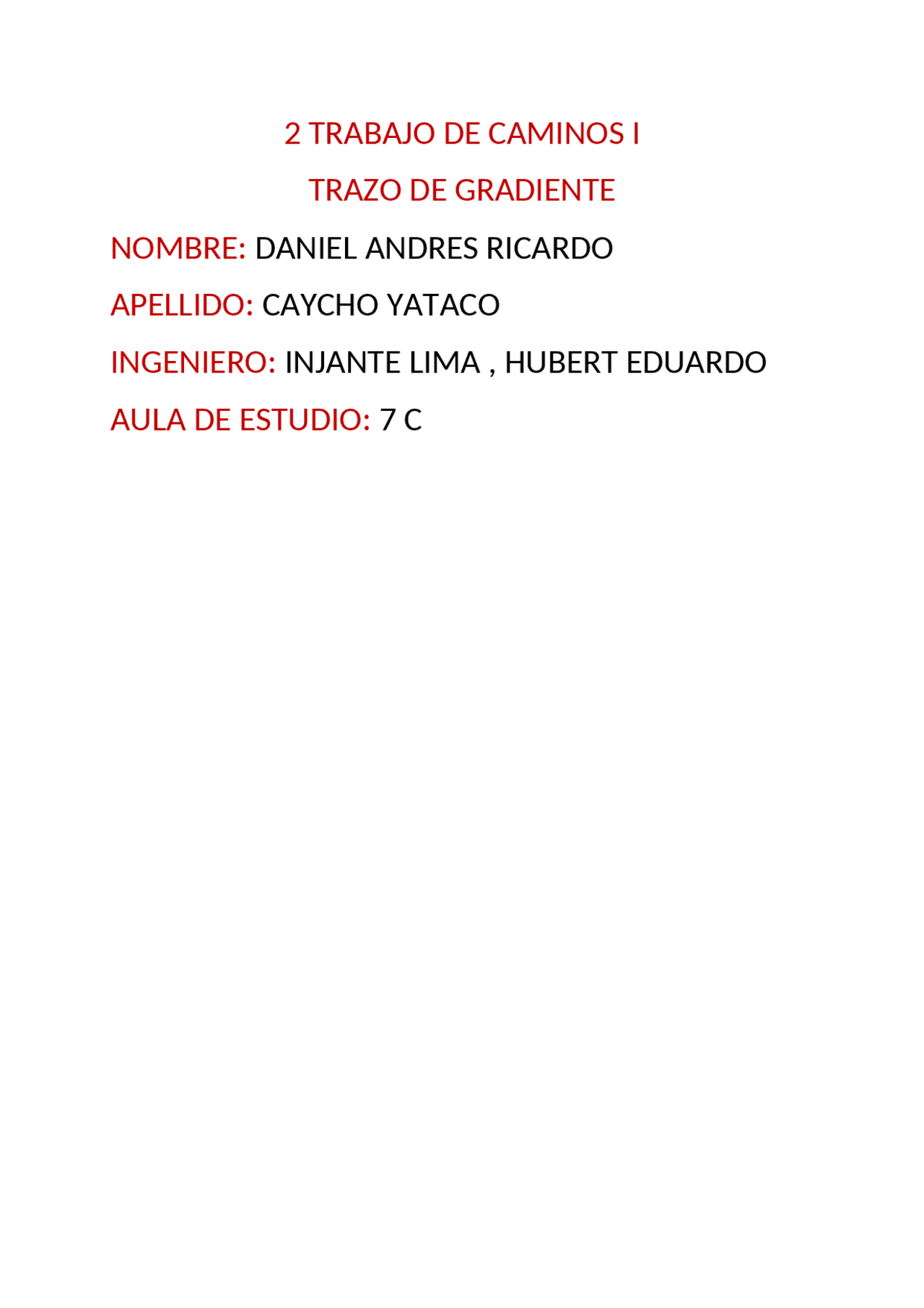

2 TRABAJO DE CAMINOS I

TRAZO DE GRADIENTE

NOMBRE: DANIEL ANDRES RICARDO

APELLIDO: CAYCHO YATACO

INGENIERO: INJANTE LIMA , HUBERT EDUARDO

AULA DE ESTUDIO: 7 C

MEMORIA DESCRIPTIVA

Trazo de gradiente

El objetivo principal de realizar un trazo

de línea de gradiente es de saberla pendiente máxima

promedio aceptable para el tipo de vía de comunicación

dado.

PASOS.

1. De acuerdo a los puntos que me correspondia 34 y 43 ,

visualize sus cotas

2. Luego se utilizo la formula para hallar la distancia de la

pendiente , se utilizo dos pendientes 5% y 4% , la altura

que se utilizo fue 2 metros

TRAZO DE GRADIENTES 3 CAMINOS DISTINTOS

Lineade gradiente

P 4.5%

Línea de gradiente

P 5%

PLANO DE PERFIL LONGIUDINAL Y EL TRAZO DE POLIGONAL De mis 3 gradientes tome la gradiente con pendiente de 5%

Cuadro de nivelación de estacas

• 0+00 (A) PROGRESIVAS DE ESTACAS COTAS O NIVELES msnm - 1+00 2848. - 2+00 2847. - 3+00 2863. - 3+24 (P1) - 4+00 2868. - 5+00 2872. - 6+00 - 7+00 - 8+00 2883. - 8+89 (P2) - 9+00 2893. - 10+00 2913. - 11+00 2911.
  • 11+63 (P3) - 12+00 - 13+00 - 14+00 - 15+00 2932. - 16+00 2946. - 17+00 2951. - 18+00
    • 18+87 (B)
