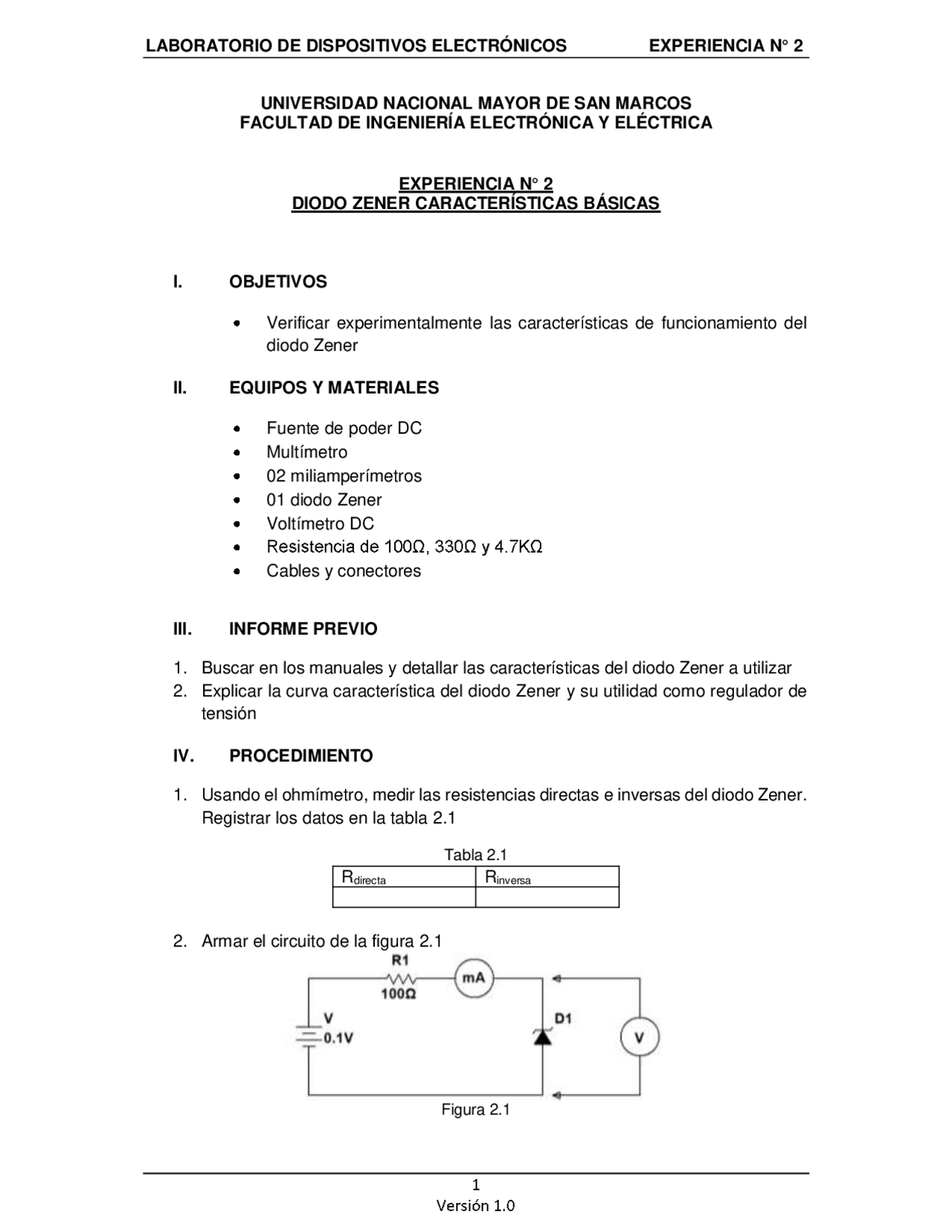

LABORATORIO DE DISPOSITIVOS ELECTRÓNICOS EXPERIENCIA N° 2
UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
FACULTAD DE INGENIERÍA ELECTRÓNICA Y ELÉCTRICA
EXPERIENCIA N° 2
DIODO ZENER CARACTERÍSTICAS BÁSICAS
I. OBJETIVOS
Verificar experimentalmente las características de funcionamiento del
diodo Zener
II. EQUIPOS Y MATERIALES
Fuente de poder DC
Multímetro
02 miliamperímetros
01 diodo Zener
Voltímetro DC
Cables y conectores
III. INFORME PREVIO
1. Buscar en los manuales y detallar las características del diodo Zener a utilizar
2. Explicar la curva característica del diodo Zener y su utilidad como regulador de
tensión
IV. PROCEDIMIENTO
1. Usando el ohmímetro, medir las resistencias directas e inversas del diodo Zener.
Registrar los datos en la tabla 2.1
Tabla 2.1
Rdirecta Rinversa
2. Armar el circuito de la figura 2.1
Figura 2.1
