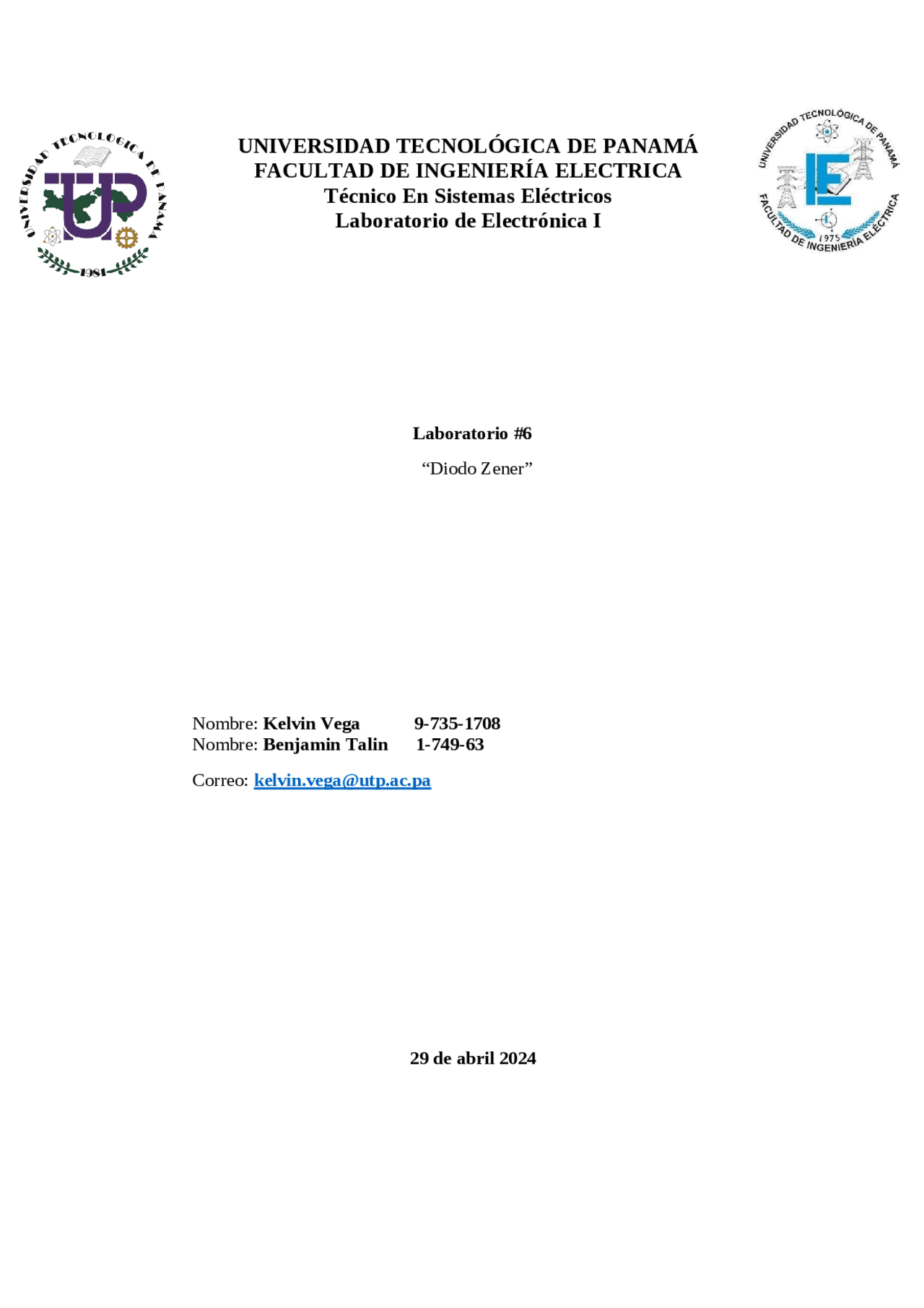

Presenta funcionamiento, calculos y pruebas en laboratorio con diodo zener
Tipo: Ejercicios
1 / 4
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Fuente de alimentación cd regulada variable Resistores 3,330 Ω 500 Ω Semiconductores 1N3020 (cualquier diodo Zener de 10V y 1W) Interruptor sencillo MULTIMETRO OBJETIVO Estudiar las características y el comportamiento de los diodos Zener en circuitos eléctricos. POLARIZACIÓN INVERSA
Polarización Directa CONCLUSIONES Durante la polarización directa, el diodo Zener se comporta como un diodo convencional, permitiendo que la corriente fluya a través de él cuando se aplica un voltaje positivo en su ánodo. La corriente directa aumenta exponencialmente con el voltaje aplicado, siguiendo la ley de Shockley. En polarización inversa, el diodo Zener exhibe un comportamiento especial. Una vez que se alcanza el voltaje de ruptura (tensión Zener), el diodo comienza a conducir corriente inversa de manera significativa, manteniendo el voltaje a través de él cerca del valor de la tensión Zener especificada. Durante la polarización inversa, se observa que el voltaje a través del diodo Zener permanece casi constante una vez que se alcanza su voltaje de ruptura. Esto demuestra la capacidad del diodo Zener para actuar como un regulador de voltaje estable, manteniendo una tensión fija a través de una carga incluso cuando la fuente de alimentación varía. Basándose en los resultados del laboratorio, se puede comprender mejor cómo utilizar los diodos Zener en aplicaciones de regulación de voltaje y protección contra sobretensiones en circuitos electrónicos.
