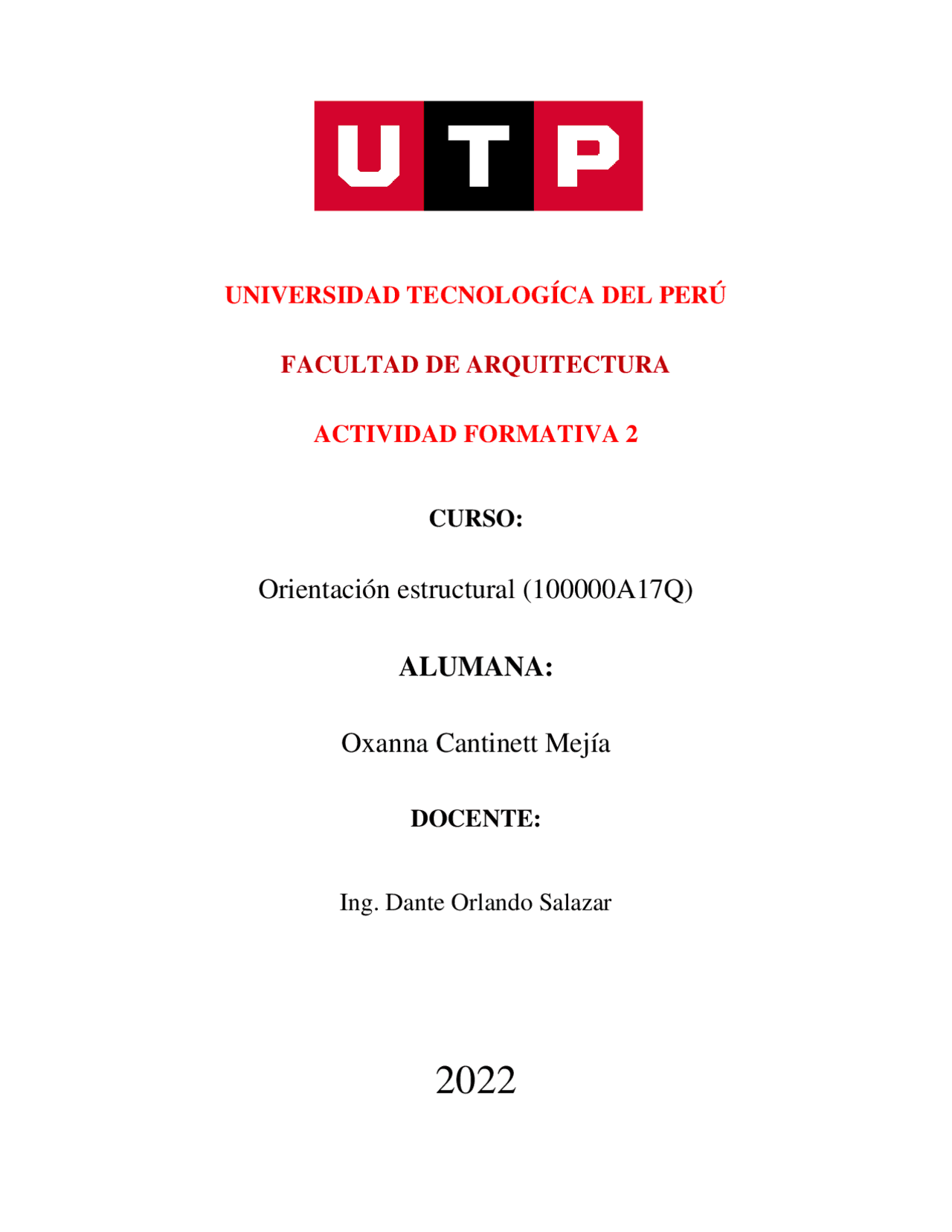

UNIVERSIDAD TECNOLOGÍCA DEL PERÚ
FACULTAD DE ARQUITECTURA
ACTIVIDAD FORMATIVA 2
CURSO:
Orientación estructural (100000A17Q)
ALUMANA:
Oxanna Cantinett Mejía
DOCENTE:
Ing. Dante Orlando Salazar
1.- Investigar sobre los temas: Cargas en los edificios El presente texto pretende brindar a los estudiantes información sobre la importancia de la estabilidad y resistencia en la estructura de un edificio convencional, pareciera que los cálculos de los esfuerzos de una estructura solo deben enfocarse en vigas y columnas. Pero la verdad es que los forjados, además de ser los planos horizontales que permiten hacer vida en los edificios, se encargan de distribuir las cargas estructurales hacia los distintos pórticos que conforman este tipo de edificios. Las cargas de un edificio, son todas aquellas fuerzas externas que se ejercen sobre los elementos estructurales de un edificio. Estas pueden ser constantes , como el peso propio de los acabados del edificio; o dinámicas, como el viento, la ocupación de personas también, son las vibraciones que se producen por los materiales y mercancías que se encuentran almacenadas, por la maquinaria, mobiliario y ocupantes. Las clasificaremos en función de su área de actuación y en función de su permanencia en el tiempo. Cargas Puntuales : Llamadas también cargas concentradas, son aquellas que actúan sobre un área muy pequeña en comparación con la del elemento que las recibe, se las representa como si actuaran sobre un punto. Se expresan en kilogramos, toneladas, libras, etc. con omisión de su área de actuación. En la figura 2, la viga AB recibe en C una carga puntual (concentrada); es la reacción de la viga CD Cargas lineales : Llamadas también distribuidas, son aquellas que actúan sobre una superficie en la que una de sus dimensiones es despreciable. Se las expresa en kilogramos/ml; toneladas/ml; libras/pie, etc. En la figura 3, el pórtico ABCD recibe en AB una pared que se asocia a una carga lineal. En la figura 4, las vigas AB y CD reciben también cargas lineales provenientes de la losa apoyada sobre aquellas. Cargas superficiales: Actúan sobre una superficie cuyas dimensiones son comparables entre sí, se las expresa en kilogramos\m2 ; toneladas\m2 ; libras\pie2 , etc. (Figura 5) Para efectos de diseño, la carga superficial puede idealizarse, aislando una franja de un metro de ancho, en cuyo caso la franja recibe una carga que también puede expresarse en kg/m.l. (para un elemento de un metro de ancho). (Figura 6)
Principios de estática
La estática es una especialidad de la física mecánica que involucra todos los casos y problemas en los cuales un sistema sometido a fuerzas externas se encuentra completamente en equilibrio. Esta condición es manifiesta cuando el sistema se encuentra en completo reposo o cuando se desplaza o rota a una velocidad constante. Poyos: Cuerpo o elemento que sirve para sostener algo, restringe el movimiento en alguna de las direcciones. Restricciones: Capacidad de restringir los movimientos trasnacionales o giratorios de algún elemento Equilibrio estabilidad: Estado de un cuerpo en el cual la acción de las fuerzas internas y externas producen reposo total, no hay movimiento ni giros.
2.- Indique un ejemplo de las cargas que intervienen en un edificio de 5 pisos. Para realizar los diseños y construcción del edificio de 5 pisos para vivienda, es indispensable realizar estudio de suelos, diseño arquitectónico, diseño estructural, contar con la documentación jurídica y determinar las especificaciones constructivas del proyecto. ESTUDIO DE SUELOS Este estudio tiene como finalidad conocer las características físicas y mecánicas del suelo en el cual se proyectará la cimentación de la estructura. Alcance: Se realizará un estudio de suelos y análisis de cimentación para un edificio de 5 pisos a nivel, que se construirá en el barrio Florencia
- Engativá, en esta ciudad, de acuerdo con las Normas Colombianas de Diseño y Construcción Sismo Resistente NSR/10. Exploración del Subsuelo y Ensayos de Laboratorio: De acuerdo con las características del suelo en la zona, se considera necesario realizar para la exploración del subsuelo tres (3) sondeos localizados convenientemente en el área del proyecto. Un sondeo alcanzará una profundidad de 15.0 m, será ejecutado con dos equipos, uno de penetración cuasi estática tipo cono holandés cuyos resultados se complementarán con ensayos de resistencia a la penetración del cono CPT, y otro motorizado de broca helicoidal y muestreo continuo, cuyos resultados se complementarán con ensayos de resistencia al corte con veleta in-situ. Los dos (2) sondeos restantes alcanzarán 6.0 m bajo el nivel de la superficie y se realizarán con un equipo motorizado de broca helicoidal y muestreo continuo, cuyos resultados se complementarán con ensayos de resistencia al corte con veleta in-situ. Se obtendrán muestras re-moldeadas para su clasificación visual y para realizar en el laboratorio 4 ensayos de clasificación y humedad. Información a entregar en medio impreso y digital: Con la información obtenida en campo y laboratorio se elaborará un informe detallado el cual incluirá como mínimo: *Perfiles estratigráficos y cuadro de resultados de ensayos. *Tipo y profundidad de cimentación más recomendable. *Capacidad de soporte y asentamientos probables. *Caracterización del perfil estratigráfico de acuerdo con las *Normas Colombianas de Diseño y Construcción Sismo Resistente NSR/10. Además se localizará el proyecto en el mapa de microzonificación sísmica de Bogotá. *Recomendaciones constructivas y de excavación que sean del caso. En general se dará la información que se requiera para el diseño de la subestructura.
Bibliografía:
