Compresión
Tracción

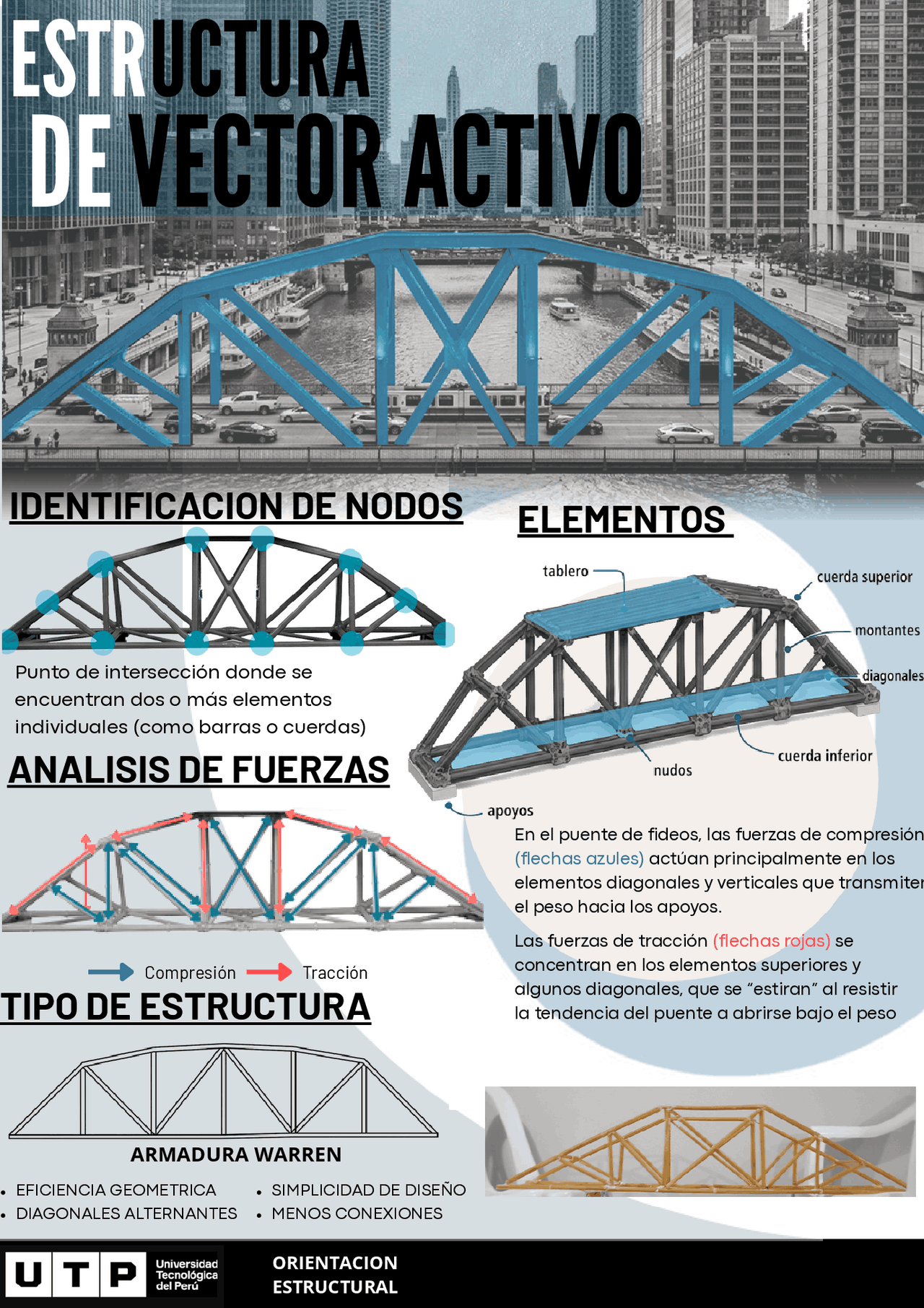

ESTR
UCTURA
DE
VECTOR ACTIVO
IDENTIFICACION DE NODOS
Punto de intersección donde se
encuentran dos o más elementos
individuales (como barras o cuerdas)
ELEMENTOS
ANALISIS DE FUERZAS
En el puente de fideos, las fuerzas de compresión
(flechas azules) actúan principalmente en los
elementos diagonales y verticales que transmiten
el peso hacia los apoyos.
TIPO DE ESTRUCTURA
Las fuerzas de tracción (flechas rojas) se
concentran en los elementos superiores y
algunos diagonales, que se “estiran” al resistir
la tendencia del puente a abrirse bajo el peso
ARMADURA WARREN
EFICIENCIA GEOMETRICA
DIAGONALES ALTERNANTES
SIMPLICIDAD DE DISEÑO
MENOS CONEXIONES
ORIENTACION
ESTRUCTURAL
