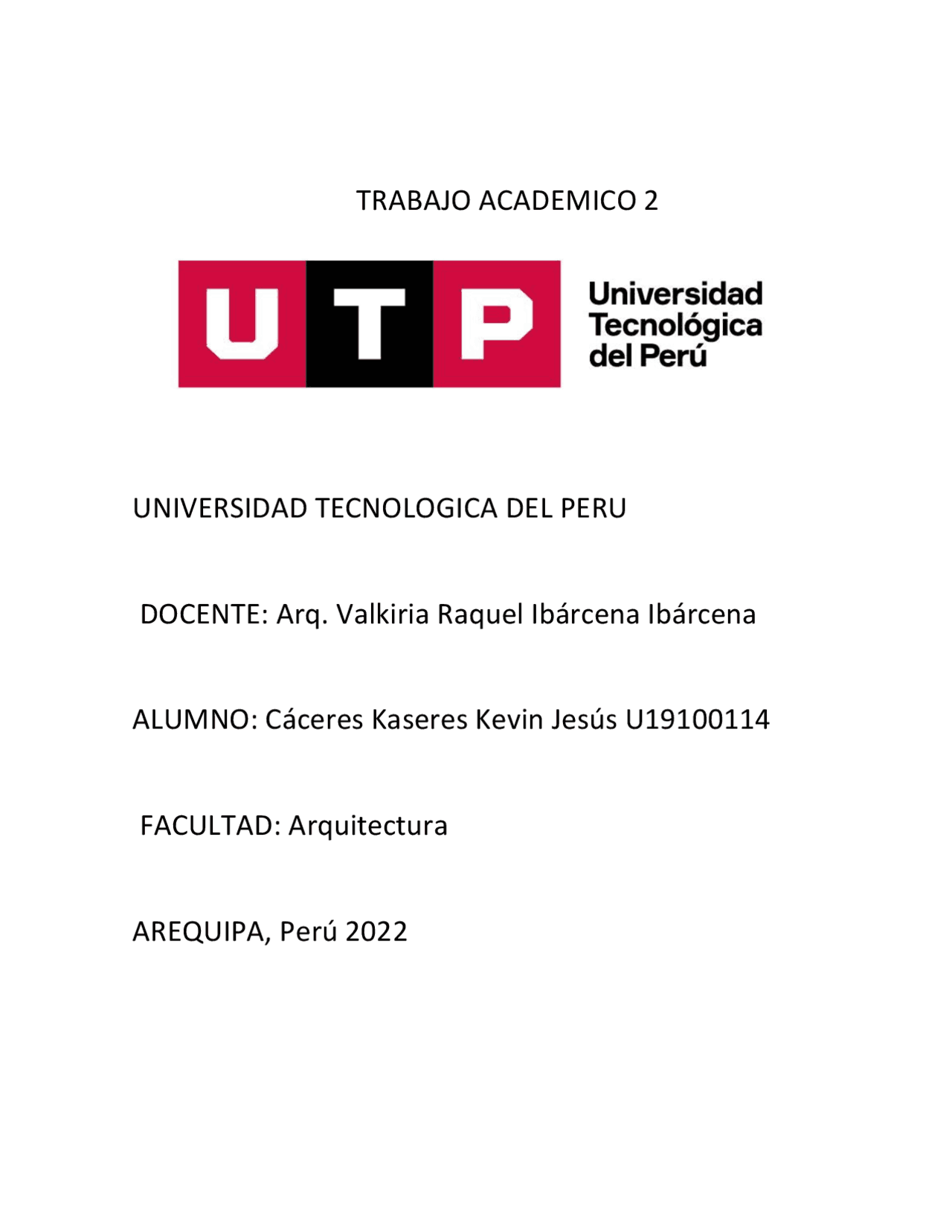

TRABAJO ACADEMICO 2
UNIVERSIDAD TECNOLOGICA DEL PERU
DOCENTE: Arq. Valkiria Raquel Ibárcena Ibárcena
ALUMNO: Cáceres Kaseres Kevin Jesús U
FACULTAD: Arquitectura
AREQUIPA, Perú 2022
ELEMENTOOS QUE PERMANENTES DE CARGAS GENERAN
VENTANA
COLUMNAS
LOSA – CONTRAPISO – PISO
DETERMINACIÓN DE LA CARGA MUERTA
1). CARGAMUERTADE LA LOSA ( 20 cm ) : Segundo y Tercer piso L1: ( 24.76 ) m2 x 300 kgf L1: 7041 kgf L2: ( 24.48 ) m2 x 300 kgf L2: 7344 kgf L3: ( 28.38 ) m2 x 300 kgf L3: 8514 kgf L4: ( 25.89 ) m2 x 300 kgf L4: 7767 kgf L5: ( 9.53 ) m2 x 300 kgf L5: 2859 kgf L escalera: ( 6.04 ) m2 x 300 kgf Lescalera: - 1812 kgf TOTAL: 64146 kgf Cuarto y quinto piso L1: ( 24.67 ) m2 x 300 kgf L1: 7401 kgf L2: ( 24.48 ) m2 x 300 kgf L2: 7344 kgf L3: ( 28.38 ) m2 x 300 kgf L3: 8514 kgf L4: ( 25.89 ) m2 x 300 kgf
L4: 7767 kgf L5: ( 9.53 ) m2 x 300 kgf L5: 2859 kgf L escalera: ( 6.04 ) m2 x 300 kgf Lescalera: - 1812 kgf TOTAL: 64146 kgf Azotea L2: ( 24.67 ) m2 x 300 kgf L2: 7401 kgf L2: ( 24.48 ) m2 x 300 kgf L2: 7344 kgf L3: ( 28.38 ) m2 x 300 kgf L3: 8514 kgf L4: ( 25.89 ) m2 x 300 kgf L4: 7767 kgf L5: ( 9.53 ) m2 x 300 kgf L5: 2859 kgf L escalera: ( 6.04 ) m2 x 300 k Lescalera: - 1812 kgf TOTAL: 64146 kgf TOTAL, DE TODAS LAS LOSAS: 192438 kgf 2). CARGAMUERTADE VIGA : VP1: ( 10.41 X 0.30 X 0.60 ) m3 x 240 kgf x 2 x 5 VP1: 4497.12 kgf
Eje1: 7758.747 kgf Muro A: ( 0.9 x 2.56 x 0.20 ) m3 x 1350kfg Muro A: 622.08 kgf Muro A: ( 8.8 x 2.56 x 0.20 ) m3 x 1350kfg Muro A: 6795.36 kgf Muro A: ( 0.9 x 2.56 x 0.20 ) m3 x 1350kfg Muro A: 622.08 kgf Muro A: ( 8.8 x 2.86 x 0.20 ) m3 x 1350kfg Muro A: 6795.36.kgf Muro A: ( 1.5 x 0.9 x 0.20 ) m3 x 1350kfg Muro A: 364,5 kgf Muro B: ( 0.3 x 2.46 x 0.15 ) m3 x 1350kfg Muro B: 149.445 kgf Muro B: ( 2.2 x 2.86 x 0.15 ) m3 x 1350kfg Muro B: 1274,13 kgf Muro B P-2: ( 2.2 x 2.86 x 0.15 ) m3 x 1350kfg Muro B P-2: 120.285 kgf Muro C: ( 2.06 x 2.86 x 0.15 ) m3 x 1350kfg Muro C: 1196.049 kgf Muro C P-03: ( 0.70 x 0.66 x 0.15 ) m3 x 1350kfg Muro C P-03: 93.555 kgf Muro D: ( 3.81 x 2.86 x 0.15 ) m3 x 1350kfg Muro D: 2206.5615 kgf Muro E: ( 7.06 x 2.86 x 0.15 ) m3 x 1350kfg
Muro E: 4088.799 kgf Muro E P-02: ( 0.90 x 0.66 x 0.15 ) m3 x 1350kfg Muro E P-02: 120.285 kgf Muro E P-03: ( 0.70 x 2.86 x 0.15 ) m3 x 1350kfg Muro E P-03: 93.555 kgf Muro F: ( 14.58 x 2.86 x 0.15 ) m3 x 1350kfg Muro F: 8444.007 kgf Muro G: ( 0.3 x 2.86 x 0.15 ) m3 x 1350kfg Muro G: 155.52 kgf Muro G P-02: ( 1.8 x 0.66 x 0.15 ) m3 x 1350kfg Muro G P-02: 240.57 kgf Muro G P-03: ( 0.7 x 0.66 x 0.15 ) m3 x 1350kfg Muro G P-03: 93.555 kgf Muro G V-03: ( 0.6 x 2.26 x 0.15 ) m3 x 1350kfg Muro G V-03: 274,59 kgf Eje 3: ( 11.90 x 2.46 x 0.20 ) m3 x 1350kfg Eje 3: 7903.98 kgf Eje A: ( 2.07 x 0.90 x 0.20 ) m3 x 1350kfg Eje A: 503.01 kgf Eje A: ( 0.9 x 0.39 x 0.15 ) m3 x 1350kfg Eje A: 503.01 kgf Eje B: ( 1.5 x 2.56 x 0.15 ) m3 x 1350kfg Eje B: 1555,2 kgf Eje B P-6: ( 0.7 x 0.6 x 0.15 ) m3 x 1350kfg
Muro A: 2515.05 kgf Muro A P-8: ( 2.1 x 0.40 x 0.15 ) m3 x 1350kfg Muro AP-8: 170.1 kgf Muro A P-7: ( 4.5 x 0.40 x 0.15 ) m3 x 1350kfg Muro AP-7: 364,5 kgf Muro AV-11: ( 1.76 x 0.9 x 0.15 ) m3 x 1350kfg Muro AV-11: 320,76 kgf Muro AV-7: ( 0.6 x 2.0 x 0.15 ) m3 x 1350kfg Muro AV-7: 243 kgf Muro AV-10: ( 0.6 x 1.70 x 0.15 ) m3 x 1350kfg Muro AV-10: 206,55 kgf Muro AV-12: ( 1.0 x 2.60 x 0.20 ) m3 x 1350kfg Muro AV-12: 405 kgf Muro B: ( 4.53 x 2.60 x 0.20 ) m3 x 1350kfg Muro B: 3180.06 kgf Muro B V-7: ( 0.6 x 2.0 x 0.20 ) m3 x 1350kfg Muro B V-7: 324 kgf Muro B V-8: ( 2.5 x 0.9 x 0.20 ) m3 x 1350kfg Muro B V-8: 607,5 kgf Muro B V-9: ( 1.0 x 0.9 x 0.20 ) m3 x 1350kfg Muro B V-9: 243 kgf TOTAL: 88880. Terraza Muro A :( 42.08 x 1.0 x 0.20 ) m3 x 1350kfg
Muro A: 1136,6 kgf Muro B: ( 21.17 x 1.0 x 0.15 ) m3 x 1350kfg Muro B: 4286.925 kgf TOTAL: 15648. TOTAL, GENERALDE MUROS: 251856.1715 kgf 5). CARGAS MUERTCOMO CONTRAPISO L1: ( 24.67 x 0.05 ) m3 x 2300kfg L1: 2837.05 kgf L2: ( 24.48 x 0.05 ) m3 x 2300kfg L2: 2815,2 kgf L3: ( 28.38 x 0.05 ) m3 x 2300kfg L3: 3263,7 kgf L4: ( 25.89 x 0.05 ) m3 x 2300kfg L4: 2977,35 kgf L5: ( 9.53 x 0.05 ) m3 x 2300kfg L5: 1095,95 kgf L escalera: ( 6.04 x 0.05 ) m3 x 2300kfg L escalera: - 694.6 kgf TOTAL: 12294.65 kgf x 5 TOTAL, DE TODOSLOS CONTRAPISOS: 61473.25 kgf
