Cargas verticales, horizontales, combinación de cargas, columnas. vigas, nomenclatura, definición diagrama de cortes, diagrama de fuerzas actuantes.
Tipo: Apuntes
1 / 16
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

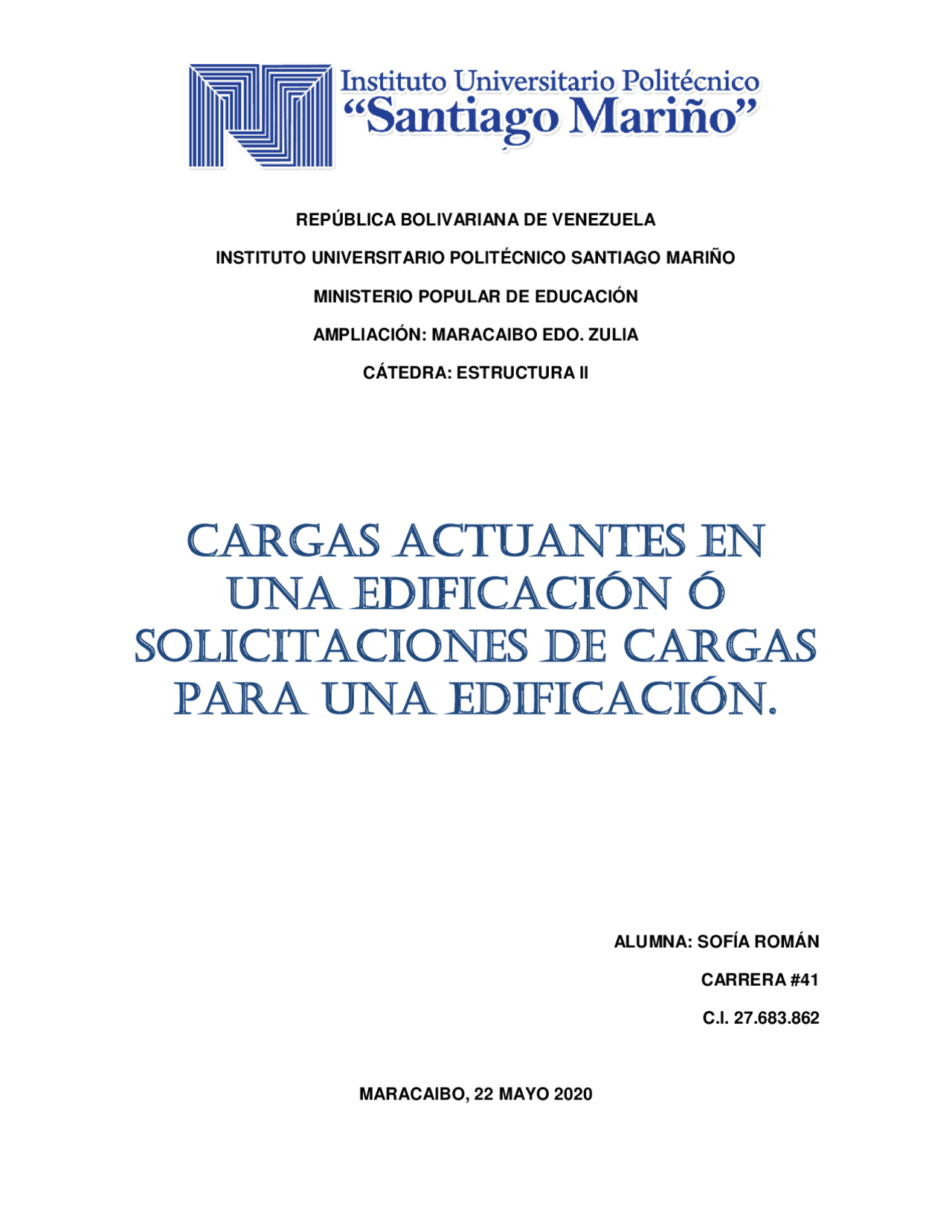

REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO SANTIAGO MARIÑO MINISTERIO POPULAR DE EDUCACIÓN
AMPLIACIÓN: MARACAIBO EDO. ZULIA CÁTEDRA: ESTRUCTURA II
ALUMNA: SOFÍA ROMÁN
CARRERA # C.I. 27.683.
MARACAIBO, 22 MAYO 2020
Introducción.
Cargas Verticales. 1.1) Carga permanente o muerta (CP) 1.2) Carga variable o viva (CV)
Cargas Horizontales. 2.1) Viento 2.2) Sismo
Combinación de Cargas. 3.1) Combinación de Solicitaciones según la Norma COVENIN 1753 3.2) Factores de seguridad
Columnas, 4.1) Reseña histórica en Venezuela 4.2) Definición de Columnas 4.3) Tipos de Columnas o clasificación
Vigas. Nomenclatura y perfiles 5.1) Definición de Vigas 5.2) Tipos de Vigas o clasificación
Definición de Diagramas de corte y Momento.
Diagramas de fuerzas actuantes.
Conclusión.
Anexos.
Bibliografía.
1.1) Carga permanente o muerta (CP): Carga vertical que significa la suma del peso propio de la estructura más todos los elementos permanentes del edificio.
1.2) Carga variable o viva (CV): Carga externa movible sobre una estructura que incluye el peso de la misma junto con el mobiliario, equipamiento, personas, entre otros, que actúa verticalmente, por tanto no incluye la carga eólica. También llamada carga variable.
2.1) Viento: En una estructura porticada, la acción del viento se transmite en primer lugar a los muros que componen el cerramiento, en los que el viento incide perpendicularmente. Asimismo, las cargas de viento se transmiten a los forjados, que a su
vez las transmiten a los pilares. En este tipo de estructuras los muros interiores no colaboran para soportar las acciones de viento. Por este motivo, no es preciso contar con muros de fábrica en las dos direcciones.
2.2) Sismo : Distribución de la fuerza cortante sísmica horizontal a todo lo largo de la altura de un edificio generada por los desplazamientos que se producen durante un terremoto. En un edificio de estructura regular, cuyos pesos y alturas de forjados son iguales, y con distribuciones homogéneas de rigideces y de masas, esta distribución es proporcional al peso del forjado en cada nivel y a su distancia respecto al suelo. En estructuras con un período de vibración superior a 0,7 se supone que una porción de la fuerza cortante total se concentra en la parte superior de la estructura, debido al efecto de látigo de las fuerzas sísmicas. Dependiendo del lugar de ubicación del puente, puede que los efectos sísmicos sean irrelevantes o puede que gobiernen el diseño del sistema de resistencia de cargas laterales
3.1) Combinación de Solicitaciones según la Norma COVENIN 1753: Éstas son las combinaciones de las solicitaciones que se especifican en el Capítulo 9. Las solicitaciones sobre la estructura, sus miembros y nodos para el Estado Límite de Agotamiento Resistente u se determinarán con base en las hipótesis de solicitaciones están actuando simultáneamente, por lo que deben estudiarse combinaciones de la Tabla 9-3. Cuando la solicitación
(gracias a los españoles) las sociedades fueron evolucionando en Venezuela. Empezaron a construirse edificaciones, y allí es donde las columnas, pilares y demás aspectos se vieron involucrados y aparecieron en Venezuela.
A finales del siglo XIX se empezaron a introducir elementos como el concreto en Venezuela y fue evolucionando poco a poco introduciendo nuevos aspectos estructurales. Para 1897 se presentaron pilotes de acero que quedaban macizados. Más adelante construyeron edificaciones en donde la “tecnología” para hacer obras era mucho más resistente con respecto a las estructuras. A pesar de eso el día de hoy aún existen estructuras muy antiguas cuyas estructuras gracias a sus materiales y formas de hacer las estructuras se logró que resistiera.
4.2) Definición de Columna: Una columna es un soporte vertical, de forma alargada, que permite sostener el peso de una estructura. Lo habitual es que su sección sea circular: cuando es cuadrangular, recibe el nombre de pilar.
4.3) Tipos de Columnas o clasificación:
La columna aislada es aquella que se encuentra separada de cualquier elemento vertical de la edificación.
La columna adosada , se sitúa de manera yuxtapuesta al resto de los elementos.
La columna embebida aparenta estar incrustada en un muro.
La columna clásica presenta tres elementos: la basa (la parte inferior), el fuste (la parte del medio) y el capitel (el extremo superior). Esto quiere decir que la basa supone el soporte del fuste, y que éste hace lo propio con el capitel.
La columna conmemorativa , por otra parte, es un monumento que se realiza para homenajear a una persona o recordar algún
hecho relevante. Suele alcanzar una gran altura y estar ubicada sobre un podio.
5.1) Definición de Vigas : Hoy en día, el vocablo se destina al segmento de hierro o madero de gran extensión y grosor que sirve para sostener los techos de las construcciones o asegurar la estructura (la viga, con „v‟, permite identificar a la pieza que puede ser curva y puede ser tanto de hierro como de madera). Según los expertos en construcción, la viga es un elemento que funciona a flexión, cuya resistencia provoca tensiones de tracción y compresión. Cuando las vigas se ubican en el perímetro exterior de un forjado, es posible que también se adviertan tensiones por torsión.
5.2) Tipos de Vigas o clasificación: Las vigas se clasifican de acuerdo con la manera en la que se encuentran apoyadas, así como también por el tipo de material que sean. Se presentan varios tipos de vigas (material) utilizadas con frecuencia:
Viguetas: Por lo general, se hayan compuestas en acero, o bien en aleaciones de madera con acero, todo depende de la estructura que vaya a ser levantada. Estas se disponen, por lo general, de forma contigua, es decir, una cerca de la otra, llegando así a presentarse como una especie de soporte tanto para los techos como para los pisos, en caso tal de que se trate de una construcción de niveles.
utilizado, en lo que respecta a las construcciones residenciales, ya que por su forma peculiar, facilitan las construcciones.
De madera laminada enchapada: Poco frecuentes en su uso, ya que se ha discutido mucho el material de la misma, considerando algunos ingenieros que no brindan garantía de soporte en la mayoría de los casos.
De madera Frecuentes: en las construcciones rústicas y se emplean como soporte de los techos, las mismas están hechas de madera y siguen la forma natural de los troncos de los árboles.
De Flitch: Estas presentan múltiples usos, pero lo que les brinda un mayor soporte es que las mismas se hayan hechas en acero y en madera, por lo que resultan altamente resistentes y aliables con cualquier parte de la estructura.
De madera laminada: Similares a las vigas anteriores, pero cuya composición se halla formada por madera laminada, siendo altamente resistentes, por lo general la madera se usa como material que recubre el metal que se encuentra en su interior.
De caja: Son vigas de construcción especial, ya que las mismas resultan de la unión de varios listones de madera uno encima de otro, haciendo al final una especie de caja.
De soporte: Las más comunes de todas y que se encuentran hechas en hierro y acero reforzado, siendo estas ideales como refuerzo de las paredes perimetrales y los techos.
Y por la forma en la que se apoyan están: las vigas estáticamente
determinadas: viga simplemente apoyada, viga con un tramo en
voladizo, y viga en voladizo. Luego las vigas estáticamente
indeterminadas: viga continua, viga empotrada en un extremo y
simplemente apoyada en el otro extremo, y viga empotrada.
Diagrama de corte: Es una carga uniformemente distribuida (un rectángulo) que origina una línea inclinada en el diagrama de fuerzas cortantes representando las variaciones en la magnitud de la fuerza cortante en un elemento estructural para un determinado conjunto de cargas transversales y condiciones de apoyo.
Diagrama de momento : Representación gráfica de la alteración en magnitud del momento flector (o flexor) a lo largo del eje de un elemento estructural sometido a un conjunto de cargas transversales determinadas y con unas condiciones de apoyo definidas. Es decir, es el momento de una fuerza resultante de una distribución de tensiones.
PROCESO CONSTRUCTIVO DE ESTRUCTURAS RETICULARES
TRANSMISIÓN DE LAS CARGAS DE VIENTO.
“Deflexión de Vigas”:
https://sites.google.com/site/proyectomultimedialeonardo/home/clas
ificacion-de-vigas
“Diagrama de fuerzas” http://fisiger.50megs.com/freebody.htm
