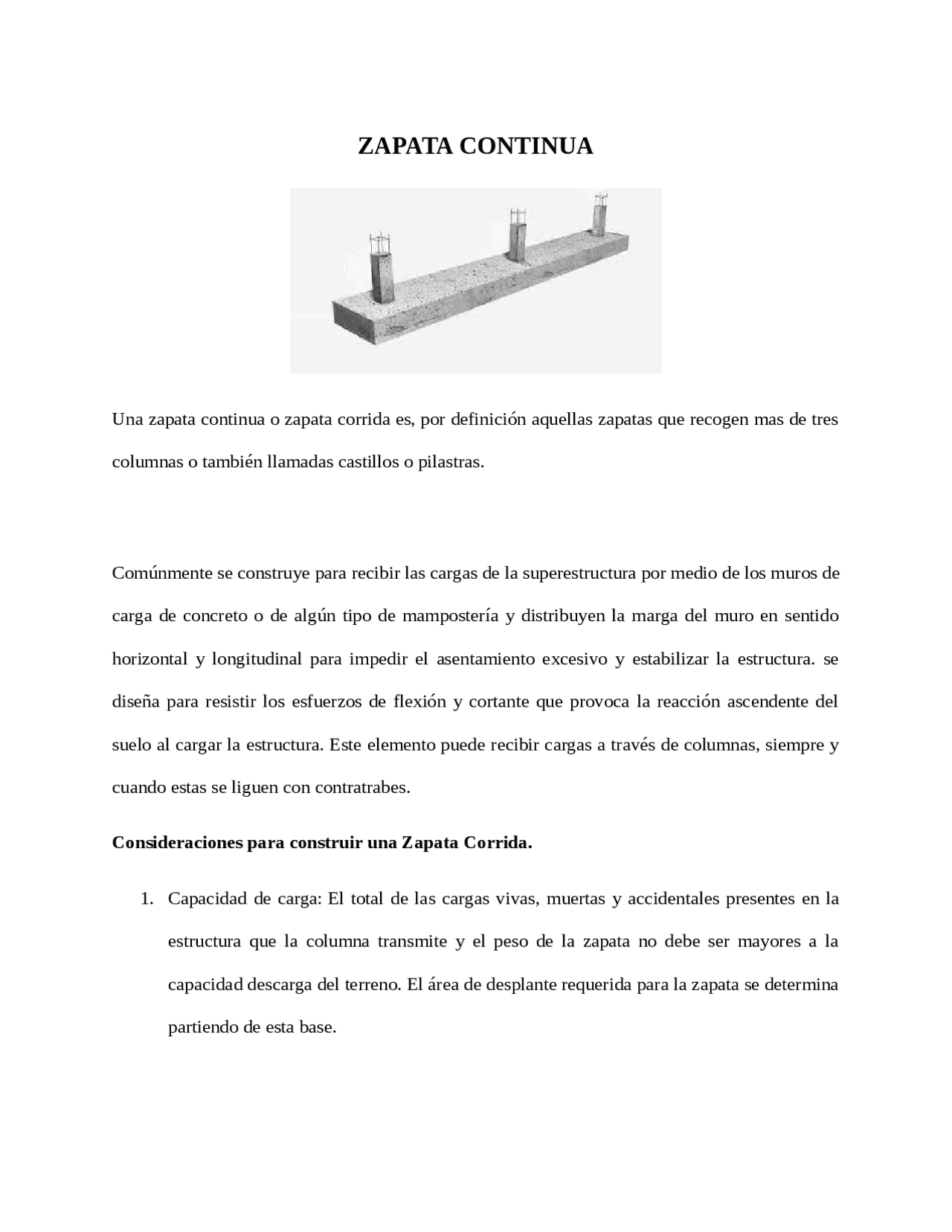

ZAPATA CONTINUA
Una zapata continua o zapata corrida es, por definición aquellas zapatas que recogen mas de tres columnas o también llamadas castillos o pilastras. Comúnmente se construye para recibir las cargas de la superestructura por medio de los muros de carga de concreto o de algún tipo de mampostería y distribuyen la marga del muro en sentido horizontal y longitudinal para impedir el asentamiento excesivo y estabilizar la estructura. se diseña para resistir los esfuerzos de flexión y cortante que provoca la reacción ascendente del suelo al cargar la estructura. Este elemento puede recibir cargas a través de columnas, siempre y cuando estas se liguen con contratrabes. Consideraciones para construir una Zapata Corrida.
- Capacidad de carga: El total de las cargas vivas, muertas y accidentales presentes en la estructura que la columna transmite y el peso de la zapata no debe ser mayores a la capacidad descarga del terreno. El área de desplante requerida para la zapata se determina partiendo de esta base.
- Asentamiento controlado: Cuando el suelo sobre el que se desplata la edificación es muy comprensible se determinará el área de as zapatas para tener asentamientos uniformes en todas las columnas.
- Esfuerzos cortantes del concreto: Resistir este tipo de esfuerzos es el trabajo más crítico para el concreto, por el efecto de penetración.
- Esfuerzo de Flexión: Se considera el momento aplicado sobre las alas o voladizos de las zapatas en las caras de la columna. Ventajas de las zapatas corridas.
- Mano de obra no especializada: debido a su fácil armado no es necesaria la constratación de mano de obra especializada.
- No se requiere excavación profunda. 3. Fácil acceso a herramientos de construcción: Al estar compuesta por concreto, varilla corrugada, alambre galvanizado, puedes encontrar la lista de materiales practricamente en cualquier parte.
ZAPATA CONCENTRICA
Las cimentaciones con zapata céntrica, también conocidas como zapatas centradas o zapatas excéntricas, son un tipo de cimentación superficial utilizada en ingeniería civil y construcción.
Consisten en un tipo de base de concreto que se coloca debajo de columnas, pilares o muros para distribuir la carga de la estructura sobre el suelo de manera eficiente y segura. La zapata céntrica es una losa de concreto que se coloca directamente debajo del elemento estructural que soportará. Se caracteriza por tener sus dimensiones de manera equidistante respecto a los bordes de la columna o pilar, es decir, está centrada respecto a la carga que va a soportar. Este diseño distribuye la carga de manera uniforme sobre el suelo, minimizando los esfuerzos y evitando asentamientos irregulares. El objetivo principal de las zapatas céntricas es transmitir las cargas de la estructura de forma eficiente al suelo subyacente, asegurando la estabilidad y evitando la sobrecarga en puntos específicos que podrían causar hundimientos o daños estructurales. En contraste, las zapatas excéntricas tienen su centro de gravedad desplazado respecto a la carga que soportan, lo que puede ser necesario en ciertas situaciones para contrarrestar desequilibrios de carga o ajustarse a requerimientos específicos de diseño. La elección entre una zapata céntrica o excéntrica dependerá de las condiciones del suelo, las características de la estructura, las cargas a soportar y las especificaciones del proyecto de construcción. La American Concrete Institute (ACI) es una organización que establece estándares y prácticas recomendadas para el diseño y la construcción en concreto. En relación con las zapatas centradas o zapatas concéntricas, la normativa de la ACI proporciona pautas y recomendaciones para el diseño y la construcción de cimentaciones. Las normas de la ACI, específicamente la ACI 318 "Building Code Requirements for Structural Concrete", y otras normas relacionadas como la ACI 332 "Residential Code Requirements for
Algunos aspectos a tomar en consideración por las normas ACI 318 capitulo 13 (cimentaciones):
- Cálculo de carga sobre la zapata : Fórmulas para calcular la carga actuante sobre la zapata, considerando las cargas muertas, vivas, sismo, viento, entre otras, de acuerdo con los requisitos de diseño de la estructura.
- Dimensionamiento de la zapata : Fórmulas para determinar las dimensiones de la zapata, incluyendo la profundidad, ancho y longitud, considerando la carga actuante y las propiedades del suelo.
- Capacidad de carga del suelo : Métodos para evaluar la capacidad portante del suelo y cálculos relacionados con la resistencia del suelo para el diseño de la zapata.
- Refuerzo de la zapata : Fórmulas para calcular la cantidad de acero de refuerzo necesaria, disposición del refuerzo y detalles de anclaje para asegurar la resistencia adecuada a las fuerzas de tracción y compresión. Es importante tener en cuenta que las normas de la ACI son un conjunto de pautas y recomendaciones que pueden variar dependiendo de la ubicación geográfica, los reglamentos locales y las condiciones específicas del proyecto. Por lo tanto, es fundamental consultar las normativas locales y trabajar en colaboración con ingenieros estructurales y civiles para garantizar el diseño y la construcción adecuados de las zapatas concéntricas de acuerdo con las normativas pertinentes.
CIMENTACIONES PROFUNDAS
El American Concrete Institute (ACI) en el capítulo 13 proporciona pautas y estándares para una variedad de sistemas de cimentaciones profundas. Estos sistemas se utilizan cuando la carga de la
estructura necesita ser transferida a capas más profundas del suelo debido a que la capacidad de carga del suelo superficial es insuficiente. Los principales sistemas de cimentaciones profundas según el ACI pueden incluir:
- Pilotes : Los pilotes son elementos estructurales alargados que se introducen en el suelo a profundidades considerables para transferir cargas a estratos de suelo más firmes o resistentes. Pueden ser de varios tipos, incluyendo pilotes de fricción (transfieren carga principalmente por fricción lateral con el suelo) o pilotes de punta (transfieren carga a través de la resistencia de la punta del pilote al suelo).
- Caissons o pilotes tipo pozo : Estos son elementos cilíndricos excavados y rellenados con concreto que se hincan en el suelo a profundidades considerables para proporcionar soporte estructural.
