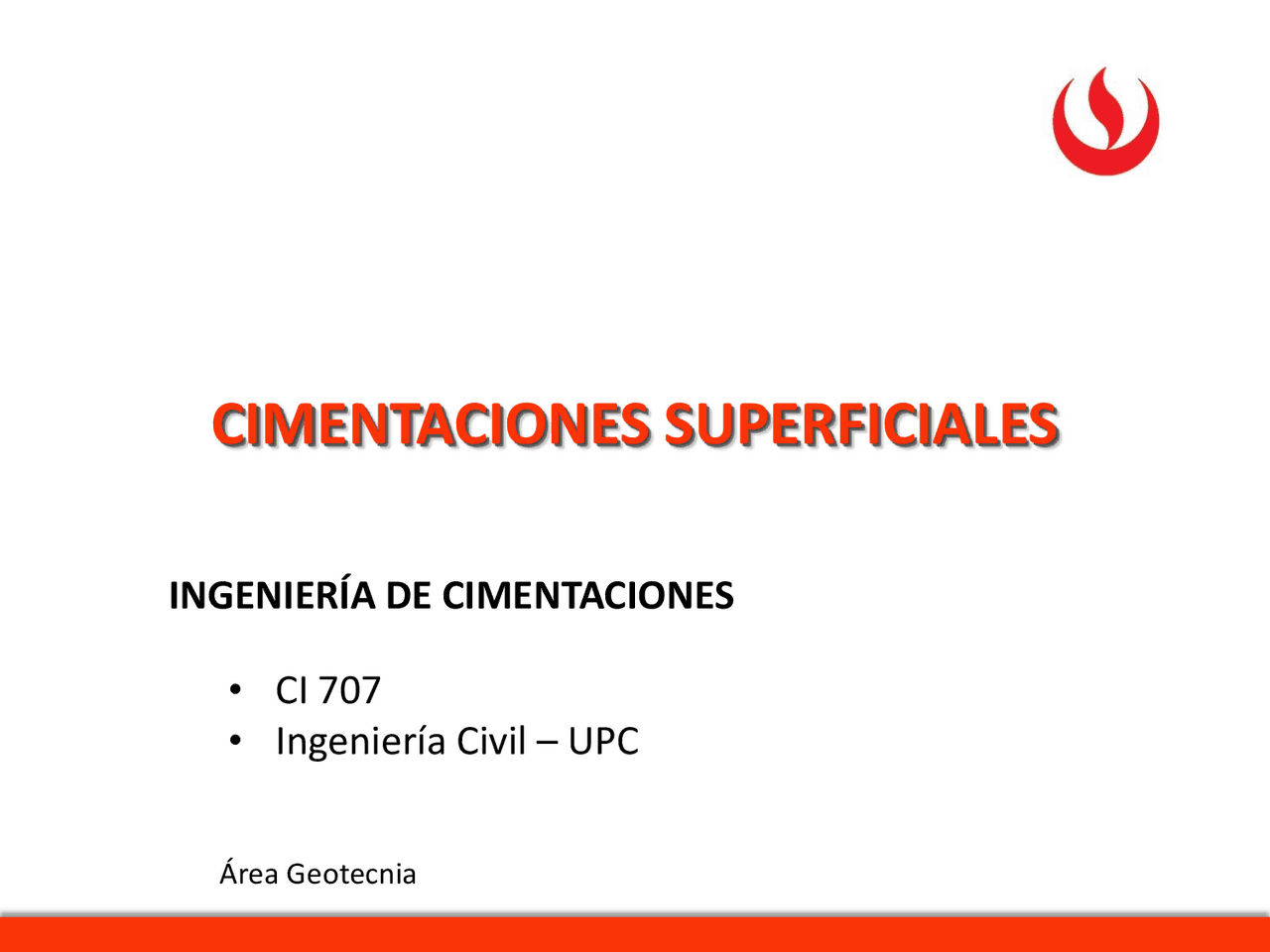

INGENIERÍA DE CIMENTACIONES

CIMENTACIONES SUPERFICIALES

• CI 707
• Ingeniería Civil – UPC

Motivación PALACIO DE VERANO DE ZARES – SAN PETERSBURGO

Introducción PREPARACIÓN DE CIMENTACIÓN

Introducción El diseño de cimentación de estructuras como edificios, puentes, presas, etc., requiere el conocimiento de los siguientes factores:

• La carga transmitida a la cimentación,
• Los requisitos de la normativa de construcción local,
• El comportamiento y la deformabilidad asociada al esfuerzo de los suelos que soportarán al sistema de cimentación,
• Las condiciones geológicas del suelo a recibir la cimentación.

Definición Las cimentaciones superficiales son aquellas en las cuales la relación Profundidad/ancho (Df/B) es menor o igual a 5, siendo Df la profundidad de la cimentación y B el ancho o diámetro de la misma. Son las zapatas aisladas, conectadas y combinadas; las cimentaciones continuas (cimientos corridos) y las plateas de cimentación.

Modelo de comportamiento del suelo

Carga Admisible Enfoques: Resistencia Global (Norma E-050)

• Se determina la carga admisible por resistencia empleando un FS Global (FS ≥ 3, Norma E-050)
• Se verifica por servicio (asentamiento) Consideraciones:
• Se compara con cargas de servicio (sin mayorar),
• El cálculo usa parámetros físicos/resistentes (sin reducción). Estados Límites
• Estados límites de resistencia (Capacidad de carga),
• Estados límites de servicio (asentamiento, otros). Consideraciones:
• Se compara con cargas mayoradas,
• Se reducen los parámetros de resistencia del terreno (Coeficientes parciales de reducción).

Carga Admisible Factor de resistencia global Filosofía: Para el comportamiento satisfactorio de una edificación se deben cumplir dos criterios básicos. a) Capacidad de carga admisible: El terreno debe soportar la carga transmitida sin riesgo de colapso por falta de resistencia. b) Verificación por servicio: La edificación no debe experimentar asentamientos excesivos.

Estados Límite Filosofía: En aquellas situaciones en las cuales la estructura queda fuera de uso por incumplimiento de las condiciones tensionales o funcionales límite pre-establecidas. a) Estados Límite Últimos: Situaciones asociadas al colapso total o parcial del terreno, o con la falla estructural de la cimentación. b) Estados Límite de Servicio: Situaciones asociadas con determinados requisitos impuestos a las deformaciones del terreno por razones de servicio y estética.

Verificación de Estados Límite Deslizamiento Vuelco Estabilidad Global

Verificaciones de estabilidad en una cimentación La verificación depende de:

• Tipo de suelo
• Magnitud de las cargas
• Excentricidad de las cargas
• Profundidad de cimentación
• Forma de la base de la cimentación
• Inclinación del terreno
• Profundidad del estrato resistente
• Verificación por Resistencia y Servicio,
• Verificación por Vuelco,
• Verificación por Deslizamiento,
• Diseño estructural de la cimentación

Capacidad de carga por resistencia

Capacidad de carga por resistencia Mecanismos de Falla por capacidad de carga

Capacidad de carga por resistencia Mecanismos de Falla en fundaciones
