F
d =? 1,5m

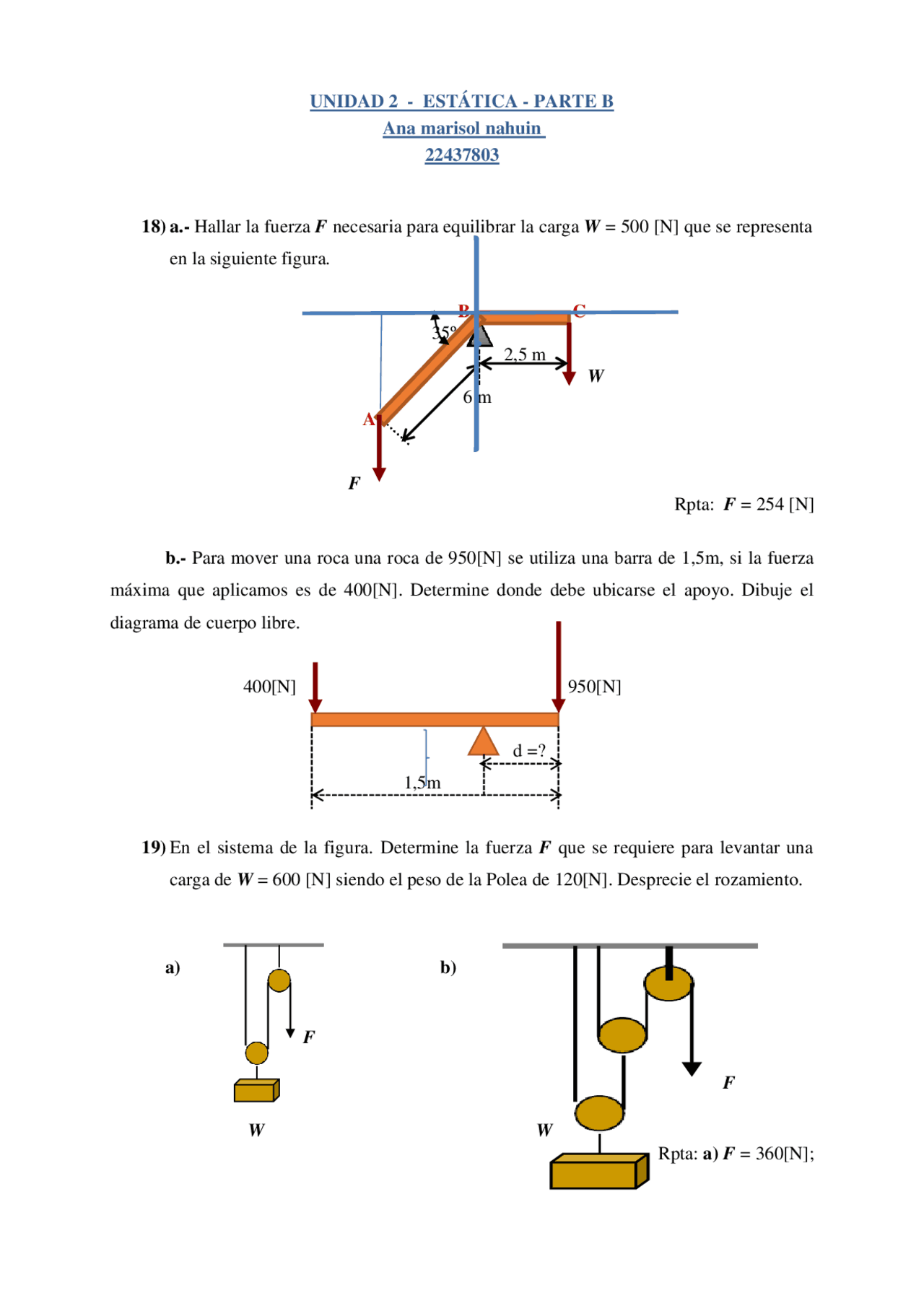

UNIDAD 2 - ESTÁTICA - PARTE B
**Ana marisol nahuin 22437803
- a.-** Hallar la fuerza F necesaria para equilibrar la carga W = 500 [N] que se representa en la siguiente figura. B C 35º 2,5 m W 6 m A F Rpta: F = 254 [N] b.- Para mover una roca una roca de 950[N] se utiliza una barra de 1,5m, si la fuerza máxima que aplicamos es de 400[N]. Determine donde debe ubicarse el apoyo. Dibuje el diagrama de cuerpo libre. 400[N] 950[N] 19) En el sistema de la figura. Determine la fuerza F que se requiere para levantar una carga de W = 600 [N] siendo el peso de la Polea de 120[N]. Desprecie el rozamiento. a) b) 120 W W Rpta: a) F = 360[N];
F
21) En un experimento de laboratorio acerca del rozamiento, un bloque de 135 [N] que descansa sobre una mesa horizontal áspera se tira con un cable horizontal. El tirón (fuerza a la que representaremos con la letra P ) aumenta gradualmente hasta que el bloque empieza a moverse y continúa aumentando a partir de entonces La figura muestra una gráfica de la fuerza de fricción f sobre este bloque en función del tirón. a.- Identificar las regiones de la gráfica donde hay rozamiento estático y rozamiento
cinético. Desde o hasta f(N)= 75 y p(N)= 75 el rozamiento es estatico, un instante después, el bloque logra moverse, de esra manera f(N) baja, dissminuye a 50 N y se mantiene a medida que aumenta la fuerza aplicado P(N), ese tramo lo grafico representa el rozamiento cinetico. Mientras que el cuerpo este quieto la fuerza de rozamiento estaico es igual a la fuerza aplicada b.- Calcular los coeficientes de rozamiento estático y cinético entre el bloque y la mesa. Fy= 0 N-W= 0 N=W por lo tanto N= 135 N Sabiendo que fe= μe x N Despejo: Ue= 75N / 135/N Ue= 0,5555 coeficiente de rozamiento estatico Para calcular Uc coeficiente de rozamiento cinetico en vez Fe= 75 N tomo Fc= 50 N Uc= 50N / 135 N Uc= 0,37 coeficiente de rozamiento cinetico se cumple que Uc es menor que Ue c.- ¿Cómo se vería la gráfica si se colocara un ladrillo de 135 N sobre el bloque, y cuáles serían los coeficientes de rozamiento y las fuerzas de rozamiento en ese caso? 2N W’= 135 N W= 135 N 2W Es decir que si duplicamos W se duplica también f(N). Enconces la fuerza de rozamiento esttatico máximo será fe= 150N y fc= 100 N
Ahora P solo tiene componente en - y y aplicando la 1 condicion de equilibrio ∑
Rpta: a.- P = 100[N]; b.- P = 143,3[N]
Q
P
