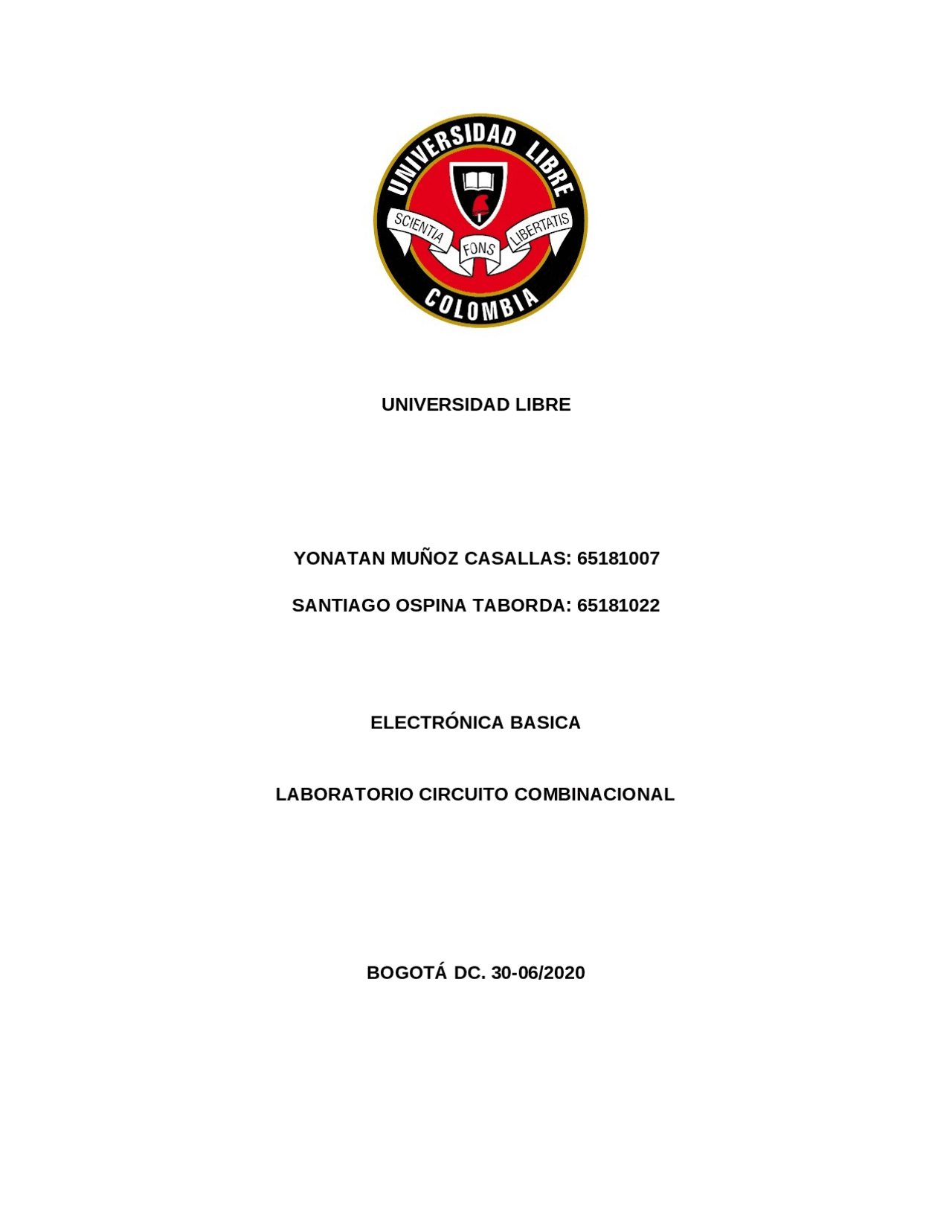

UNIVERSIDAD LIBRE

YONATAN MUÑOZ CASALLAS: 65181007

SANTIAGO OSPINA TABORDA: 65181022

ELECTRÓNICA BASICA

LABORATORIO CIRCUITO COMBINACIONAL

BOGOTÁ DC. 30-06/

INTRODUCCIÓN

En este laboratorio se obtuvo un circuito combinacional por medio de una tabla de verdad de 4 variables con 16 combinaciones , las cuales se les saco las ecuaciones booleanas, se elaboraron los mapas de Karnaugh para cada ecuación, se hizo su respectivo agrupamiento con en fin de simplificar mas las ecuaciones y así poder crear un circuito combinacional en el software simulink, después se elaboró un circuito en la protoboard con las especificaciones dadas por el ingeniero, con la ayuda de la tarjeta Arduino se corrió el programa y se obtuvo lo siguiente. OBJETIVOS  conocer las principales características de un circuito lógico combinacional.  poder hallar las ecuaciones booleanas a partir de la tabla de verdad  poder simplificar ecuaciones booleanas por medio de mapas de Karnaugh adquirir destreza en la simulación con circuitos combinacionales. MARCO TEÓRICO: Recordemos que existen dos estados lógicos en los sistemas digitales (ya que trabajan en modo binario)

OR

La compuerta OR realiza la función de suma lógica. NAND La compuerta NAND también hace la función de multiplicación, pero entrega el valor negado. NOR La compuerta NAND también hace la función de multiplicación, pero entrega el valor negado.

XOR (OR Exclusiva) La compuerta OR vista anteriormente realiza la operación lógica correspondiente al O inclusivo, es decir, una o ambas de las entradas deben estar en 1 para que la salida sea XNOR (NOR Exclusiva) No hay mucho para decir de esta compuerta. Como se puede deducir de los casos anteriores, una compuerta NXOR no es más que una XOR con su salida negada, por lo que su salida estará en estado alto solamente cuando sus entradas son iguales, y en estado bajo para las demás combinaciones posibles. PROCEDIMIENTO Con la tabla de datos se sacó las ecuaciones booleanas sin simplificar como se ve

ECUACIONES SIMPLIFICADAS:

CIRCUITO PROTOBOARD

VIDEO CIRCUITO

Adjunto videos en el correo
