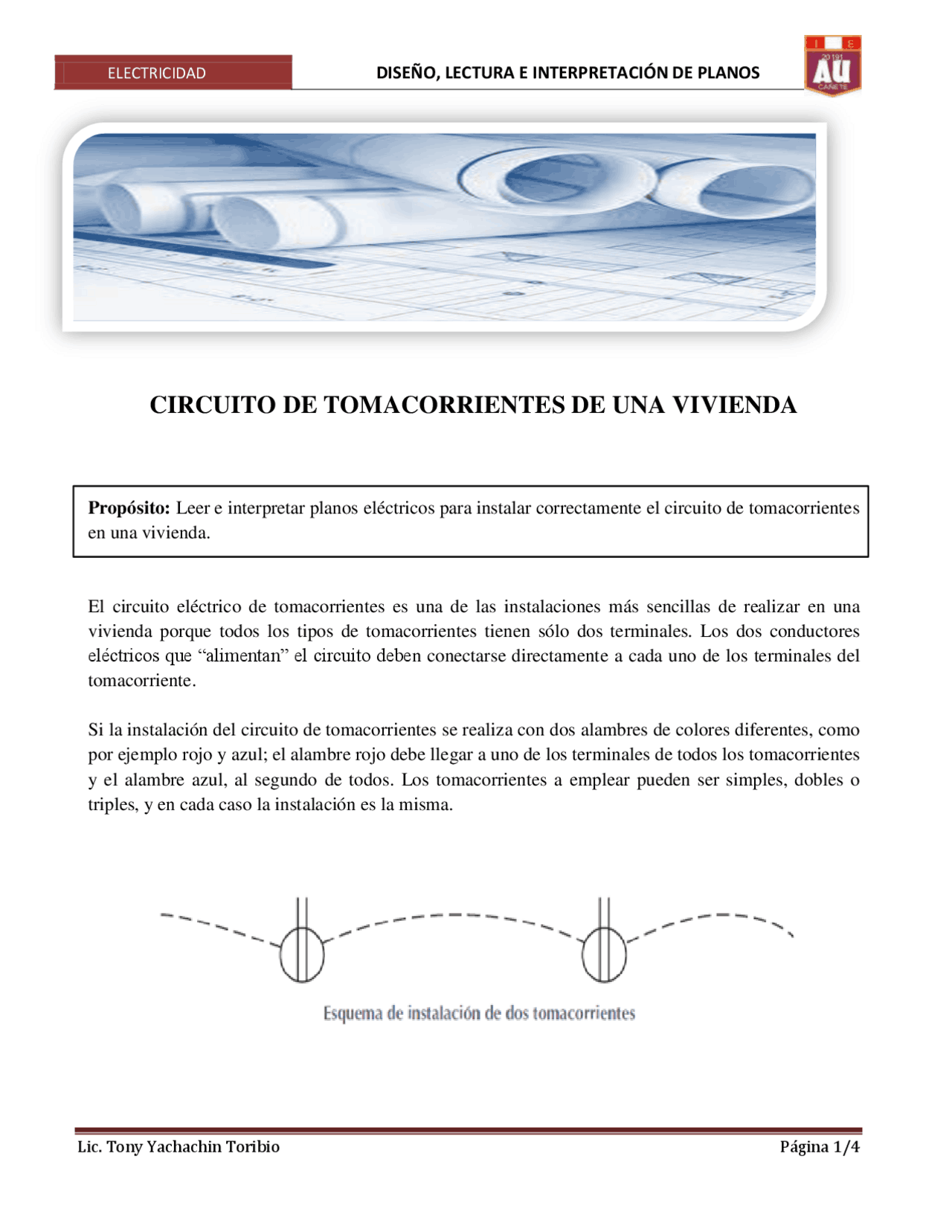

CIRCUITO DE TOMACORRIENTES DE UNA VIVIENDA
Propósito: Leer e interpretar planos eléctricos para instalar correctamente el circuito de tomacorrientes
en una vivienda.
El circuito eléctrico de tomacorrientes es una de las instalaciones más sencillas de realizar en una
vivienda porque todos los tipos de tomacorrientes tienen sólo dos terminales. Los dos conductores
eléctricos que “alimentan” el circuito deben conectarse directamente a cada uno de los terminales del
tomacorriente.
Si la instalación del circuito de tomacorrientes se realiza con dos alambres de colores diferentes, como
por ejemplo rojo y azul; el alambre rojo debe llegar a uno de los terminales de todos los tomacorrientes
y el alambre azul, al segundo de todos. Los tomacorrientes a emplear pueden ser simples, dobles o
triples, y en cada caso la instalación es la misma.
