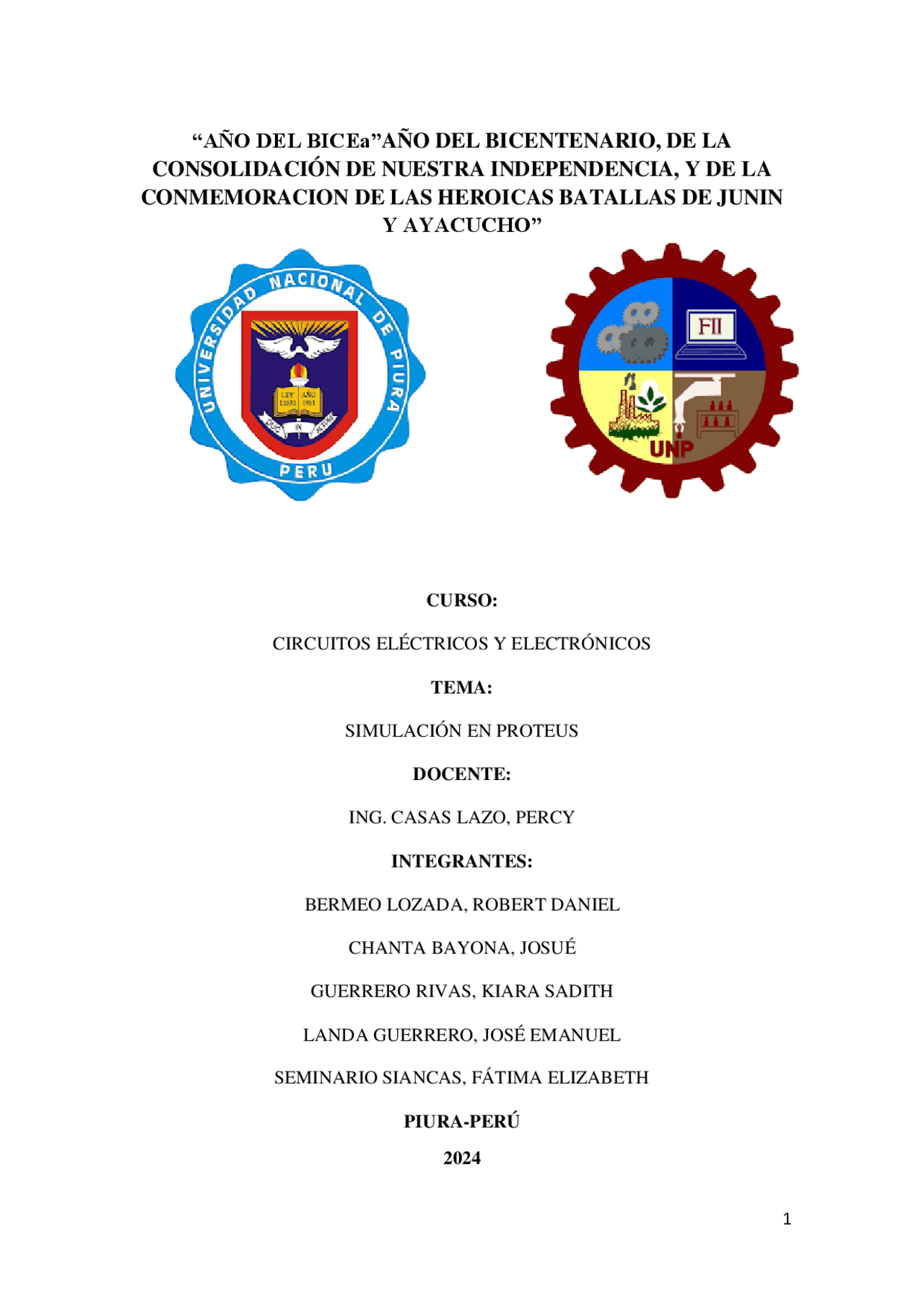

“AÑO DEL BICEa”AÑO DEL BICENTENARIO, DE LA
CONSOLIDACIÓN DE NUESTRA INDEPENDENCIA, Y DE LA
CONMEMORACION DE LAS HEROICAS BATALLAS DE JUNIN
Y AYACUCHO”
CURSO:
CIRCUITOS ELÉCTRICOS Y ELECTRÓNICOS
TEMA:
SIMULACIÓN EN PROTEUS
DOCENTE:
ING. CASAS LAZO, PERCY
INTEGRANTES:
BERMEO LOZADA, ROBERT DANIEL
CHANTA BAYONA, JOSUÉ
GUERRERO RIVAS, KIARA SADITH
LANDA GUERRERO, JOSÉ EMANUEL
SEMINARIO SIANCAS, FÁTIMA ELIZABETH
PIURA-PERÚ
ÍNDICE
- INTRODUCCIÓN pág.
- OBJETIVOS pág.
- MARCO TEÓRICO pág.
- DESCRIPCIÓN pág.
- FUNCIONAMIENTO DEL CIRCUITO pág.
- CONCLUSIONES pág.
- REFERECIAS BIBLIOGRÁFICAS pág.
Desarrollar y evaluar el funcionamiento de un circuito electrónico utilizando el software Proteus y su implementación en una maqueta real, a fin de comprobar su rendimiento y eficacia en condiciones simuladas y prácticas. OBJETIVOS ESPECÍFICOS:
- Diseñar un circuito electrónico en el software Proteus, garantizando su correcto funcionamiento en un entorno virtual.
- Implementar el diseño del circuito en una maqueta real, asegurando la fiel reproducción de los componentes y conexiones.
- Comparar el comportamiento del circuito en Proteus con su desempeño en la maqueta real, identificando posibles discrepancias y sus causas.
- Realizar ajustes y correcciones tanto en el diseño virtual como en la implementación física, con el fin de optimizar el funcionamiento del circuito.
- Documentar el proceso de diseño, implementación y evaluación del circuito, destacando las lecciones aprendidas y las recomendaciones para futuros proyectos similares. MARCO TEÓRICO El diseño y simulación de circuitos electrónicos son actividades fundamentales en el campo de la ingeniería electrónica y afines. El software Proteus es una herramienta ampliamente utilizada para la simulación de circuitos, permitiendo a los ingenieros y estudiantes verificar el funcionamiento de sus diseños antes de proceder a la construcción física. Este programa ofrece una plataforma intuitiva y robusta para la creación y análisis de circuitos, facilitando la detección de errores y la optimización de los diseños. La implementación de circuitos en maquetas reales es el siguiente paso en el proceso de verificación y validación de un diseño electrónico. Esta etapa permite observar el comportamiento del circuito en condiciones reales, evaluando su desempeño y eficiencia. La construcción de maquetas implica una serie de desafíos adicionales, como la correcta selección y ensamblaje de componentes, la realización de conexiones precisas y la detección de posibles fallas físicas que no se manifiestan en las simulaciones virtuales. Comparar los resultados obtenidos en el entorno virtual de Proteus con los observados en la maqueta real es crucial para identificar discrepancias y comprender sus causas. Este
análisis puede revelar problemas inherentes al diseño, limitaciones del software de simulación o desafíos prácticos en la construcción física. La capacidad de ajustar y corregir tanto el diseño simulado como la implementación física es esencial para el éxito del proyecto, garantizando un circuito funcional y eficiente en ambas plataformas. El conocimiento adquirido a través de este proceso es invaluable, proporcionando una comprensión profunda de los principios y prácticas de la ingeniería electrónica. Además, la documentación detallada de cada etapa del proyecto contribuye al aprendizaje continuo y ofrece una referencia útil para futuros trabajos en el área. DESCRIPCIÓN
1. Fuente de Voltaje (V1) La fuente de voltaje V1 proporciona 220V de corriente alterna (CA). Este es el voltaje de entrada al circuito y proporcionará la energía necesaria para todo el sistema 2. Interruptor El interruptor se encuentra en serie con la fuente de voltaje. Cuando el interruptor está cerrado, permite el paso de la corriente hacia el transformador. Este tiene como finalidad controlar el flujo de corriente hacia el resto del circuito 3. Transformador (TR2) El transformador TR2 reduce el voltaje de 220V CA a un nivel más bajo adecuado para el resto del circuito. Este transformador tiene dos devanados primarios y dos secundarios, permitiendo la reducción del voltaje a un nivel manejable para los componentes siguientes. La transformación del voltaje es crucial para adaptar la energía al nivel requerido por el resto de los componentes 4. Puente de Diodos (BR1) El puente de diodos BR1 (etiquetado como DF005M) rectifica la corriente alterna del transformador, convirtiéndola en corriente pulsante unidireccional. Esto es parte del proceso de rectificación. 5. Capacitor (C1) El capacitor C1 (con una capacidad de 1000μF) se utiliza para filtrar la corriente rectificada. Este capacitor reduce las ondulaciones en la corriente, proporcionando una corriente continua más estable. Esto es parte del proceso de filtración , el capacitor se
Funcionamiento del Circuito
1. Fuente de Voltaje (V1) - Componente : Fuente de voltaje de 220V CA. - Función : Proporciona la energía inicial necesaria para el circuito. La corriente alterna (CA) de 220V es la entrada que se utilizará para encender el LED. 2. Interruptor - Componente : Interruptor en serie con la fuente de voltaje. - Función : Permite o interrumpe el flujo de corriente. Al cerrar el interruptor, la corriente puede fluir desde la fuente de voltaje hacia el transformador. Cuando está abierto, el circuito se desconecta y no pasa corriente. 3. Transformador (TR2) - Componente : Transformador con devanados primarios y secundarios. - Función : Reduce el voltaje de 220V CA a un nivel más bajo adecuado para el circuito. En este caso, se asume que reduce el voltaje a un nivel seguro, posiblemente a 12V CA. Este proceso se conoce como transformación. 4. Puente de Diodos (BR1)
- Componente : Puente de diodos etiquetado como DF005M.
- Función : Convierte la corriente alterna (CA) en corriente pulsante unidireccional (CC). Este proceso se conoce como rectificación. El puente de diodos consta de cuatro diodos que permiten que la corriente fluya en una sola dirección, eliminando la parte negativa de la onda de CA y produciendo una serie de pulsos de corriente en una sola dirección. 5. Capacitor (C1)
- Componente : Capacitor de 1000μF.
- Función : Suaviza las ondulaciones en la corriente rectificada. El capacitor se carga durante los picos de voltaje y se descarga cuando el voltaje disminuye, proporcionando una corriente más estable y continua. Este proceso se conoce como filtración. 6. Resistencia (R1)
- Componente : Resistencia de 3kΩ.
- Función : Limita la corriente que fluye hacia el LED. Esto es esencial para proteger el LED de corrientes excesivas que podrían dañarlo. La resistencia asegura que el LED reciba un nivel de corriente adecuado para su funcionamiento seguro. 7. Diodo LED (D1)
- Componente : Diodo LED azul.
- Función : Emite luz cuando se le aplica una corriente continua. La corriente filtrada y estabilizada pasa a través del LED, haciéndolo encender y emitir luz. El LED sirve como indicación visual de que el circuito está funcionando correctamente.
Resumen del Proceso
- Transformación : La corriente alterna de 220V CA es reducida a un nivel más bajo adecuado por el transformador.
- Rectificación : La corriente alterna reducida es convertida en corriente pulsante unidireccional por el puente de diodos.
- Filtración : La corriente pulsante unidireccional es suavizada por el capacitor, resultando en una corriente continua más estable.
- Limitación de Corriente : La resistencia limita la corriente hacia el LED para evitar daños.
- Emisión de Luz : El LED se enciende cuando recibe la corriente continua estabilizada, completando el objetivo del circuito. CONCLUSIONES
- Eficiencia del Circuito : El circuito convierte eficientemente una fuente de voltaje de 220V CA en corriente continua estable para encender un LED. Cada componente juega un papel crucial en asegurar la correcta transformación, rectificación y filtración de la corriente.
- Seguridad : La inclusión de una resistencia (R1) para limitar la corriente es esencial para proteger el LED de corrientes excesivas, asegurando así su longevidad y funcionamiento seguro.
- Aplicaciones Prácticas : Este tipo de circuito es fundamental en numerosos dispositivos electrónicos donde se requiere la conversión de corriente alterna a corriente continua. La metodología y los componentes utilizados pueden adaptarse a otras aplicaciones similares.
- Optimización : El uso de un transformador adecuado y componentes de filtración eficientes es crucial para la estabilidad del circuito. La capacidad del capacitor y la resistencia deben ser seleccionadas cuidadosamente para asegurar un rendimiento óptimo. Este informe proporciona una visión clara y detallada del funcionamiento y la importancia de cada componente en el circuito de encendido de LED. La correcta implementación de las fases de transformación, rectificación y filtración garantiza un suministro de energía eficiente y seguro para el LED.
