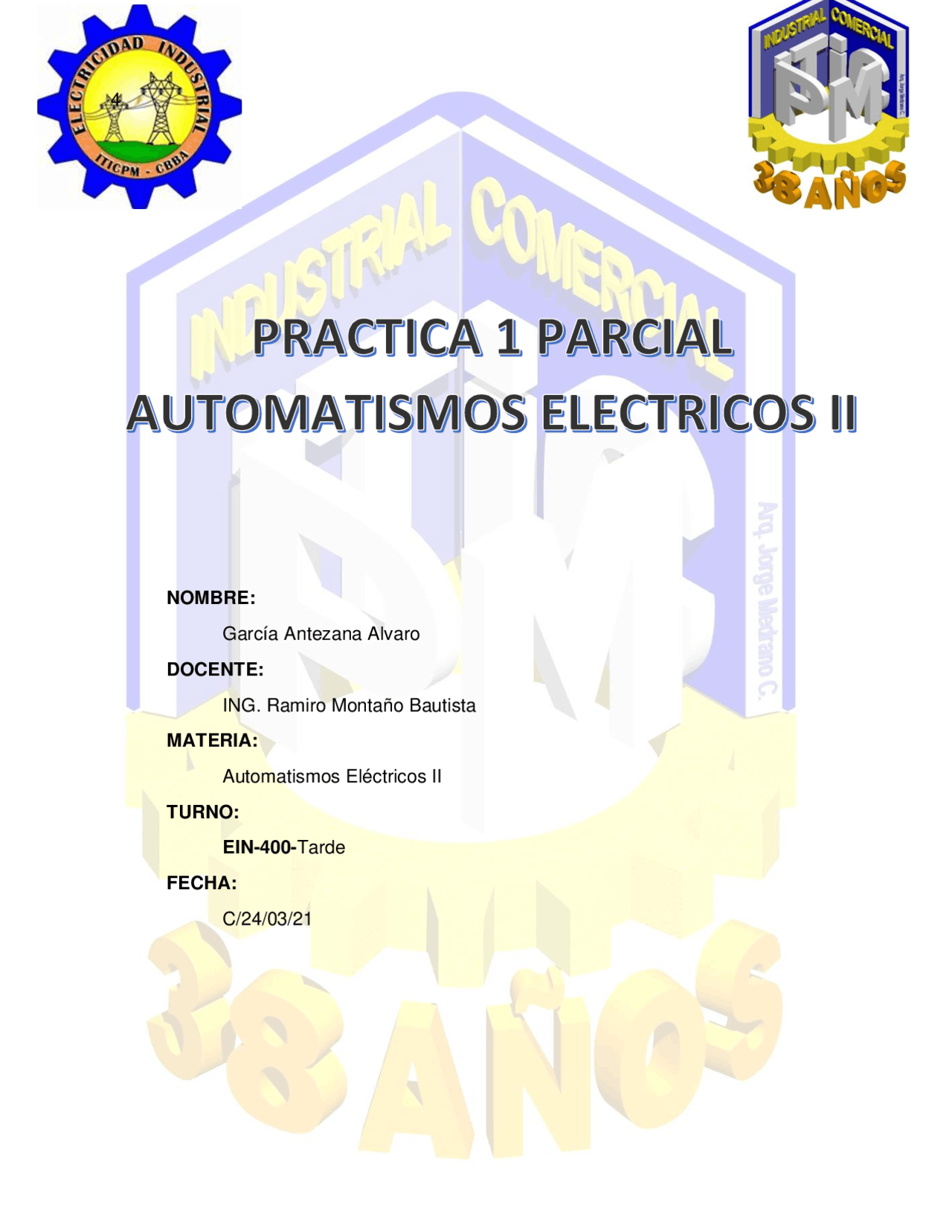

NOMBRE:

García Antezana Alvaro

DOCENTE:

ING. Ramiro Montaño Bautista

MATERIA:

Automatismos Eléctricos II

TURNO:

EIN- 400 - Tarde

FECHA:

C/ 24 /0 3 /

1. Se desea automatizar un contactor (R) para el accionamiento de un motor

eléctrico monofásico que está gobernado por la combinación de tres finales de

carrera A, B, C. Para que el motor pueda funcionar, dichos finales de carrera

deben cumplir las siguientes condiciones:

a) A accionado; B y C en reposo

b) B y C accionados; A en reposo

c) C accionado; A y B en reposo

d) A y C accionados; B en reposo

sol:

• primero debemos sacar el numero de posibilidades con la fórmula:

• Posteriormente se debe dividir el resultado de las posibilidades entre dos para tener los valores de las siguientes variables: 𝑨 =

• Posteriormente desarrollamos la tabla de verdad del ejercicio: A B C R 0 0 0 0 0 0 1 1 0 1 0 0 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 0

3. Se pide automatizar una determinada instalación fabril que esta protegida contra

incendios mediante una línea de extintores de dióxido de carbono. La apertura

de los extintores se produce por la acción de un cilindro neumático de simple

efecto, que al ser accionado rompe el precinto del deposito de CO 2. Según el

esquema adjunto y las condiciones de funcionamiento siguientes

• La apertura de los extintores puede realizarse desde el exterior de la

instalación mediante la válvula “a”

• La línea de extintores puede activarse igualmente desde un centro de

control mediante el distribuidor “b”

• Por razones de seguridad, solo es posible la puesta en funcionamiento del

sistema de extinción si la puerta de la instalación se halla cerrada

(captador “c” cerrado)

sol:

• primero debemos sacar el número de posibilidades con la fórmula:

• Posteriormente se debe dividir el resultado de las posibilidades entre dos para tener los valores de las siguientes variables: 𝒂 =

a b c Línea de extintores 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 0

4. Se le ofrece un trabajo para automatizar el encendido de un bombillo

incandescente, el cual debe iluminar mediante la combinación de tres pulsadores

A, B y C. el bombillo debe encenderse cuando:

a) Se accione un solo pulsador.

b) Se accionen dos pulsadores simultáneamente que no sean el A y B.

sol:

• primero debemos sacar el número de posibilidades con la fórmula:

• Posteriormente se debe dividir el resultado de las posibilidades entre dos para tener los valores de las siguientes variables: 𝑨 =

A B C BOMBILLO
