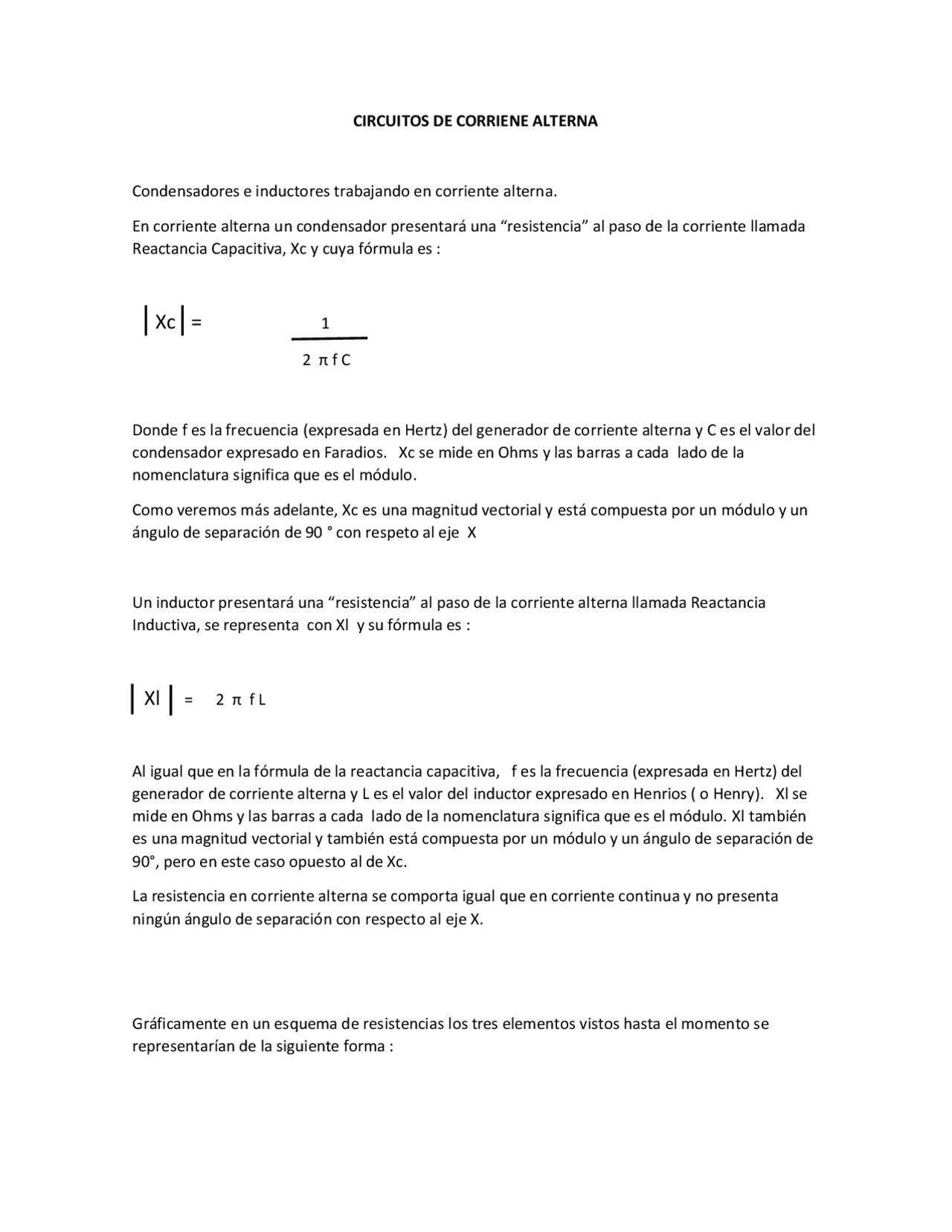

CIRCUITOS DE CORRIENE ALTERNA
Condensadores e inductores trabajando en corriente alterna.
En corriente alterna un condensador presentará una “resistencia” al paso de la corriente llamada
Reactancia Capacitiva, Xc y cuya fórmula es :
Xc = 1
2 π f C
Donde f es la frecuencia (expresada en Hertz) del generador de corriente alterna y C es el valor del
condensador expresado en Faradios. Xc se mide en Ohms y las barras a cada lado de la
nomenclatura significa que es el módulo.
Como veremos más adelante, Xc es una magnitud vectorial y está compuesta por un módulo y un
ángulo de separación de 90 ° con respeto al eje X
Un inductor presentará una “resistencia” al paso de la corriente alterna llamada Reactancia
Inductiva, se representa con Xl y su fórmula es :
Xl = 2 π f L
Al igual que en la fórmula de la reactancia capacitiva, f es la frecuencia (expresada en Hertz) del
generador de corriente alterna y L es el valor del inductor expresado en Henrios ( o Henry). Xl se
mide en Ohms y las barras a cada lado de la nomenclatura significa que es el módulo. Xl también
es una magnitud vectorial y también está compuesta por un módulo y un ángulo de separación de
90°, pero en este caso opuesto al de Xc.
La resistencia en corriente alterna se comporta igual que en corriente continua y no presenta
ningún ángulo de separación con respecto al eje X.
Gráficamente en un esquema de resistencias los tres elementos vistos hasta el momento se
representarían de la siguiente forma :
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Circuitos de corriente alterna y más Apuntes en PDF de Comunicación de Datos y Red de Computadoras solo en Docsity!

CIRCUITOS DE CORRIENE ALTERNA

Condensadores e inductores trabajando en corriente alterna. En corriente alterna un condensador presentará una “resistencia” al paso de la corriente llamada Reactancia Capacitiva, Xc y cuya fórmula es :

Xc = 1

2 π f C Donde f es la frecuencia (expresada en Hertz) del generador de corriente alterna y C es el valor del condensador expresado en Faradios. Xc se mide en Ohms y las barras a cada lado de la nomenclatura significa que es el módulo. Como veremos más adelante, Xc es una magnitud vectorial y está compuesta por un módulo y un ángulo de separación de 90 ° con respeto al eje X Un inductor presentará una “resistencia” al paso de la corriente alterna llamada Reactancia Inductiva, se representa con Xl y su fórmula es :

Xl = 2 π f L

Al igual que en la fórmula de la reactancia capacitiva, f es la frecuencia (expresada en Hertz) del generador de corriente alterna y L es el valor del inductor expresado en Henrios ( o Henry). Xl se mide en Ohms y las barras a cada lado de la nomenclatura significa que es el módulo. Xl también es una magnitud vectorial y también está compuesta por un módulo y un ángulo de separación de 90°, pero en este caso opuesto al de Xc. La resistencia en corriente alterna se comporta igual que en corriente continua y no presenta ningún ángulo de separación con respecto al eje X. Gráficamente en un esquema de resistencias los tres elementos vistos hasta el momento se representarían de la siguiente forma :

Resistencia : R Condensador : Xc Inductor : Xl

t En el gráfico se ve en negro el valor de la tensión y en verde el valor de la corriente. Nótese que el valor de la corriente sigue al de la tensión. Se dice que están en fase. El módulo de la corriente, aplicando la ley de Ohm, será I = V/R Tensión y corriente en un circuito totalmente inductivo: G L t

En el gráfico se ve en negro el valor de la tensión y en amarillo el valor de la corriente. El módulo de la corriente, aplicando la ley de Ohm, será I = V/Xl Como puede verse la tensión y la corriente están desfasadas. Se dice que la tensión adelanta a la corriente en 90°. Tensión y corriente en un circuito totalmente capacitivo G C t En el gráfico se ve en negro el valor de la tensión y en gris el valor de la corriente. El módulo de la corriente, aplicando la ley de Ohm, será I = V/Xc Como puede verse la tensión y la corriente están desfasadas. Se dice que la tensión atrasa a la corriente en 90°.
