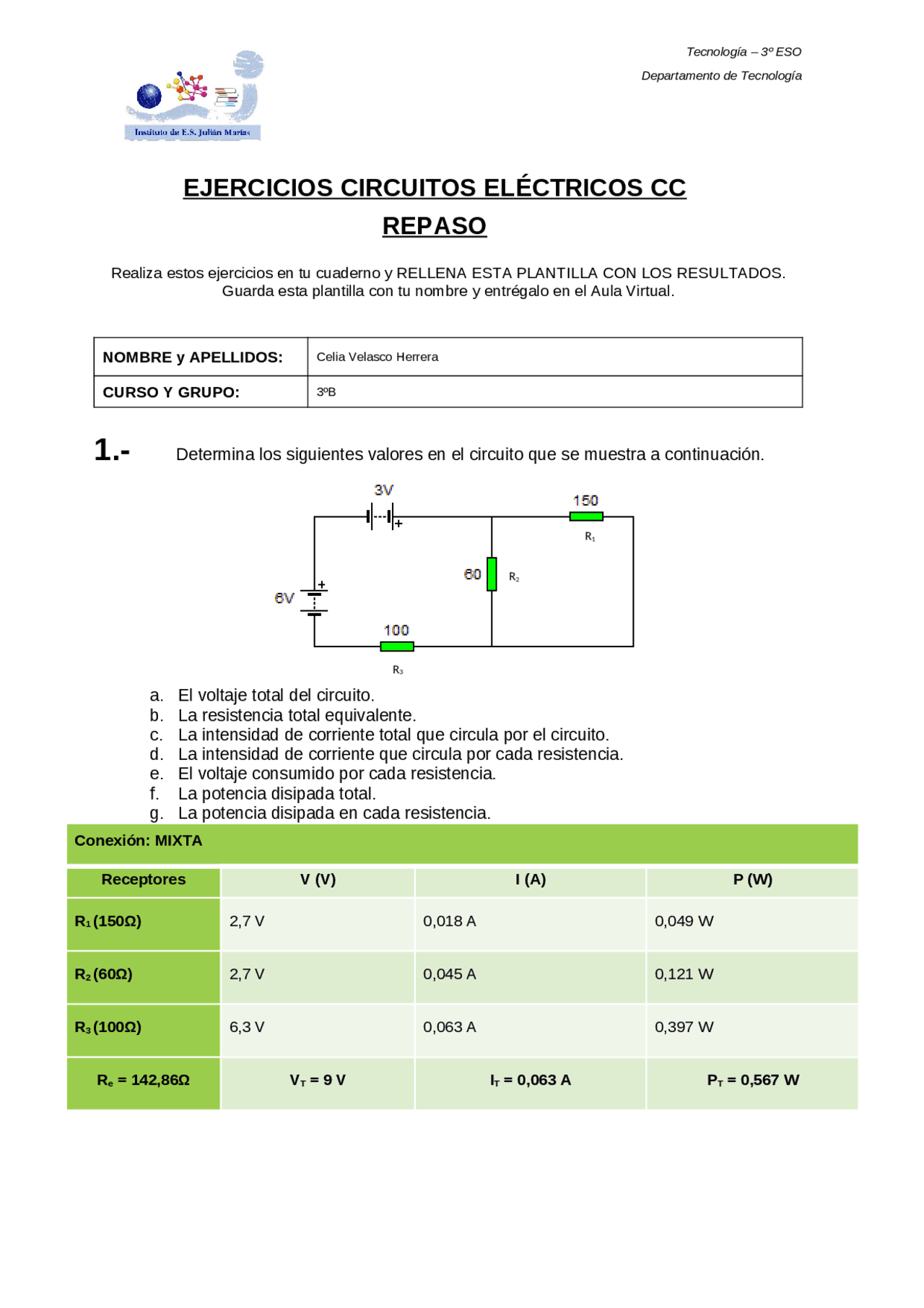

Tecnología – 3º ESO
Departamento de Tecnología
EJERCICIOS CIRCUITOS ELÉCTRICOS CC
REPASO
Realiza estos ejercicios en tu cuaderno y RELLENA ESTA PLANTILLA CON LOS RESULTADOS.
Guarda esta plantilla con tu nombre y entrégalo en el Aula Virtual.
NOMBRE y APELLIDOS: Celia Velasco Herrera
CURSO Y GRUPO: 3ºB
1.- Determina los siguientes valores en el circuito que se muestra a continuación.
a. El voltaje total del circuito.
b. La resistencia total equivalente.
c. La intensidad de corriente total que circula por el circuito.
d. La intensidad de corriente que circula por cada resistencia.
e. El voltaje consumido por cada resistencia.
f. La potencia disipada total.
g. La potencia disipada en cada resistencia.
Conexión: MIXTA
Receptores V (V) I (A) P (W)
R1 (150Ω)) 2,7 V 0,018 A 0,049 W
R2 (60Ω)) 2,7 V 0,045 A 0,121 W
R3 (100Ω)) 6,3 V 0,063 A 0,397 W
Re = 142,86Ω) VT = 9 V IT = 0,063 A PT = 0,567 W
R3
R1
R2
