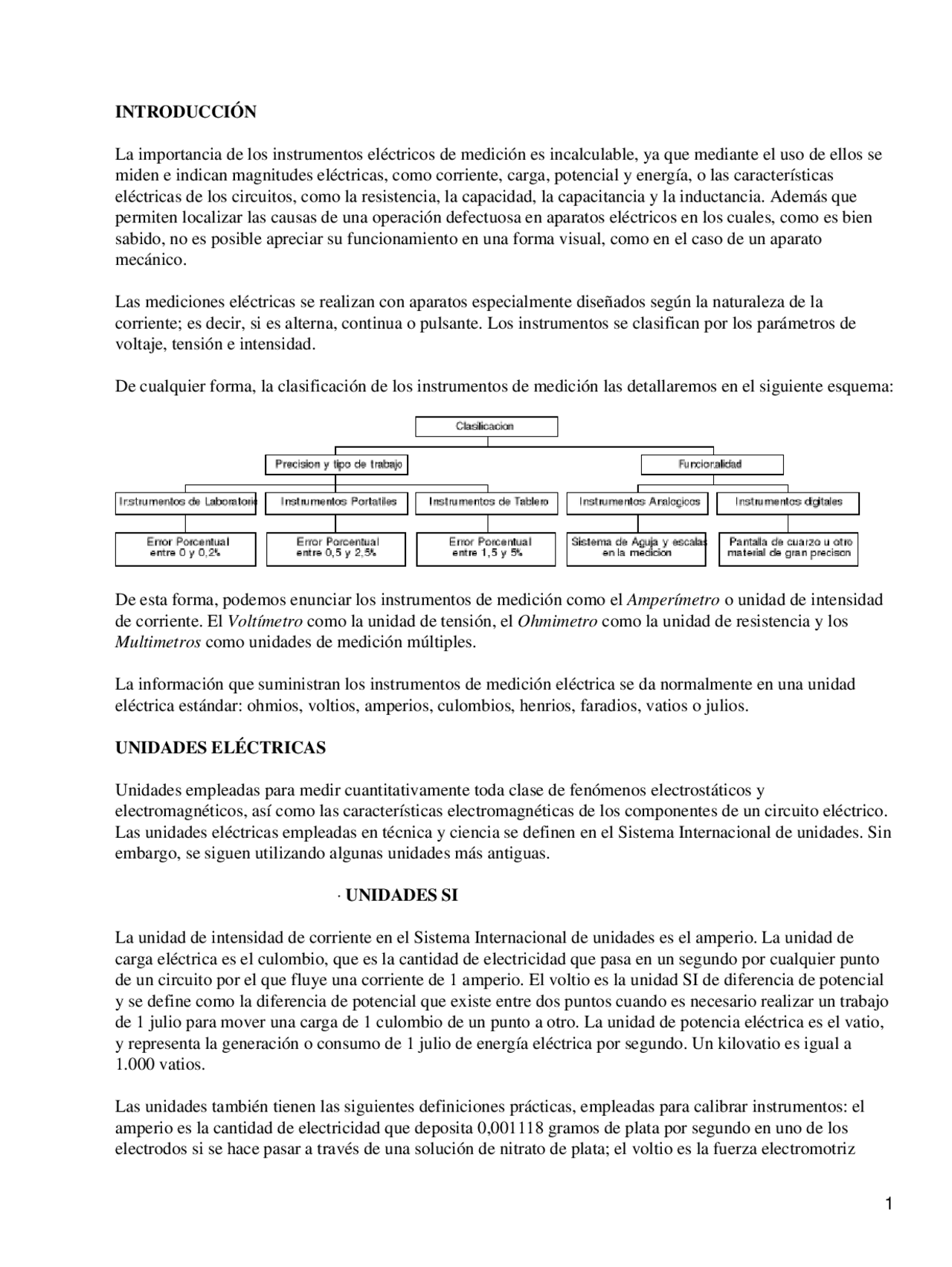

INTRODUCCIÓN
La importancia de los instrumentos eléctricos de medición es incalculable, ya que mediante el uso de ellos se miden e indican magnitudes eléctricas, como corriente, carga, potencial y energía, o las características eléctricas de los circuitos, como la resistencia, la capacidad, la capacitancia y la inductancia. Además que permiten localizar las causas de una operación defectuosa en aparatos eléctricos en los cuales, como es bien sabido, no es posible apreciar su funcionamiento en una forma visual, como en el caso de un aparato mecánico.
Las mediciones eléctricas se realizan con aparatos especialmente diseñados según la naturaleza de la corriente; es decir, si es alterna, continua o pulsante. Los instrumentos se clasifican por los parámetros de voltaje, tensión e intensidad.
De cualquier forma, la clasificación de los instrumentos de medición las detallaremos en el siguiente esquema:
De esta forma, podemos enunciar los instrumentos de medición como el Amperímetro o unidad de intensidad de corriente. El Voltímetro como la unidad de tensión, el Ohmimetro como la unidad de resistencia y los Multimetros como unidades de medición múltiples.
La información que suministran los instrumentos de medición eléctrica se da normalmente en una unidad eléctrica estándar: ohmios, voltios, amperios, culombios, henrios, faradios, vatios o julios.
UNIDADES ELÉCTRICAS
Unidades empleadas para medir cuantitativamente toda clase de fenómenos electrostáticos y electromagnéticos, así como las características electromagnéticas de los componentes de un circuito eléctrico. Las unidades eléctricas empleadas en técnica y ciencia se definen en el Sistema Internacional de unidades. Sin embargo, se siguen utilizando algunas unidades más antiguas.
⋅ UNIDADES SI
La unidad de intensidad de corriente en el Sistema Internacional de unidades es el amperio. La unidad de carga eléctrica es el culombio, que es la cantidad de electricidad que pasa en un segundo por cualquier punto de un circuito por el que fluye una corriente de 1 amperio. El voltio es la unidad SI de diferencia de potencial y se define como la diferencia de potencial que existe entre dos puntos cuando es necesario realizar un trabajo de 1 julio para mover una carga de 1 culombio de un punto a otro. La unidad de potencia eléctrica es el vatio, y representa la generación o consumo de 1 julio de energía eléctrica por segundo. Un kilovatio es igual a 1.000 vatios.
Las unidades también tienen las siguientes definiciones prácticas, empleadas para calibrar instrumentos: el amperio es la cantidad de electricidad que deposita 0,001118 gramos de plata por segundo en uno de los electrodos si se hace pasar a través de una solución de nitrato de plata; el voltio es la fuerza electromotriz
necesaria para producir una corriente de 1 amperio a través de una resistencia de 1 ohmio, que a su vez se define como la resistencia eléctrica de una columna de mercurio de 106,3 cm de altura y 1 mm2 de sección transversal a una temperatura de 0 ºC. El voltio también se define a partir de una pila voltaica patrón, la denominada pila de Weston, con polos de amalgama de cadmio y sulfato de mercurio (I) y un electrolito de sulfato de cadmio. El voltio se define como 0,98203 veces el potencial de esta pila patrón a 20 ºC.
En todas las unidades eléctricas prácticas se emplean los prefijos convencionales del sistema métrico para indicar fracciones y múltiplos de las unidades básicas. Por ejemplo, un microamperio es una millonésima de amperio, un milivoltio es una milésima de voltio y 1 megaohmio es un millón de ohmios.
⋅ RESISTENCIA, CAPACIDAD E INDUCTANCIA
Todos los componentes de un circuito eléctrico exhiben en mayor o menor medida una cierta resistencia, capacidad e inductancia. La unidad de resistencia comúnmente usada es el ohmio, que es la resistencia de un conductor en el que una diferencia de potencial de 1 voltio produce una corriente de 1 amperio. La capacidad de un condensador se mide en faradios: un condensador de 1 faradio tiene una diferencia de potencial entre sus placas de 1 voltio cuando éstas presentan una carga de 1 culombio. La unidad de inductancia es el henrio. Una bobina tiene una autoinductancia de 1 henrio cuando un cambio de 1 amperio / segundo en la corriente eléctrica que fluye a través de ella provoca una fuerza electromotriz opuesta de 1 voltio. Un transformador, o dos circuitos cualesquiera magnéticamente acoplados, tienen una inductancia mutua de 1 henrio cuando un cambio de 1 amperio por segundo en la corriente del circuito primario induce una tensión de 1 voltio en el circuito secundario.
Dado que todas las formas de la materia presentan una o más características eléctricas es posible tomar mediciones eléctricas de un número ilimitado de fuentes.
⋅ MECANISMOS BÁSICOS DE LOS MEDIDORES
Por su propia naturaleza, los valores eléctricos no pueden medirse por observación directa. Por ello se utiliza alguna propiedad de la electricidad para producir una fuerza física susceptible de ser detectada y medida. Por ejemplo, en el galvanómetro, el instrumento de medida inventado hace más tiempo, la fuerza que se produce entre un campo magnético y una bobina inclinada por la que pasa una corriente produce una desviación de la bobina. Dado que la desviación es proporcional a la intensidad de la corriente se utiliza una escala calibrada para medir la corriente eléctrica. La acción electromagnética entre corrientes, la fuerza entre cargas eléctricas y el calentamiento causado por una resistencia conductora son algunos de los métodos utilizados para obtener mediciones eléctricas analógicas.
⋅ CALIBRACIÓN DE LOS MEDIDORES
Para garantizar la uniformidad y la precisión de las medidas los medidores eléctricos se calibran conforme a los patrones de medida aceptados para una determinada unidad eléctrica, como el ohmio, el amperio, el voltio o el vatio.
Patrones principales y medidas absolutas
Los patrones principales del ohmio y el amperio de basan en definiciones de estas unidades aceptadas en el ámbito internacional y basadas en la masa, el tamaño del conductor y el tiempo. Las técnicas de medición que utilizan estas unidades básicas son precisas y reproducibles. Por ejemplo, las medidas absolutas de amperios implican la utilización de una especie de balanza que mide la fuerza que se produce entre un conjunto de bobinas fijas y una bobina móvil. Estas mediciones absolutas de intensidad de corriente y diferencia de potencial tienen su aplicación principal en el laboratorio, mientras que en la mayoría de los casos se utilizan medidas relativas.
resitencia. El número de ohmios por voltio de un voltímetro se obtiene dividiendo la resistencia total del instrumento entre el voltaje máximo que puede medirse. Por ejemplo, un instrumento con una resistencia interna de 300000 ohmios y una escala para un máximo de 300 voltios, tendrá una sensibilidad de 1000 ohmios por voltio. Para trabajo general, los voltímetros deben tener cuando menos 1000 ohmios por voltio.
EXACTITUD:
Regularidad, veracidad y precisión en algo en este caso de las mediciones.
TIPOS DE INSTRUMENTOS USADOS PARA MEDICION DE CORRIENTE ELECTRICA:
El Amperímetro : Es el instrumento que mide la intensidad de la Corriente Eléctrica. Su unidad de medida es el Amperio y sus Submúltiplos, el miliamperio y el micro−amperio. Los usos dependen del tipo de corriente, ósea, que cuando midamos Corriente Continua, se usara el amperímetro de bobina móvil y cuando usemos Corriente Alterna, usaremos el electromagnético.
El Amperímetro de C.C. puede medir C.A. rectificando previamente la corriente, esta función se puede destacar en un Multimetro. Si hablamos en términos básicos, el Amperímetro es un simple galvanómetro (instrumento para detectar pequeñas cantidades de corriente) con una resistencia paralela llamada Shunt. Los amperímetros tienen resistencias por debajo de 1 Ohmnio, debido a que no se disminuya la corriente a medir cuando se conecta a un circuito energizado.
La resistencia Shunt amplia la escala de medición. Esta es conectada en paralelo al amperímetro y ahorra el esfuerzo de tener otros amperímetros de menor rango de medición a los que se van a medir realmente.
Uso del Amperímetro
- Es necesario conectarlo en serie con el circuito Se debe tener un aproximado de corriente a medir ya que si es mayor de la escala del amperímetro, lo puede dañar. Por lo tanto, la corriente debe ser menor de la escala del amperímetro
Cada instrumento tiene marcado la posición en que se debe utilizar: horizontal, vertical o inclinada. Si no se siguen estas reglas, las medidas no serían del todo confiable y se puede dañar el eje que soporta la aguja.
- Todo instrumento debe ser inicialmente ajustado en cero. Las lecturas tienden a ser más exactas cuando las medidas que se toman están intermedias a al escala del instrumento.
- Nunca se debe conectar un amperímetro con un circuito que este energizado.
Utilidad del Amperímetro
Su principal, conocer la cantidad de corriente que circula por un conductor en todo momento, y ayuda al buen funcionamiento de los equipos, detectando alzas y bajas repentinas durante el funcionamiento. Además, muchos Laboratorios lo usan al reparar y averiguar subidas de corriente para evitar el malfuncionamiento de
un equipo
Se usa además con un Voltímetro para obtener los valores de resistencias aplicando la Ley de Ohm. A esta técnica se le denomina el Método del Voltímetro − Amperímetro
El Voltímetro: Es el instrumento que mide el valor de la tensión. Su unidad básica de medición es el Voltio (V) con sus múltiplos: el Megavoltio (MV) y el Kilovoltio (KV) y sub.−múltiplos como el milivoltio (mV) y el micro voltio. Existen Voltímetros que miden tensiones continuas llamados voltímetros de bobina móvil y de tensiones alternas, los electromagnéticos.
Sus características son también parecidas a las del galvanómetro, pero con una resistencia en serie. Dicha resistencia debe tener un valor elevado para limitar la corriente hacia el voltímetro cuando circule la intensidad a través de ella y además porque el valor de la misma es equivalente a la conexión paralela aproximadamente igual a la resistencia interna; y por esto la diferencia del potencial que se mide (I2 x R) no varía.
Ampliación de la escala del Voltímetro
El procedimiento de variar la escala de medición de dicho instrumento es colocándole o cambiándole el valor de la resistencia Rm por otro de mayor Ohmeaje, en este caso.
Uso del Voltímetro
- Es necesario conectarlo en paralelo con el circuito, tomando en cuenta la polaridad si es C.C.
- Se debe tener un aproximado de tensión a medir con el fin de usar el voltímetro apropiado
- Cada instrumento tiene marcado la posición en que se debe utilizar: horizontal, vertical o inclinada.
- Todo instrumento debe ser inicialmente ajustado en cero.
Utilidad del Voltímetro
Conocer en todo momento la tensión de una fuente o de una parte de un circuito. Cuando se encuentran empotrados en el Laboratorio, se utilizan para detectar alzas y bajas de tensión. Junto el Amperímetro, se usa con el Método ya nombrado
El Ohmimetro: Es un arreglo de los circuitos del Voltímetro y del Amperímetro, pero con una batería y una resistencia. Dicha resistencia es la que ajusta en cero el instrumento en la escala de los Ohmios cuando se cortocircuitan los terminales. En este caso, el voltímetro marca la caída de voltaje de la batería y si ajustamos la resistencia variable, obtendremos el cero en la escala.
- Hombre, Ciencia y Tecnología, Editorial Británica, México, 1990.
- Enciclopedia Barsa, Britanica Publishers, México, 1988.
- Física. Tomo III. Raymond a. Serway. Editorial Mc Graw−Hill.
- Enciclopedia Virtual Encarta 2000 (Microsoft)
- www.monografias.com
SOLO EL AMOR DE UNA MADRE APOYARA
CUANDO TODO EL MUNDO DEJA DE HACERLO.
SOLO EL AMOR DE UNA MADRE CONFIARA,
CUANDO NADIE OTRO CREE.
SOLO EL AMOR DE UNA MADRE PERDONARA,
CUANDO NINGUN OTRO ENTENDERA.
SOLO EL AMOR DE UNA MADRE HONRARA,
NO IMPORTA EN QUE PRUEBAS HAZ ESTADO.
SOLO EL AMOR DE UNA MADRE RESISTIRA, POR CUALQUIER TIEMPO DE PRUEBA.
NO HAY NINGUNOTRO AMOR TERRENAL,
MÁS GRANDE QUE EL DE UNA MADRE.
FELIZ CUMPLEAÑOS SEÑORA, ESPERO QUE LA PASE MUY BIEN EN COMPAÑIA DE LOS
SUYOS Y DE LOS QUE LA ESTIMAN, ESPERO QUE LE HAYA GUSTADO EL PEQUEÑO
PRESENTE QUE LE PUDE HACER.
FELIZ DIAL MUY SINCERAMENTE.
KIKE.
I
Ii
Is
Ri
Rs
I: Corriente a medir
Ii: Corriente interna
Is: Corriente de Shunt
Ri: Resistencia interna del
Galvanómetro.
Rs: Resistencia Shunt
◊G: Galvanómetro
Esquema Eléctrico interno de un Amperímetro
Terminal
Terminal
RM
RI
Esquema eléctrico de un voltímetro
Ohm
V
R
R1 E
Terminales de prueba
Ajuste de cero de resistencia
