FUENTES DE TENSIÓN
MEDICIÓN DE UN VOLTÍMETRO
Cuando conectamos dos fuentes de tensión, lo podemos hacer de dos
maneras, a favor y en oposición.

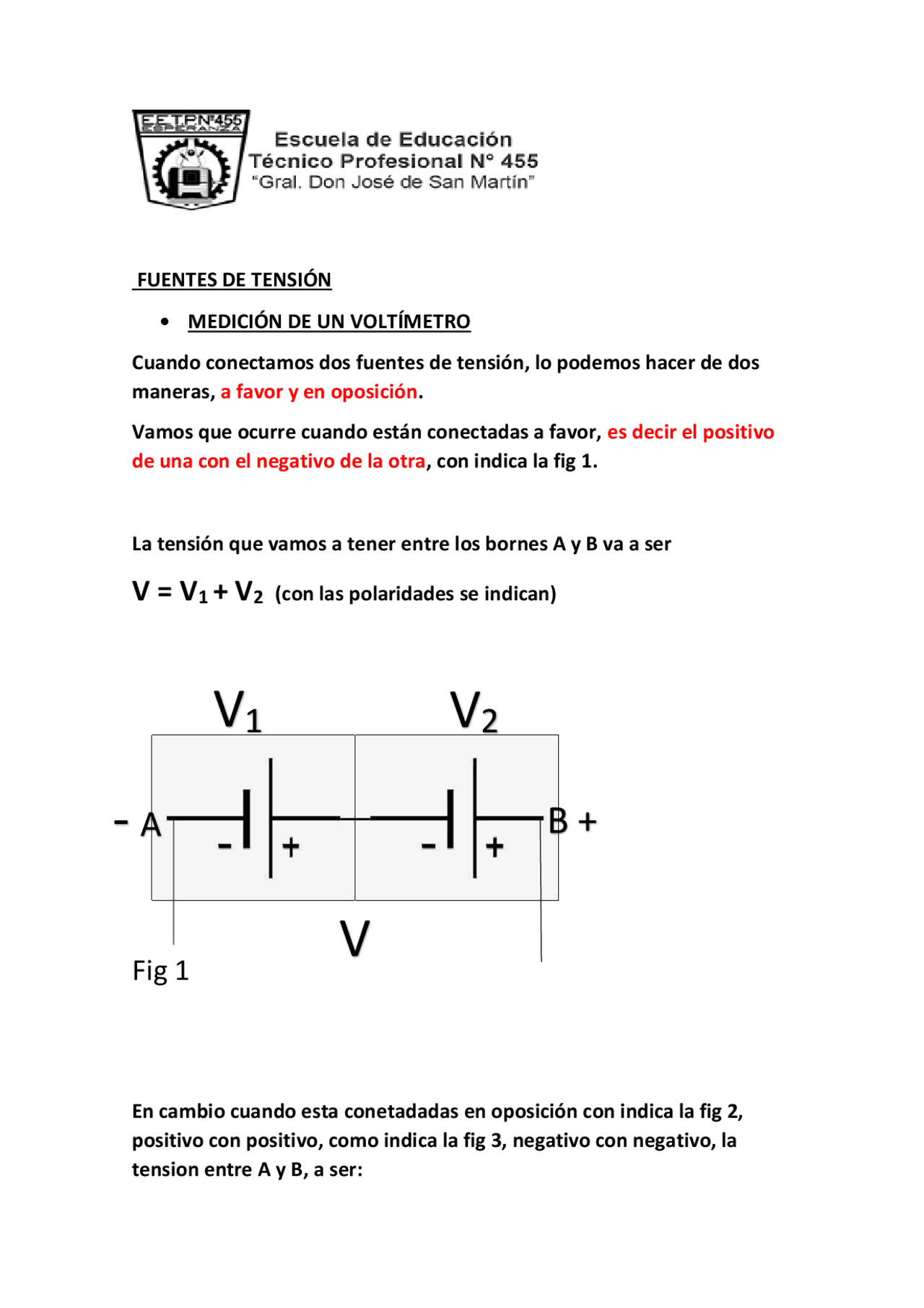

Vamos que ocurre cuando están conectadas a favor, es decir el positivo
de una con el negativo de la otra, con indica la fig 1.
La tensión que vamos a tener entre los bornes A y B va a ser
V = V1 + V2 (con las polaridades se indican)
Fig 1
En cambio cuando esta conetadadas en oposición con indica la fig 2,
positivo con positivo, como indica la fig 3, negativo con negativo, la
tension entre A y B, a ser:
V
V1
V2
-
A
A
B +
