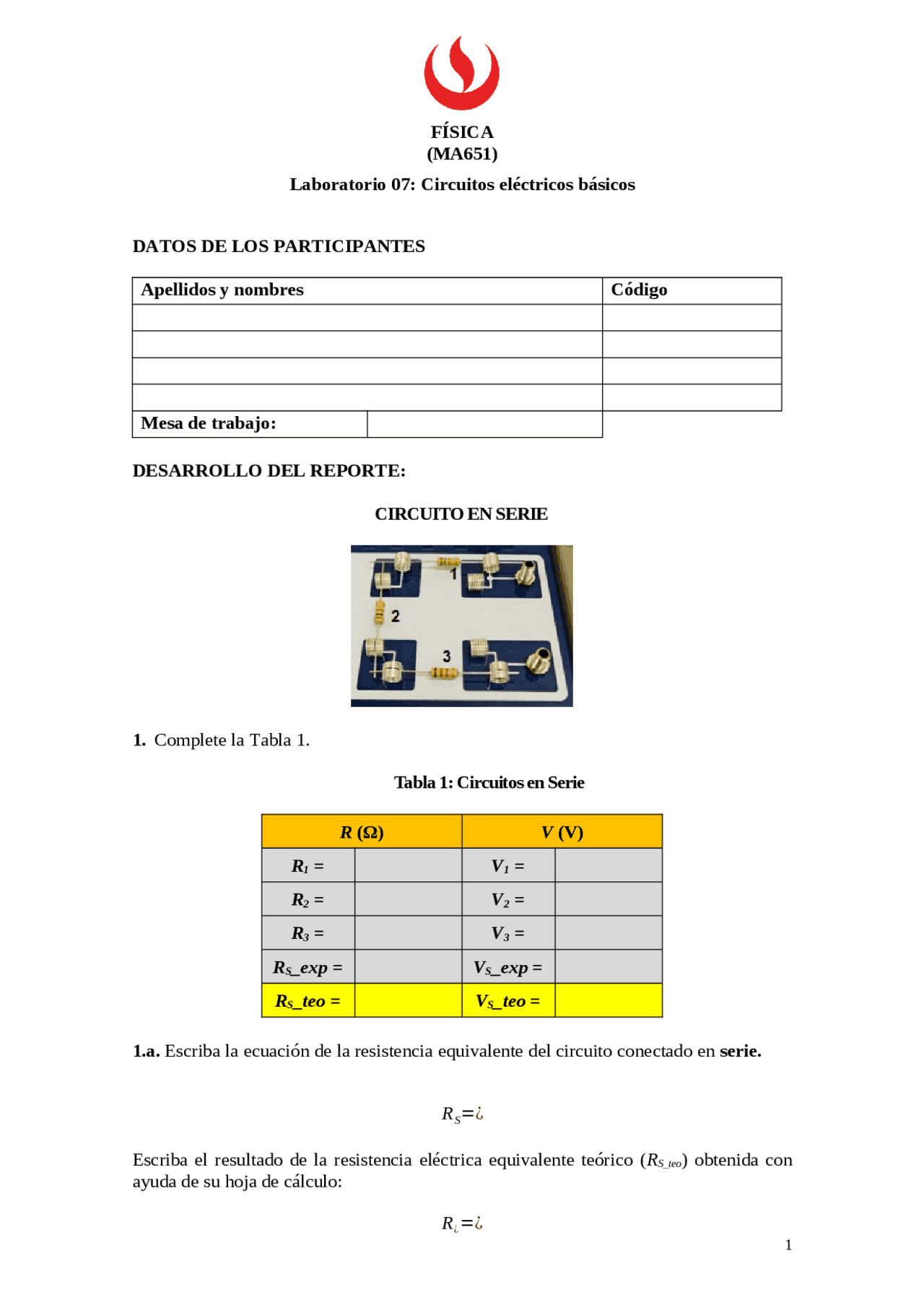

FÍSICA
(MA651)
Laboratorio 07: Circuitos eléctricos básicos DATOS DE LOS PARTICIPANTES Apellidos y nombres Código Mesa de trabajo: DESARROLLO DEL REPORTE: CIRCUITO EN SERIE
1. Complete la Tabla 1. Tabla 1: Circuitos en Serie R (Ω) V (V) R 1 = V 1 = R 2 = V 2 = R 3 = V 3 = RS_exp = VS_exp = RS_teo = VS_teo = 1.a. Escriba la ecuación de la resistencia equivalente del circuito conectado en serie. RS =¿ Escriba el resultado de la resistencia eléctrica equivalente teórico ( RS_teo ) obtenida con ayuda de su hoja de cálculo: R ¿=¿
