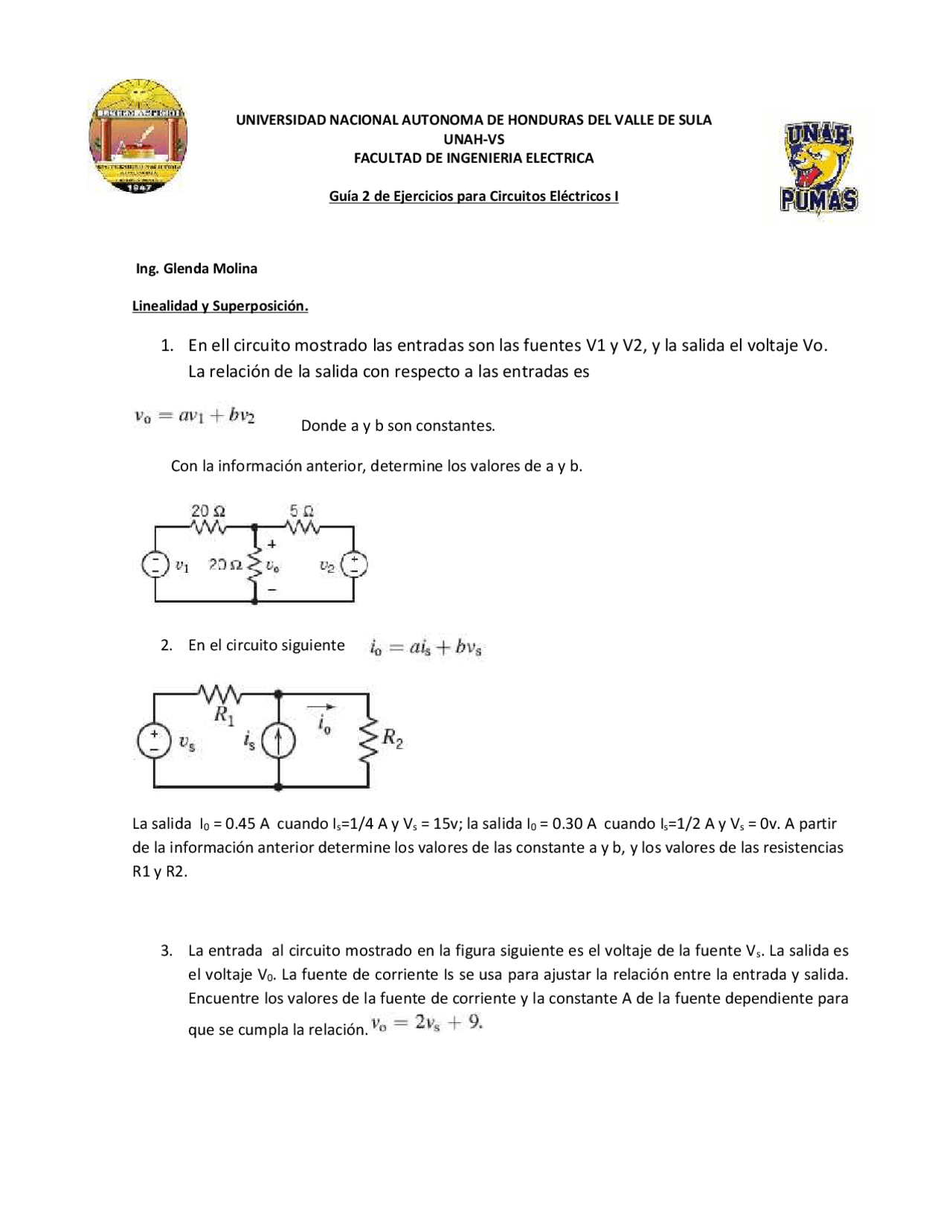

UNIVERSIDAD NACIONAL AUTONOMA DE HONDURAS DEL VALLE DE SULA
UNAH-VS
FACULTAD DE INGENIERIA ELECTRICA
Guía 2 de Ejercicios para Circuitos Eléctricos I
Ing. Glenda Molina
Linealidad y Superposición.
1. En ell circuito mostrado las entradas son las fuentes V1 y V2, y la salida el voltaje Vo.
La relación de la salida con respecto a las entradas es
Donde a y b son constantes.
Con la información anterior, determine los valores de a y b.
2. En el circuito siguiente
La salida I0= 0.45 A cuando Is=1/4 A y Vs= 15v; la salida I0= 0.30 A cuando Is=1/2 A y Vs= 0v. A partir
de la información anterior determine los valores de las constante a y b, y los valores de las resistencias
R1 y R2.
3. La entrada al circuito mostrado en la figura siguiente es el voltaje de la fuente Vs. La salida es
el voltaje V0. La fuente de corriente Is se usa para ajustar la relación entre la entrada y salida.
Encuentre los valores de la fuente de corriente y la constante A de la fuente dependiente para
que se cumpla la relación.
pf3
pf4
pf5
Discount

En oferta

Vista previa parcial del texto

¡Descarga Ejercicios de Circuitos Eléctricos I: Linealidad, Superposición, Thevenin y Norton y más Ejercicios en PDF de Análisis de Circuitos Eléctricos solo en Docsity!

UNIVERSIDAD NACIONAL AUTONOMA DE HONDURAS DEL VALLE DE SULA UNAH-VS FACULTAD DE INGENIERIA ELECTRICA Guía 2 de Ejercicios para Circuitos Eléctricos I Ing. Glenda Molina Linealidad y Superposición.

1. En ell circuito mostrado las entradas son las fuentes V1 y V2, y la salida el voltaje Vo.

La relación de la salida con respecto a las entradas es

Donde a y b son constantes. Con la información anterior, determine los valores de a y b.

  1. En el circuito siguiente La salida I 0 = 0.45 A cuando Is=1/4 A y Vs = 15v; la salida I 0 = 0.30 A cuando Is=1/2 A y Vs = 0v. A partir de la información anterior determine los valores de las constante a y b, y los valores de las resistencias R1 y R2.
  2. La entrada al circuito mostrado en la figura siguiente es el voltaje de la fuente Vs. La salida es el voltaje V 0. La fuente de corriente Is se usa para ajustar la relación entre la entrada y salida. Encuentre los valores de la fuente de corriente y la constante A de la fuente dependiente para que se cumpla la relación.
  1. La respuesta de Vo está dada por , a partir de lo anterior encuentre las constantes a, b y c.
  2. La respuesta Vo en el circuito mostrado está relacionada con la ecuación siguiente: Encuentre, el valor de I2 y R.
  3. Encuentre el valor de la fuente E, a partir de los datos mostrados en el siguiente circuito.
  1. Encuentre la corriente Io, utilizando equivalente de Norton.
  2. Encuentre el equivalente de Thevenin entre las terminales a y b, utilice el procedimiento Voc, Isc.
  3. Encuentre el equivalente de Norton entre las terminales a y b.
  4. En el circuito siguiente:

El circuito equivalente de Thevenin entre las terminales de la resistencia Rb, genera los valores de Vth = 15V y Rth = 60 Ω. A partir del circuito y los datos del equivlente de thevenin encuentre: a. Los valores de Vs y Ra.

b. El valor de Rb requerido para que i = ½ A.

c. El Valor de Rb requerido para que v = 12v.

  1. Un resistor R es conectado en una caja que representa un circuito lineal, los valores de R se cambian dando como resultado los valores dados en la tabla. A partir de los datos dados encuentre: a. Los valores del circuito de Thevenin de la caja. b. El valor del voltaje cuando la resistencia se cambia a 8 ohmios
  2. Encuentre el valor de la resistencia Ro para la cual el circuito entrega la máxima transferencia de potencia.

16. Cuando se conecta una fuente de voltaje de prueba Vp, genera una relación igual a :

A partir de la información dad encuentre el valor de K que hace verdadera la ecuación

anterior y dibuje el equivalente de Thevenin resultante de la red para las terminales a y b.

19. Utilizando equivalente de Thevenin o Norton encuentre, el valor de la resistencia R, con la

información dada en el circuito.

20. Si A=20 V/V y Ro =10 Ω, encuentre el valor de RL para que el circuito entregue su máxima

transferencia de potencia, y el valor de la potencia que puede el circuito entregar.

21. En la figura siguiente se muestra dos circuitos, el segundo es el equivalente de Norton del

primero entre las terminales donde está conectado el inductor a partir de la información que

se le da encuentre: a. el valor de R b. El valor de la corriente de Norton o Isc. (R en

Ohmios)
