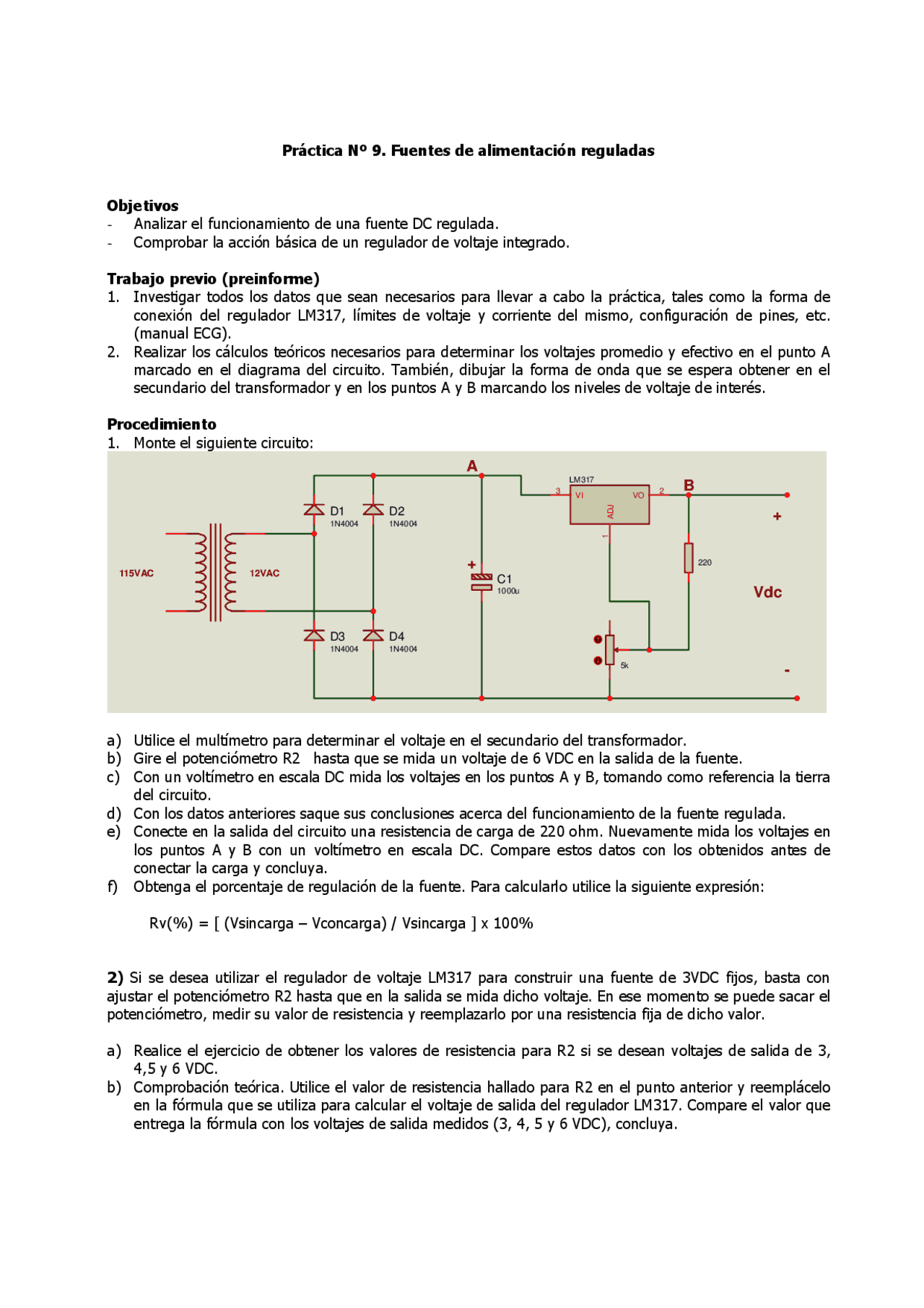

Práctica Nº 9. Fuentes de alimentación reguladas
Objetivos
- Analizar el funcionamiento de una fuente DC regulada.
- Comprobar la acción básica de un regulador de voltaje integrado.
Trabajo previo (preinforme)
1. Investigar todos los datos que sean necesarios para llevar a cabo la práctica, tales como la forma de
conexión del regulador LM317, límites de voltaje y corriente del mismo, configuración de pines, etc.
(manual ECG).
2. Realizar los cálculos teóricos necesarios para determinar los voltajes promedio y efectivo en el punto A
marcado en el diagrama del circuito. También, dibujar la forma de onda que se espera obtener en el
secundario del transformador y en los puntos A y B marcando los niveles de voltaje de interés.
Procedimiento
1. Monte el siguiente circuito:
D1
1N4004
D2
1N4004
D3
1N4004
D4
1N4004
C1
1000u
VI
3VO 2
ADJ
1
LM317
220
5k
115VAC 12VAC
+
AB
+
-
Vdc
a) Utilice el multímetro para determinar el voltaje en el secundario del transformador.
b) Gire el potenciómetro R2 hasta que se mida un voltaje de 6 VDC en la salida de la fuente.
c) Con un voltímetro en escala DC mida los voltajes en los puntos A y B, tomando como referencia la tierra
del circuito.
d) Con los datos anteriores saque sus conclusiones acerca del funcionamiento de la fuente regulada.
e) Conecte en la salida del circuito una resistencia de carga de 220 ohm. Nuevamente mida los voltajes en
los puntos A y B con un voltímetro en escala DC. Compare estos datos con los obtenidos antes de
conectar la carga y concluya.
f) Obtenga el porcentaje de regulación de la fuente. Para calcularlo utilice la siguiente expresión:
Rv(%) = [ (Vsincarga – Vconcarga) / Vsincarga ] x 100%
2) Si se desea utilizar el regulador de voltaje LM317 para construir una fuente de 3VDC fijos, basta con
ajustar el potenciómetro R2 hasta que en la salida se mida dicho voltaje. En ese momento se puede sacar el
potenciómetro, medir su valor de resistencia y reemplazarlo por una resistencia fija de dicho valor.
a) Realice el ejercicio de obtener los valores de resistencia para R2 si se desean voltajes de salida de 3,
4,5 y 6 VDC.
b) Comprobación teórica. Utilice el valor de resistencia hallado para R2 en el punto anterior y reemplácelo
en la fórmula que se utiliza para calcular el voltaje de salida del regulador LM317. Compare el valor que
entrega la fórmula con los voltajes de salida medidos (3, 4, 5 y 6 VDC), concluya.
