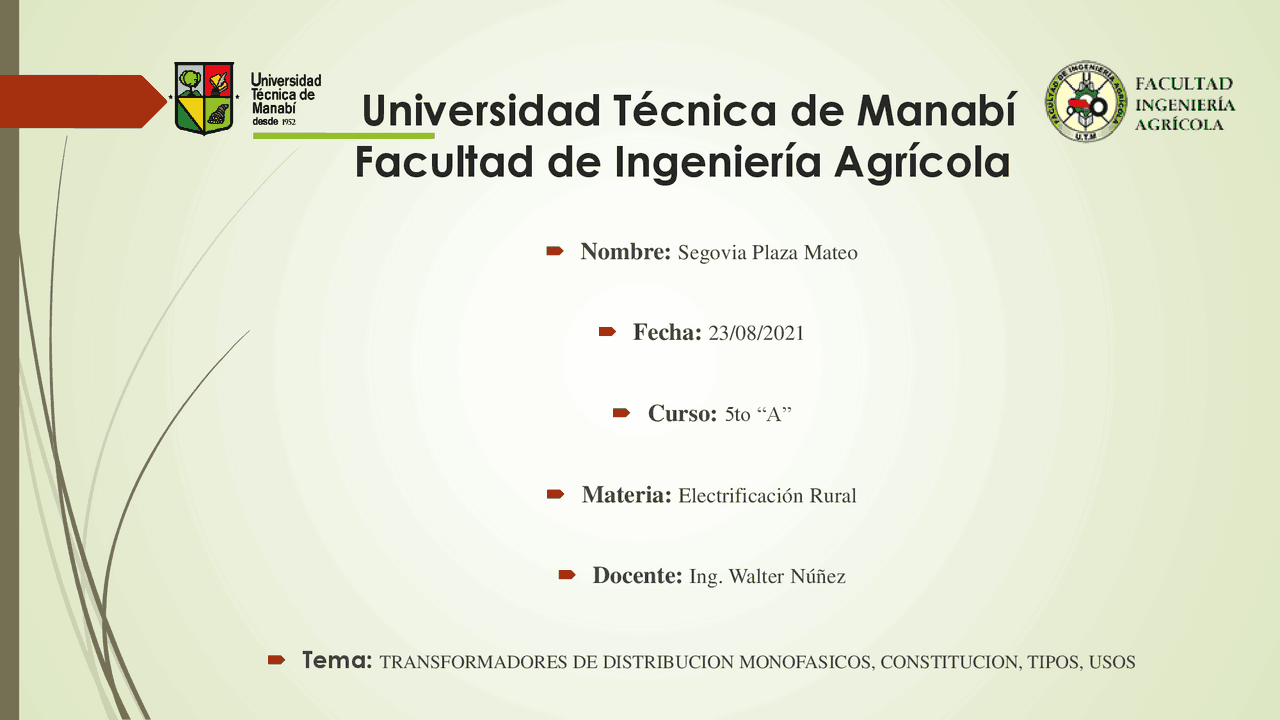

Universidad Técnica de Manabí
Facultad de Ingeniería Agrícola
Nombre: Segovia Plaza Mateo
Fecha: 23/08/
Curso: 5to “A”
Materia: Electrificación Rural
Docente: Ing. Walter Núñez
Tema: TRANSFORMADORES DE DISTRIBUCION MONOFASICOS, CONSTITUCION, TIPOS, USOS
Introducción:
Abordaremos todo lo relacionado a transformadores monofásicos, como es su fabricación, su
importancia, el cuidado correspondiente, que tipos de transformadores existen ,donde lo vamos a
utilizar y porque, por supuesto también sus usos, es decir donde será el espacio correcto para
instalar un transformador y que cumpla su trabajo de manera correcta ,en el lugar correcto y que a
futuro no presente inconvenientes.
Esto ayudara a desempeñar un trabajo técnico correcto con ayuda de toda esta información.
¿ Su objetivo?
Los vemos en todas partes , a veces pensamos que son inútiles ,pero no comprendemos su gran importancia en la vida
diaria ,cumpliendo una función especifica e importante.
¿ Su misión?
Transformar el alto voltaje de las líneas eléctricas de alta tensión ,en el bajo voltaje adecuado para uso domestico, para
que nuestros equipos, electrodomésticos, no sufran descargas.
¿ Como Funcionan?
El principio básico de funcionamiento es que al poner una corriente alterna en el devanado primario se crea un flujo
magnético en el núcleo del transformador, y por lo tanto, también se crea en el devanado secundario. En consecuencia,
se produce un voltaje variable en el devanado secundario, puede ser mayor o menor dependiendo del tipo de
transformador
¿Como se fabrican?
Empezamos con dos materiales que son, papel impregnado de cola epoxica pegado a un bloque de madera y una lamina de
aluminio de 3mm de grosor ,esta lamina resiste la corriente a alto voltaje, se fijan estos dos materiales al bloque y se giran
envolviéndolos.
Luego seguimos con un juego de barras de aluminio llamado conductor de bajo voltaje envía corriente de bajo voltaje fuera
del transformador. Doblamos el conductor y pasamos la pieza a otra maquina giratoria para seguir envolviéndola.
El papel aislante lleva cola epoxica en ambas caras, la cola se derretirá después inmovilizando después a varios componentes
de la pieza
En la siguiente sección se aplica mas papel encolado ,luego hilo de cobre ecolado,enrrollando una capa de hilo de cobre el
papel. Repitiendo el proceso dos veces formando un doble capa de hilo de cobre.
Se suelda un cable conductor de alta tensión al hilo de cobre y nuevamente envolvemos con otra capa de hilo de cobre.
Se suelda un hilo conductor de salida que estará sobresalido en el cilindro del transformador y unos cables recubiertos de
vinilo que se conectaran a diversos voltajes.
Se crea la bovina y ahora con acero magnético se hace el otro componente principal llamado núcleo
Finalizado todo esto se ingresa a un horno a 135 grados ya que el calor secara todo rastro de humedad para mejorar el
aislamiento.
Por ultimo se instala el cilindro de acero con todos los otros componentes, se cubre con una goma todo el contorno y se
atornilla con un cable de masa ,luego se inserta 3 BORNES termoplásticos conectándolo con el conductor de bajo voltaje,
atornillándolos al tanque, con una maquina se llena hasta el tope de aceite dielectico,se usa por sus propiedades térmicas
aislantes, por ultimo se pasa un cable conductor por el aislador termoplástico y se coloca en su sitio, después el conductor de
alto voltaje ,acordémonos que antes de ser comercializados tiene que pasar por un sin numero de pruebas para comprobar su
correcto funcionamiento.
Transformadores Monofásicos
Un Transformador Monofásico es un dispositivo eléctrico diseñado para transferir corriente alterna o
tensión de un circuito eléctrico a otro por inducción electromagnética. Un transformador monofásico,
se encuentra formado básicamente por un núcleo electromagnéticos y de dos enrollamientos
(Devanados ) , uno el primario y el otro el secundario, en contacto con un medio de aceite dieléctrico
para que no se caliente. Sumergidos en aceite aislante para ser conectados en redes de media tensión
Fase-Fase o Fase-Neutro (hasta 34.5KV), con BIL máximo de 200KV y potencias disponibles desde
3KVA hasta 500KVA.
Partes de un Transformador
Monofásico:
Transformador eléctrico monofásico tipo Sumergible:
Los transformadores de distribución tipo sumergible son empleados en el suministro de energía eléctrica en aquellas zonas
residenciales, cargas comerciales y alumbrado público, donde la distribución de dicha energía se hace de forma subterránea.
Los transformadores son instalados en sótanos, que debido a condiciones meteorológicas adversas pueden inundarse.
Las redes subterráneas de energía poseen una mayor confiabilidad, debido a que su funcionamiento no se ve afectado por
condiciones meteorológicas adversas y otros agentes externos que pudieran ocasionar una falla en el sistema; es por esto que
el transformador tipo sumergible representa una alternativa confiable al transformador tipo intemperie o pedestal.
Dimensiones:
Potencia nominal desde 50kVA hasta 500kVA.
Voltaje primario desde 4800V hasta 7200V.
Voltaje secundario desde 120V hasta 240V.
Frecuencia nominal de operación 50 o 60Hz.
Cubrimiento de brea epoxi poliamida
Transformadores Monofásicos tipo pedestal
Para un alto nivel de seguridad y estética en sistemas de distribución subterránea, este transformador
garantiza un servicio continuo de la energía eléctrica, de manera confiable y segura pues están
provistos de accesorios para protección contra sobre-tensiones y sobre-corrientes.
Se instalan en centros comerciales, zonas residenciales, hoteles, centros recreativos y
establecimientos públicos.
Características técnicas:
Transformador monofásico de distribución tipo pedestal, operación radial y anillo de frente muerto
Tensiones primarias estándar: 13,200 volts, 23,000 volts, 34,500 volts, con cuatro derivaciones al 2.5%, 2 arriba y 2
abajo del voltaje nominal, conexión delta
Tensiones secundarias estándar: 120/240 volts, conexión serie-paralelo
Transformadores Monofásicos tipo Subestación
Transformador comúnmente usado para transferir la energía eléctrica a circuitos de servicios del
consumidor: industrial, comercial y residencial. Se los puede montar en poste o cámara de distribución
de acuerdo a las normativas de las empresas distribuidoras de energía eléctrica.
Características Técnicas:
Hasta 28,000 KVA
Devanados de aluminio hasta 5,000 kVA
Hasta 34,500 V conectado en delta o estrella
Hasta 200 KV
Cambiador de derivaciones: ±2, 2.5% -
Operación radial - Frente vivo
Boquillas de porcelana
Transformador eléctrico Monofásico tipo poste:
En la actualidad, el suministro de energía se realiza principalmente a través de distribución aérea, por lo que los
transformadores tipo poste son requeridos para la ampliación de las redes eléctricas. Ya sea para mantener un suministro
eficiente de las líneas aéreas existentes, con equipos que proporcionen confiabilidad de operación, como para realizar las
expansiones de los nuevos tendidos aéreos que se requieran.
Estos aparatos son aplicados a sistemas de distribución aéreos, tales como, fraccionamientos residenciales ,urbanizaciones
,zonas rurales esta ultima es donde mas se utiliza ya que su instalación es fácil y sus precios son accesibles.
Cuenta con un sistemas de refrigeración natural en aceite dieléctrico y sus Voltaje pueden ser en el primario hasta 34.5 KV
y secundario 240/120, cumplimos la norma Nacional NTE INEN 2120.
Características Técnicas:
Capacidad (KVA): 10, 15, 25, 37.5, 50, 75, 100
Voltaje Primario (V): 13200 (13200YT/7620), 23000 (22860YT/13200) y 33000 (33000YT/19050)
Voltaje Secundario (V): 120/
Tipo de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC)
Conexión Primaria: Monofásica para 1 hilo o monofásica para 2 hilos.
Conexión Secundaria: Paralelo o Serie (3 hilos)
Relación de Transformación:
Formula:
𝐍𝐏 : Numero de vueltas del devanado primerio de entrada 𝐍𝐒 : Numero de vueltas del devanado secundario o de salida 𝐕𝐏 : Voltaje aplicado en la entrada primaria 𝐕𝐒: Voltaje obtenido en el secundario de salida 𝐈𝐒: Intensidad que llega al devanado primario 𝐈𝐏: Intensidad Generada por el devanado secundario
Conclusiones:
En resumido detalles los transformadores eléctricos han venido a cambiar el mundo es indispensable en la vida industrial, y, convencional de las personas, los transformadores eléctricos tiene la capacidad de darnos el voltaje y la intensidad adecuada para nuestros equipos electrónicos. Cabe recalcar que el para poder instalar estos equipos electrónicos se debe hacer, mediante personas competentes y profesionales del tema, ya que instalarlo de manera empírica, puede ocasionar graves daños hacia la integridad humana y también hacia nuestros bienes, por qué un transformador mal instalado desencadenaría un cortocircuito y pues dañarían nuestros artefactos y equipos electrónicos.
Bibliografías: del tema., D. (s / f). CIDEAD. 2 O^ BACHILLERATO. ELECTROTECNIA.3 a^ Eva. Tema 18.- El Transformaddor. Iesalfonsox.es. Recuperado el 19 de agosto de 2021, de http://iesalfonsox.es/wp-content/uploads/2015/09/Tema-18transformador.pd ¿QUÉ ES UN TRANSFORMADOR ELÉCTRICO Y CÓMO FUNCIONA? (2020, 1 de marzo). Com.co. https://jdelectricos.com.co/transformador-electrico/ Transformadores, T. 1. (s / f). Máquinas Eléctricas II. Unican.es. Recuperado el 19 de agosto de 2021, de https://ocw.unican.es/pluginfile.php/2806/course/section/2597/01_Transformadores.pdf De energía eléctrica en aquellas zonas residenciales, LT de DTSSE en el S., Comerciales y alumbrado público, C., & de forma subterránea. Los transformadores son instalados en sótanos, D. la D. de DE se H. (s / f). TRANSFORMADOR MONOFÁSICO TIPO SUMERGIBLE. Iadiexport.com. Recuperado el 19 de agosto de 2021, de https://iadiexport.com/assets/productos-files/Transformadores%20monof%c3%a1sicos%20tipo%20sumergible/transformadores-monofasicos-sumergible.pdf inicio - Grupo IG. (2017, 1 de junio). Com.mx. https://grupoig.com.mx/ Edu.ec. Recuperado el 19 de agosto de 2021, de https://dspace.ups.edu.ec/bitstream/123456789/10657/1/UPS-GT001566.pdf Agronoms.cat. Recuperado el 19 de agosto de 2021, de https://www.agronoms.cat/media/upload/editora_24//Transformadores%20tipo%20Poste_editora_242_148.pdf Pgdistribuciones.com. Recuperado el 19 de agosto de 2021, de http://pgdistribuciones.com/productos/iemsa.pdf Transformadoresycontrol.com. Recuperado el 19 de agosto de 2021, de http://www.transformadoresycontrol.com/prolec/transformador_poste_monofasico_prolec.pdf El Transformador monofasico. (s / f). Blogspot.com. Recuperado el 19 de agosto de 2021, de https://mquinas-electricas.blogspot.com/2013/02/el-transformador- monofasico.html Sumoza, J. (2020, 13 de febrero). Los 6 Tipos De Transformadores Monofásicos, Usos Y Función. Electromundo.pro. https://electromundo.pro/tipos-de- transformadores-monofasicos-y-sus-usos/ Transformador Monofásico Tipo Poste. (s / f). Portotransformadores.com. Recuperado el 19 de agosto de 2021, de https://portotransformadores.com/productos/transformador-monofasico-tipo-poste/ Transformadores Tipo Poste Monofasico - RTE de México. (2017, 28 de mayo). Rte.mx. https://rte.mx/transformadores/poste-monofasi
