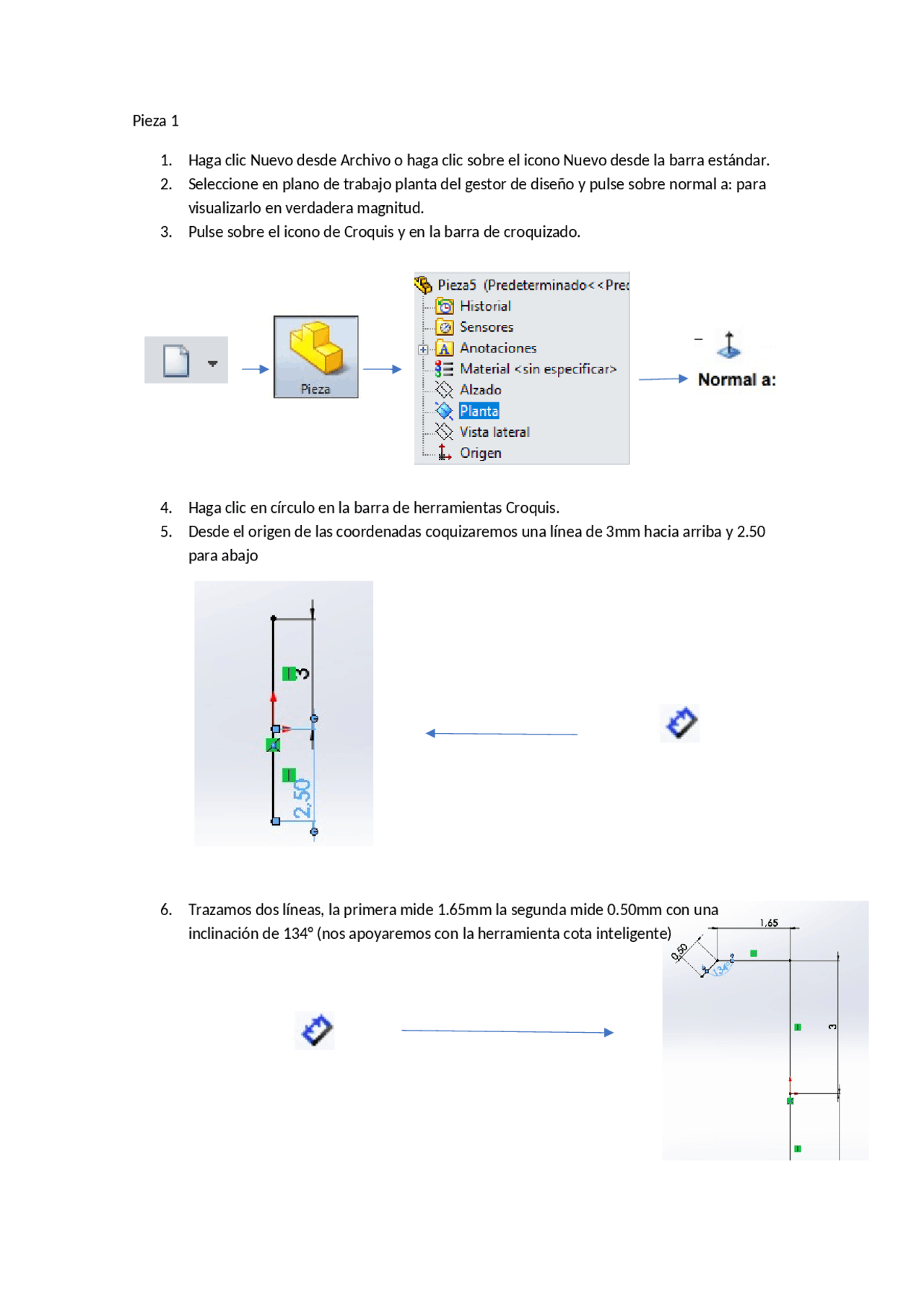

Pieza 1
1. Haga clic Nuevo desde Archivo o haga clic sobre el icono Nuevo desde la barra estándar.
2. Seleccione en plano de trabajo planta del gestor de diseño y pulse sobre normal a: para
visualizarlo en verdadera magnitud.
3. Pulse sobre el icono de Croquis y en la barra de croquizado.
4. Haga clic en círculo en la barra de herramientas Croquis.
5. Desde el origen de las coordenadas coquizaremos una línea de 3mm hacia arriba y 2.50
para abajo
6. Trazamos dos líneas, la primera mide 1.65mm la segunda mide 0.50mm con una
inclinación de 134° (nos apoyaremos con la herramienta cota inteligente)
