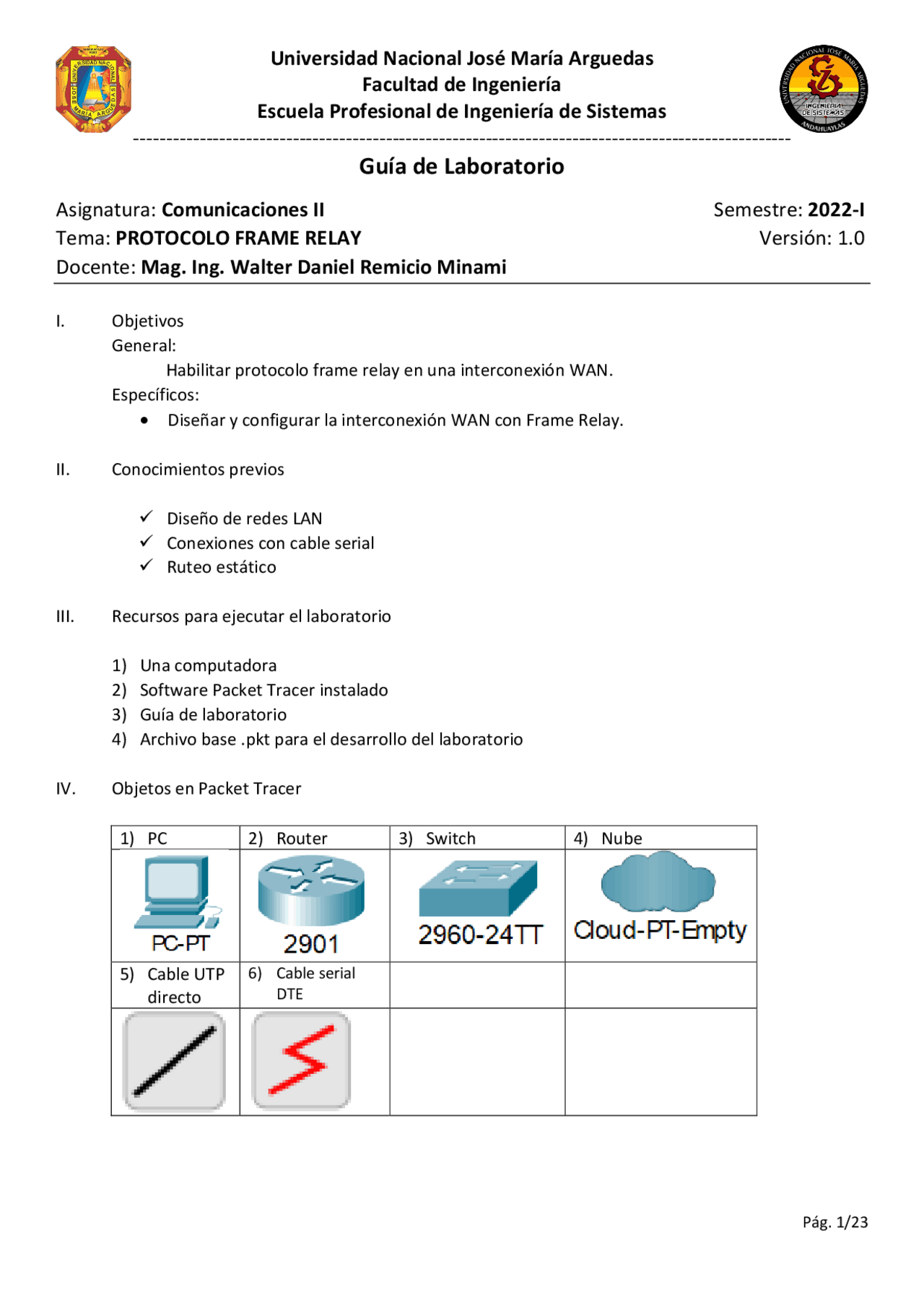

Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
Guía de Laboratorio
Asignatura: Comunicaciones II Semestre: 2022-I
Tema: PROTOCOLO FRAME RELAY Versión: 1.
Docente: Mag. Ing. Walter Daniel Remicio Minami
I. Objetivos General: Habilitar protocolo frame relay en una interconexión WAN. Específicos:
- Diseñar y configurar la interconexión WAN con Frame Relay.
II. Conocimientos previos
Diseño de redes LAN Conexiones con cable serial Ruteo estático
III. Recursos para ejecutar el laboratorio
- Una computadora
- Software Packet Tracer instalado
- Guía de laboratorio
- Archivo base .pkt para el desarrollo del laboratorio
IV. Objetos en Packet Tracer
PC 2) Router 3) Switch 4) Nube
Cable UTP directo
Cable serial DTE
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
V. Procedimiento
- Abrir el archivo base Dentro encontraremos dos redes LAN operativas cuyas IP se detallan en el cuadro inferior.
Giga0/0 Serial0/3/ ROUTER LAB01 192.168.1.1 10.0.0. ROUTER LAB02 192.168.2.1 10.0.0.
Fast0/ LAB01 PC1 192.168.1. LAB02 PC2 192.168.2.
Interconectaremos el LAB01 con el LAB02 utilizando el protocolo Frame Relay.
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
2.5. Hacer click sobre el objeto Cloud-PT para abrir sus propiedades.
2.6. Asignar un nombre para que pueda ser identificado. Entramos a la pestaña Config (configuraciones) y en el recuadro Display Name colocamos el nombre FRAME RELAY.
1 2
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
2.7. Añadir las interfaces necesarias para que funcione el diseño. En esto caso le añadiremos dos módulos seriales. Entramos a la pestaña Physical (vista física) y antes de añadir el módulo, apagamos el dispositivo.
2.8. Hacemos click en el módulo PT-CLOUD-NM-1S y lo arrastramos hacia una de las ranuras vacías.
1
2
1
2
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
2.10. Conectar cada router 2901 a la nube FRAME RELAY. Recuerda que los routers 2901 deben tener agregado el modulo para usar interface serial ( HWIC-2T ).
2.11. Conectar la interface S0/3/0 del ROUTER LAB01 con una interface serial de la nube FRAME RELAY que se encuentre libre; y repetir el paso con el ROUTER LAB.
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
- Configurar los routers para utilizar encapsulamiento Frame Relay 3.1. Hacer click en el dispositivo ROUTER LAB01 para entrar a sus propiedades.
3.2. Ingresar a la pestaña CLI (comand line interface).
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
3.6. Guardamos la configuración.
RouterLab01(config-if)#do wr RouterLab01(config-if)#
3.7. Repetimos los mismos pasos en el dispositivo ROUTER LAB
RouterLab02>enable RouterLab02#conf terminal RouterLab02(config)#interface s0/3/ RouterLab02(config-if)#encapsulation frame-relay RouterLab02(config-if)#do wr RouterLab02(config-if)#
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
3.8. Hacer click en la nube FRAME RELAY para entrar a sus propiedades
3.9. Hacer click en la pestaña Config y hacer click en la interface serial Serial.
1
2
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
3.11. Ahora hacer click en la interface Serial3. A esta interface se conecta el dispositivo ROUTER LAB02. Del mismo modo que el paso anterior, configuramos el siguiente DLCI: 201 / Para identificar que el ROUTER LAB02 se comunicará con el ROUTER LAB
Colocamos 201 en el recuadro DLCI y colocamos RL02->RL01 en el recuadro Name.
Hacer click en el botón Add.
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
3.12. Hacer click en la opción Frame Relay
3.13. Ahora se debe seleccionar adecuadamente las interfaces seriales y los DLCI para que la comunicación sea adecuada entra ambas redes. Al lado izquierdo se coloca el origen y al lado derecho el destino.
Al lado izquierdo seleccionamos la interface Serial.
1
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
Hacer click en el botón Add.
- Configurar las rutas para que puedan conectarse ambos laboratorios 4.1. Hacer click en el dispositivo ROUTER LAB01 para entrar a sus propiedades y entrar a la pestaña Config.
1
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
4.2. Hacer click en la opción de ruteo Static (estático).
Colocamos los siguientes parámetros en sus respectivos campos: Network la ip 192.168.2. Mask la ip 255.255.255. Next Hop la ip 10.0.0. Esto debido a que queremos conectividad desde el dispositivo LAB01 PC1 hacia el dispositivo LAB02 PC1 cuya ip se encuentra en el segmento 192.168.2.0, y desde el ROUTER LAB01 el siguiente salto para llegar es la ip 10.0.0.2 que se encuentra en la interface serial del ROUTER LAB02. Consideramos como máscara a la máscara usada ese segmento.
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
Hacer click en el botón Add.
- Hacemos una prueba utilizando Simple PDU desde el dispositivo LAB01 PC1 a LAB02 PC
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
5.1. Para tener la certeza que está funcionando con protocolo PPP , podemos cambiar al modo SIMULATION (simulación) y abrir la información del PDU
En la esquina inferior derecha hacemos click en el botón Simulation
1.1.1. Hacemos click en el botón Play
1.1.2. Cuando empiece a verse la simulación y el sobre del PDU haya pasado el router,
1
