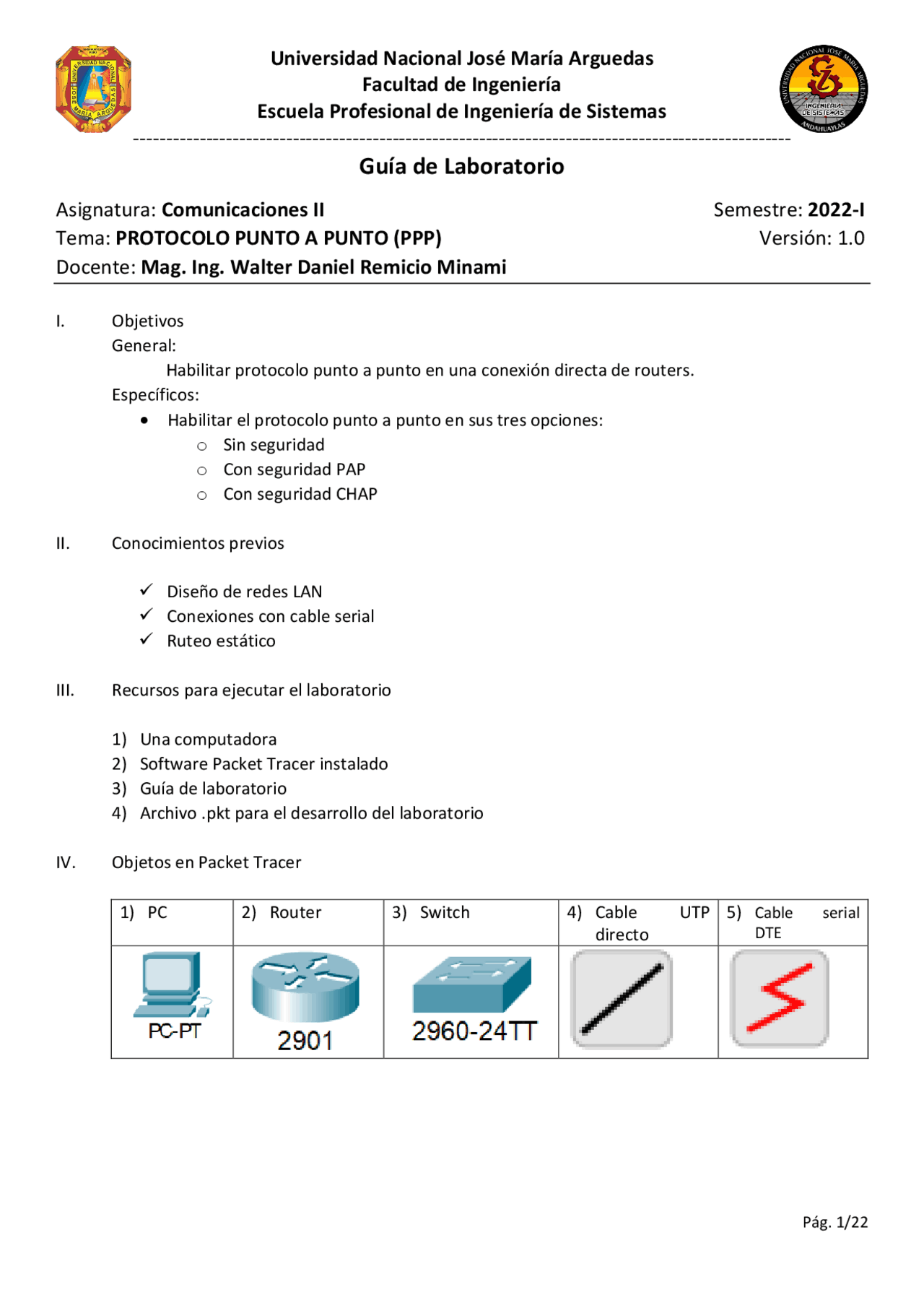

Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
Guía de Laboratorio
Asignatura: Comunicaciones II Semestre: 2022-I
Tema: PROTOCOLO PUNTO A PUNTO (PPP) Versión: 1.
Docente: Mag. Ing. Walter Daniel Remicio Minami
I. Objetivos General: Habilitar protocolo punto a punto en una conexión directa de routers. Específicos:
- Habilitar el protocolo punto a punto en sus tres opciones: o Sin seguridad o Con seguridad PAP o Con seguridad CHAP
II. Conocimientos previos
Diseño de redes LAN Conexiones con cable serial Ruteo estático
III. Recursos para ejecutar el laboratorio
- Una computadora
- Software Packet Tracer instalado
- Guía de laboratorio
- Archivo .pkt para el desarrollo del laboratorio
IV. Objetos en Packet Tracer
PC 2) Router 3) Switch 4) Cable UTP directo
Cable serial DTE
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
V. Procedimiento
- Abrir el archivo Dentro encontraremos dos redes LAN operativas cuyas IP se detallan en el cuadro inferior.
Giga0/0 Serial0/3/ ROUTER LAB01 192.168.1.1 10.0.0. ROUTER LAB02 192.168.2.1 10.0.0.
Fast0/ LAB01 PC1 192.168.1. LAB02 PC2 192.168.2.
Interconectaremos el LAB01 con el LAB02 utilizando el protocolo Punto a Punto (PPP).
SIN SEGURIDAD
- Se recomienda guardar el archivo base con otro nombre
- Interconectar y configurar los routers
2.1. Conecta la interfaz S0/3/0 del ROUTER LAB01 con la interfaz S0/3/0 del ROUTER LAB mediante cable serial DTE.
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
2.2.2. Hacer click en la opción de ruteo Static (estático).
Colocamos los siguientes parámetros en sus respectivos campos: Network la ip 192.168.2. Mask la ip 255.255.255. Next Hop la ip 10.0.0. Esto debido a que queremos conectividad desde el dispositivo LAB01 PC1 hacia el dispositivo LAB02 PC1 cuya ip se encuentra en el segmento 192.168.2.0, y desde el ROUTER LAB01 el siguiente salto para llegar es la ip 10.0.0.2 que se encuentra en la interface serial del ROUTER LAB02. Consideramos como máscara a la máscara usada ese segmento.
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
Hacer click en el botón Add.
2.2.3. Repetimos los pasos en el ROUTER LAB02. Entramos a sus rutas estáticas desde su configuración y colocamos los siguientes parámetros: Network la ip 192.168.1. Mask la ip 255.255.255. Next Hop la ip 10.0.0. Esto debido a que queremos conectividad desde el dispositivo LAB02 PC1 hacia el dispositivo LAB01 PC1 cuya ip se encuentra en el segmento 192.168.1.0, y desde el ROUTER LAB02 el siguiente salto para llegar es la ip 10.0.0.1 que se encuentra en la interface serial del ROUTER LAB01. Consideramos como máscara a la máscara usada ese segmento.
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
2.3. Configurar los routers para utilizar encapsulamiento Frame Relay 2.3.1. Hacer click en el dispositivo ROUTER LAB01 para entrar a sus propiedades.
2.3.2. Ingresar a la pestaña CLI (comand line interface).
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
2.3.3. Ingresar al modo configuración del dispositivo ROUTER LAB.
RouterLab01>enable RouterLab01#conf terminal RouterLab01(config)#
2.3.4. Ingresar a la interface serial que se conecta con el ROUTER LAB02. En este caso es la interface S0/3/.
RouterLab01(config)#interface s0/3/ RouterLab01(config-if)#
2.3.5. Cambiar el modo de encapsulamiento a PPP.
RouterLab01(config-if)#encapsulation ppp RouterLab01(config-if)#
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
2.4. Hacemos una prueba utilizando Simple PDU desde el dispositivo LAB01 PC1 a LAB02 PC
2.4.1. Para tener la certeza que está funcionando con protocolo PPP, podemos cambiar al modo SIMULATION (simulación) y abrir la información del PDU
En la esquina inferior derecha hacemos click en el botón Simulation
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
2.4.2. Hacemos click en el botón Play
2.4.3. Cuando empiece a verse la simulación y el sobre del PDU haya pasado el router,
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
SEGURIDAD PAP
- Se recomienda guardar el archivo base con otro nombre
- Tras completar toda la configuración PPP sin seguridad, ahora empezaremos a configurar los routers para que incluyan seguridad del tipo PAP. 3.1. Hacer click en el dispositivo ROUTER LAB01 para entrar a sus propiedades.
3.2. Ingresar a la pestaña CLI (comand line interface).
1
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
3.3. Ingresar al modo configuración del dispositivo ROUTER LAB.
RouterLab01>enable RouterLab01#conf terminal RouterLab01(config)#
3.4. Configuramos un usuario y contraseña dentro del mismo.
RouterLab01(config)#username epis1 password 1234 RouterLab01(config)#
3.5. Ahora ingresamos al ROUTER LAB02 y también le agregamos un usuario y contraseña.
RouterLab02>enable RouterLab02#conf terminal RouterLab02(config)#username epis2 password 4321 RouterLab02(config)#
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
3.8. Ahora ingresamos al ROUTER LAB02 y repetimos los mismos pasos, para configurar el uso de autenticación PAP y el enví del usuario y contraseña del ROUTER LAB01 en cada mensaje.
RouterLab02(config)#interface s0/3/ RouterLab02(config-if)#ppp authentication pap RouterLab02(config-if)#ppp pap sent-username epis1 password 1234 RouterLab02(config-if)#
3.9. En este momento ya configurados adecuadamente el ROUTER LAB01 y el ROUTER LAB02, debemos esperar un momento hasta que salga un mensaje indicando que la conexión se ha levantado nuevamente.
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
3.10. Hacemos una prueba utilizando Simple PDU desde el dispositivo LAB01 PC1 a LAB PC
3.11. Puede repetir el paso 2.4.1. para validar si efectivamente el PDU utiliza el protocolo punto a punto (PPP).
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
4.3. Ingresar al modo configuración del dispositivo ROUTER LAB.
RouterLab01>enable RouterLab01#conf terminal RouterLab01(config)#
4.4. Configuramos un usuario y contraseña dentro del mismo. En el caso de la autenticación CHAP se coloca como username el hostname del router destino y la contraseña deberá ser la misma en ambos. En este caso es RouterLab02.
RouterLab01(config)#username RouterLab02 password unajma RouterLab01(config)#
4.5. Entramos a la interface S0/3/0 para indicar que la autenticación será CHAP.
RouterLab01(config)#interface s0/3/ RouterLab01(config-if)#ppp authentication chap RouterLab01(config-if)#
Facultad de Ingeniería
Escuela Profesional de Ingeniería de Sistemas
- Nótese que hay un mensaje indicando que esta conexión de la interface se ha caído. En algunos casos el mensaje podría salir desde la consola del otro router o simplemente no aparecer.
4.6. Ahora ingresamos al ROUTER LAB02 y también le agregamos un usuario y contraseña. En este caso el usuario será el hostname del otro router que es RouterLab01 y la contraseña la misma que se puso en el ROUTER LAB01 que es unajma.
RouterLab02(config)#username RouterLab01 password unajma RouterLab02(config)#interface s0/3/ RouterLab02(config-if)#ppp authentication chap RouterLab02(config-if)#
- Nótese que hay un mensaje indicando que esta conexión de la interface se ha levantado. En algunos casos el mensaje podría salir desde la consola del otro router o simplemente no aparecer.
Tras esperar un momento la conexión debe haberse restablecido.
4.7. Hacemos una prueba utilizando Simple PDU desde el dispositivo LAB01 PC1 a LAB02 PC
