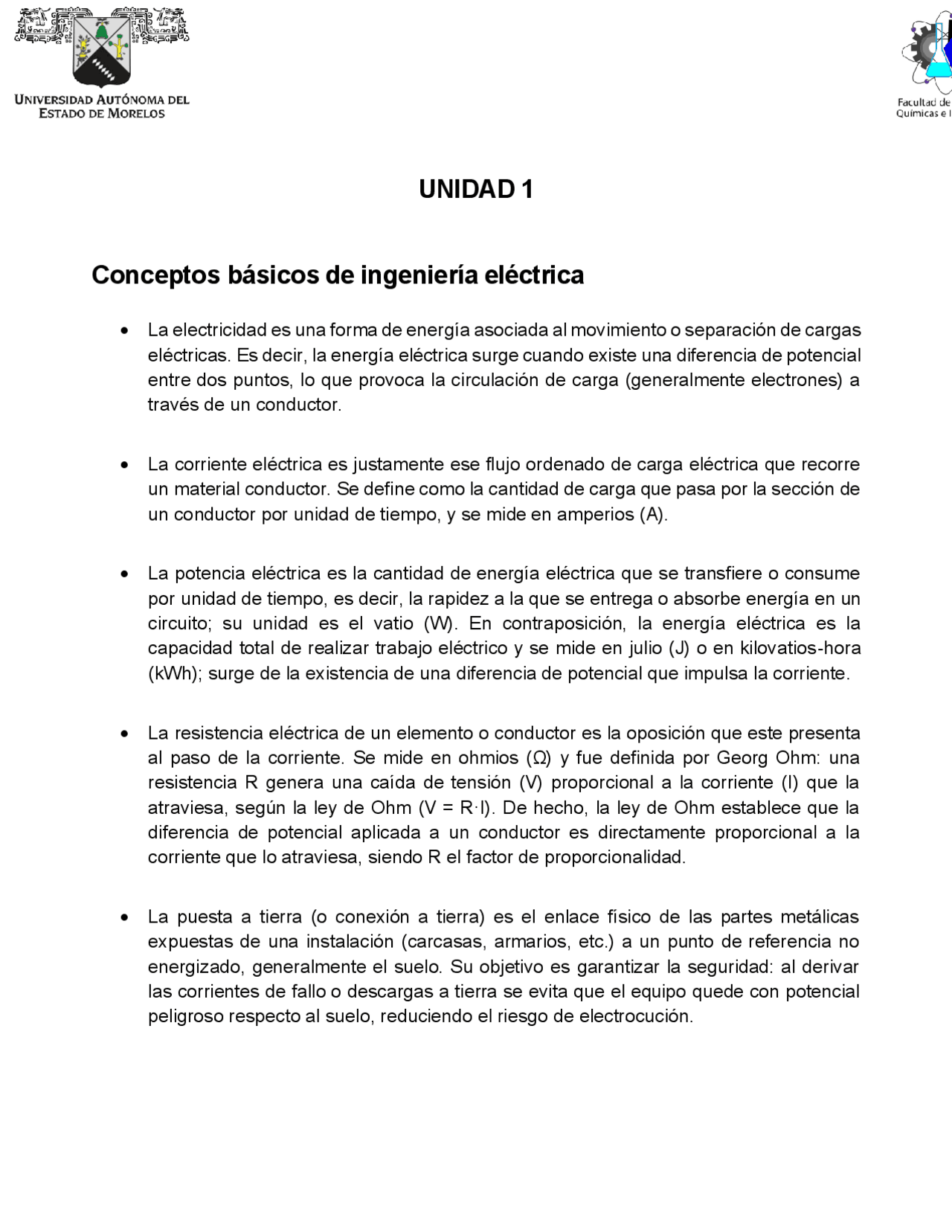

UNIDAD 1
Conceptos básicos de ingeniería eléctrica
- La electricidad es una forma de energía asociada al movimiento o separación de cargas eléctricas. Es decir, la energía eléctrica surge cuando existe una diferencia de potencial entre dos puntos, lo que provoca la circulación de carga (generalmente electrones) a través de un conductor.
- La corriente eléctrica es justamente ese flujo ordenado de carga eléctrica que recorre un material conductor. Se define como la cantidad de carga que pasa por la sección de un conductor por unidad de tiempo, y se mide en amperios (A).
- La potencia eléctrica es la cantidad de energía eléctrica que se transfiere o consume por unidad de tiempo, es decir, la rapidez a la que se entrega o absorbe energía en un circuito; su unidad es el vatio (W). En contraposición, la energía eléctrica es la capacidad total de realizar trabajo eléctrico y se mide en julio (J) o en kilovatios-hora (kWh); surge de la existencia de una diferencia de potencial que impulsa la corriente.
- La resistencia eléctrica de un elemento o conductor es la oposición que este presenta al paso de la corriente. Se mide en ohmios (Ω) y fue definida por Georg Ohm: una resistencia R genera una caída de tensión (V) proporcional a la corriente (I) que la atraviesa, según la ley de Ohm (V = R·I). De hecho, la ley de Ohm establece que la diferencia de potencial aplicada a un conductor es directamente proporcional a la corriente que lo atraviesa, siendo R el factor de proporcionalidad.
- La puesta a tierra (o conexión a tierra) es el enlace físico de las partes metálicas expuestas de una instalación (carcasas, armarios, etc.) a un punto de referencia no energizado, generalmente el suelo. Su objetivo es garantizar la seguridad: al derivar las corrientes de fallo o descargas a tierra se evita que el equipo quede con potencial peligroso respecto al suelo, reduciendo el riesgo de electrocución.
- Los conductores llamados fase, neutro y tierra son elementos típicos de las instalaciones monofásicas: la fase (o línea) es el conductor “activo” que transporta la corriente desde la fuente (red o transformador) hacia la carga; suele identificarse con color negro (o marrón/rojo) y maneja una tensión alrededor de 220 – 230 V en sistemas residenciales.
- El neutro es el conductor de retorno, con potencial cercano a cero, que cierra el circuito hacia la fuente. El cable neutro permite el equilibrio de cargas y completa el circuito; en condiciones normales no tiene tensión respecto a tierra (0 V). A diferencia del neutro, el conductor de tierra es puramente de protección: no transporta corriente durante el funcionamiento normal, solo conduce hacia el suelo cualquier sobrecorriente o fuga (sobretensiones) que se produzca en la instalación.
- Una instalación eléctrica es el conjunto organizado de conductores, dispositivos de protección, conexiones y equipos eléctricos necesario para llevar la energía eléctrica desde la fuente de suministro hasta los puntos de consumo (enchufes, luminarias, máquinas, etc.). En un sentido amplio abarca todos los sistemas de generación, transmisión, distribución y recepción de energía eléctrica empleados para dotar de servicio a edificaciones o instalaciones industriales.
energía primaria (como la del agua en caída, el calor de un combustible o la radiación solar) en corriente eléctrica. Una vez generada, la energía eléctrica se transporta por el sistema de transmisión. La red de transmisión está constituida por líneas de alta tensión y subestaciones elevadoras de voltaje, cuyo fin es llevar la energía eléctrica generada en las centrales hasta las zonas de consumo a grandes distancias. Elevando la tensión se reduce la corriente para una misma potencia, lo que minimiza las pérdidas por efecto Joule en los conductores. Finalmente, la distribución es el tramo que lleva la energía desde las subestaciones de transmisión o subtransmisión hasta los usuarios finales. En las redes de distribución la tensión se reduce mediante transformadores hasta niveles adecuados (p. ej. 380/220 V) y se utiliza un entramado de líneas de media y baja tensión. La red de distribución suministra la energía desde la subestación de distribución hasta los contadores de los consumidores, asegurando que cada hogar o industria reciba la electricidad a la tensión correcta. Factor de potencia y regulación de voltaje El factor de potencia (cos φ) es una medida de la eficacia con que se utiliza la energía eléctrica en un sistema de corriente alterna. Se define como la relación entre la potencia activa (P, la que realiza trabajo útil) y la potencia aparente (S, la magnitud total de voltaje por corriente). En términos simples, indica qué fracción de la energía suministrada se convierte en trabajo efectivo; su valor varía entre 0 y 1. Un factor de potencia cercano a 1 significa que casi toda la energía se usa eficientemente (p. ej. iluminar o mover motores). Valores inferiores a 1 indican que parte de la energía se desperdicia en forma de potencia reactiva (asociada a campos eléctricos o magnéticos en inductores y capacitores) y no realiza trabajo útil. La regulación de voltaje mide la capacidad de un sistema (como un transformador) para mantener la tensión de salida constante ante variaciones en la carga. Se cuantifica como la diferencia porcentual entre el voltaje en vacío y el voltaje a plena carga (ambos a la misma corriente de excitación). Una buena regulación de voltaje significa que al aumentar la demanda de corriente (carga) la tensión no cae demasiado, lo cual es esencial para asegurar un suministro estable a los usuarios.
UNIDAD 2
Centrales eléctricas y subestaciones Subtema ¿Qué es un generador eléctrico? Funcionamiento de una generadora eléctrica
2.1 Tipos de centrales eléctricas
¿Qué es una central eléctrica? Una central eléctrica es una instalación industrial diseñada para producir electricidad a gran escala. Su función principal es convertir energía primaria (como agua, combustibles fósiles, energía nuclear, radiación solar o biomasa) en energía eléctrica que puede ser distribuida a los consumidores. El proceso generalmente consiste en transformar la energía primaria en energía mecánica mediante turbinas o motores, y posteriormente en energía eléctrica mediante un generador. Las centrales eléctricas constituyen el primer eslabón del sistema eléctrico, que incluye generación, transmisión y distribución de energía. ¿Qué es un generador eléctrico? Un generador eléctrico es una máquina que transforma energía mecánica en energía eléctrica mediante el principio de inducción electromagnética, descubierto por Michael Faraday. Está compuesto principalmente por:
- Rotor: parte móvil que gira.
- Estator: parte fija donde se induce la corriente eléctrica. Cuando el rotor gira dentro de un campo magnético, se produce una diferencia de potencial en los conductores del estator, generando electricidad. En la mayoría de centrales eléctricas se utilizan alternadores, que producen corriente alterna (CA).
➢ Centrales térmicas convencionales Estas centrales generan electricidad mediante la combustión de combustibles fósiles como carbón, petróleo o gas natural. El calor generado produce vapor de agua a alta presión, que mueve una turbina de vapor conectada a un generador eléctrico. Ventajas
- Producción continua
- Tecnología ampliamente desarrollada Limitaciones
- Emisiones de CO₂
- Contaminación atmosférica
- Dependencia de combustibles no renovables ➢ Centrales nucleares Las centrales nucleares producen electricidad mediante la fisión nuclear controlada de elementos como el uranio. La energía liberada calienta agua para producir vapor, el cual mueve una turbina conectada a un generador eléctrico. Ventajas
- Gran capacidad de generación
- Bajas emisiones de CO₂ Limitaciones
- Gestión de residuos radiactivos
- Alto costo de construcción
- Riesgos de seguridad nuclear Centrales de biomasa Las centrales de biomasa generan electricidad utilizando materia orgánica como residuos agrícolas, forestales o industriales. La biomasa se quema o procesa para producir calor, que genera vapor para mover una turbina. Ventajas
- Energía renovable
- Aprovecha residuos orgánicos Limitaciones
- Emisiones contaminantes
- Necesidad de suministro constante de biomasa
➢ Centrales de ciclo combinado Las centrales de ciclo combinado utilizan turbinas de gas y turbinas de vapor en un mismo sistema. Primero se genera electricidad con una turbina de gas, y el calor de los gases de escape se aprovecha para producir vapor que mueve una segunda turbina. Ventajas
- Alta eficiencia energética (hasta 60%)
- Menor consumo de combustible Limitaciones
- Dependencia de combustibles fósiles
- Costos de instalación elevados ➢ Centrales solares o Centrales fotovoltaicas Transforman la radiación solar directamente en electricidad mediante paneles fotovoltaicos. Ventajas
- Energía limpia
- Bajo mantenimiento Limitaciones
- Producción intermitente
- Dependencia del clima Centrales termosolares Utilizan espejos o heliostatos para concentrar la radiación solar y generar vapor que mueve una turbina. Ventajas
- Posibilidad de almacenamiento térmico
- Mayor estabilidad de generación Limitaciones
- Costos elevados
- Necesidad de grandes superficies ➢ Centrales geotérmicas Aprovechan el calor del interior de la Tierra para producir vapor que mueve turbinas eléctricas. Ventajas
- Producción continua
- Baja emisión de contaminantes Limitaciones
- Limitadas a zonas geotérmicas
- Alto costo de perforación
➢ Tipos de conductores Los conductores utilizados en líneas de transmisión se clasifican principalmente en:
- ACSR (Aluminum Conductor Steel Reinforced) : aluminio reforzado con acero, muy usado por su resistencia mecánica.
- AAAC (All Aluminum Alloy Conductor) : aleación de aluminio con buena resistencia a la corrosión.
- AAC (All Aluminum Conductor) : conductor totalmente de aluminio.
- Conductores compuestos : combinan aluminio con materiales como fibra de carbono o vidrio para mejorar resistencia y peso. ➢ Materiales Los materiales más comunes de los conductores son:
- Aluminio (el más utilizado por ser ligero y buen conductor)
- Acero (para reforzar mecánicamente el cable)
- Cobre (usado principalmente en sistemas de menor voltaje)
Torres de transmisión
¿Qué es una torre de transmisión? Una torre de transmisión es una estructura metálica que sostiene los conductores eléctricos a una altura adecuada del suelo para garantizar seguridad, aislamiento y estabilidad mecánica de la línea. Estas torres están diseñadas para soportar el peso de los cables, la tensión mecánica y las condiciones ambientales como viento o lluvia. ➢ Partes de una torre de transmisión Las torres de transmisión están formadas por diferentes elementos estructurales:
- Cimentación o base
- Patas de la torre
- Cuerpo o estructura principal
- Crucetas
- Puntos de sujeción de aisladores
- Soporte para cables de guarda Cada uno de estos elementos contribuye a soportar las cargas mecánicas y garantizar la estabilidad de la línea. Tipos de torres de transmisión Las torres pueden clasificarse de acuerdo con su función o diseño:
- Torres de suspensión: sostienen el conductor en tramos rectos.
- Torres de anclaje o tensión: soportan la tensión del conductor.
- Torres de ángulo: permiten cambiar la dirección de la línea.
- Torres terminales: se ubican al inicio o final de la línea. También pueden clasificarse según su estructura:
- Torres reticuladas de acero
- Torres tubulares
- Postes de concreto o madera
Aisladores
¿Qué son los aisladores? Los aisladores eléctricos son dispositivos que separan eléctricamente los conductores de la torre o estructura que los sostiene, evitando que la corriente eléctrica se fugue hacia tierra. ➢ Tipos de aisladores Entre los principales tipos se encuentran:
- Aisladores de disco
- Aisladores tipo poste
- Aisladores tipo suspensión
- Aisladores poliméricos
Cables de guarda (pararrayos)
Los cables de guarda, también llamados hilos de guarda o cables pararrayos, son conductores ubicados en la parte superior de las torres de transmisión. Su función es proteger la línea contra descargas atmosféricas, interceptando los rayos y conduciendo la corriente hacia tierra. En muchos sistemas modernos se utilizan cables OPGW (Optical Ground Wire), que además de proteger contra rayos incluyen fibras ópticas para comunicaciones y control del sistema eléctrico.
Herrajes
Los herrajes son los accesorios metálicos que se utilizan para conectar los distintos elementos de la línea de transmisión. Entre sus funciones principales se encuentran:
- Sujetar los aisladores a las torres
- Fijar los conductores a los aisladores
- Permitir el ajuste de tensión de los cables
- Garantizar la estabilidad mecánica de la línea Estos elementos generalmente están fabricados de acero galvanizado para resistir la corrosión y las condiciones ambientales.
Cimentaciones
La cimentación es la base de concreto o estructura subterránea sobre la cual se construye la torre de transmisión. Su función principal es transmitir las cargas de la torre y de los conductores al suelo, asegurando estabilidad frente a esfuerzos como viento, peso de cables y vibraciones. Las cimentaciones se diseñan dependiendo de:
- Tipo de torre
- Condiciones del suelo
- Cargas estructurales
Derecho de Vía
El derecho de vía es una franja de terreno que se reserva para la construcción, operación y mantenimiento de las líneas de transmisión. Esta zona se mantiene libre de construcciones o vegetación que pueda interferir con los conductores. El ancho del derecho de vía depende de factores como:
- Nivel de voltaje de la línea
- Tipo de torre
- Distancias de seguridad establecidas por normas técnicas.
Voltajes con los que se transporta la energía eléctrica en México
En México, la Red Nacional de Transmisión opera con diferentes niveles de tensión para transportar energía eléctrica de forma eficiente. Entre los principales niveles se encuentran: Nivel de voltaje Uso principal 400 kV Transmisión principal de larga distancia 230 kV Transmisión regional 161 kV Transmisión secundaria 138 kV Subtransmisión 115 kV Subtransmisión 85 kV Subtransmisión 69 kV Subtransmisión y distribución Estas tensiones permiten transportar energía a grandes distancias reduciendo pérdidas eléctricas en el sistema.
➢ Clasificación por nivel de tensión Las subestaciones también pueden clasificarse de acuerdo con el nivel de voltaje con el que operan.
- Subestaciones de alta tensión Operan con voltajes superiores a 230 kV, y se utilizan principalmente en sistemas de transmisión de larga distancia.
- Subestaciones de media tensión Funcionan con niveles de tensión intermedios, generalmente entre 69 kV y 230 kV.
- Subestaciones de baja tensión Se utilizan para el suministro final a los usuarios, con tensiones inferiores a 69 kV. ➢ Clasificación por su aislamiento Según el tipo de aislamiento utilizado para proteger los equipos eléctricos, las subestaciones se clasifican en:
- Subestaciones aisladas en aire (AIS) Son las más comunes. Utilizan aire como medio aislante entre los equipos eléctricos. Requieren mayor espacio para garantizar las distancias de seguridad.
- Subestaciones aisladas en gas (GIS) Utilizan gas hexafluoruro de azufre (SF₆) como medio aislante. Permiten reducir considerablemente el espacio requerido para la instalación.
- Subestaciones híbridas Combinan tecnologías AIS y GIS, aprovechando las ventajas de ambos sistemas.
2.4 Distribución
¿Qué son los sistemas de distribución eléctrica? Los sistemas de distribución eléctrica son el conjunto de instalaciones encargadas de transportar la energía eléctrica desde las subestaciones de distribución hasta los consumidores finales, como viviendas, comercios, industrias y servicios públicos. El sistema de distribución constituye la última etapa del sistema eléctrico de potencia, y su objetivo principal es garantizar que la energía llegue a los usuarios con el nivel de voltaje adecuado y con la mayor confiabilidad posible. ¿Qué es una subestación de distribución? Una subestación de distribución es una instalación que recibe energía eléctrica desde la red de transmisión o subtransmisión y reduce el voltaje a niveles adecuados para su distribución a los usuarios. Estas subestaciones normalmente reducen voltajes como 115 kV o 69 kV a niveles de 13.8 kV o 23 kV, que posteriormente se distribuyen a través de redes eléctricas hacia los transformadores de los usuarios. ¿Cómo está constituida la red de distribución? La red de distribución eléctrica está compuesta por varios elementos principales:
- Subestaciones de distribución
- Alimentadores primarios
- Transformadores de distribución
- Redes de baja tensión
- Postes y estructuras de soporte
- Equipos de protección y control Todos estos elementos trabajan en conjunto para llevar la energía eléctrica desde la subestación hasta el consumidor final.
- Alimentador mallado o interconectado Es un sistema más complejo donde varios alimentadores se interconectan, proporcionando mayor confiabilidad. Tipos de transformadores utilizados en distribución Los transformadores de distribución son equipos que reducen el voltaje para el consumo final. Entre los principales tipos se encuentran:
- Transformadores monofásicos Se utilizan en zonas residenciales o rurales con baja demanda de energía.
- Transformadores trifásicos Se emplean en áreas urbanas o industriales donde el consumo eléctrico es mayor.
- Transformadores tipo poste Se instalan en postes de distribución.
- Transformadores tipo pedestal Se colocan a nivel del suelo y son comunes en zonas urbanas.
- Transformadores subterráneos Se utilizan en sistemas de distribución subterráneos. ¿Cómo están constituidos los postes en los sistemas de distribución? Los postes de distribución son estructuras utilizadas para soportar conductores eléctricos, transformadores y equipos de protección. Están constituidos por:
- Base o cimentación
- Cuerpo del poste
- Crucetas
- Aisladores
- Conductores
- Herrajes
- Equipos de protección (fusibles o apartarrayos) Los postes pueden fabricarse de diferentes materiales, como:
- Madera
- Concreto
- Acero
- Configuración de las redes de distribución Las redes de distribución pueden configurarse de diferentes formas dependiendo del nivel de confiabilidad requerido. - Red radial Es la más sencilla y económica. La energía fluye desde la subestación hacia los usuarios sin interconexiones. - Red en anillo Permite alimentar a los usuarios desde dos direcciones, lo que mejora la continuidad del servicio. - Red mallada Es una red compleja con múltiples interconexiones, utilizada principalmente en grandes ciudades o zonas industriales.
