JLHQ

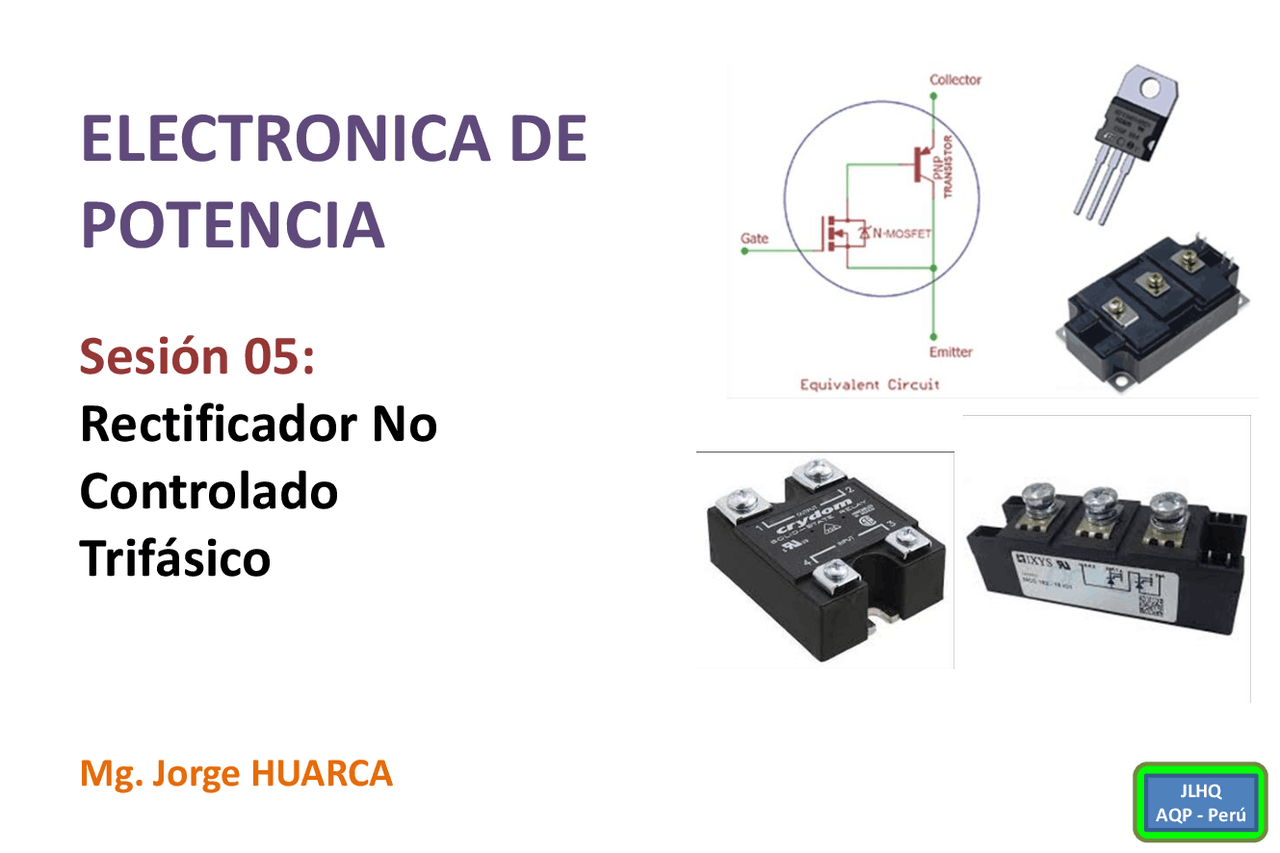

ELECTRONICA DE

POTENCIA

Sesión 05:

Rectificador No

Controlado

Trifásico

Mg. Jorge HUARCA

JLHQ Recordando la sesión anterior  Rectificadores monofásicos controlados 2

JLHQ Elementos de la capacidad terminal / Competencia específica de la sesión  Al finalizar la sesión los alumnos comprenden las principales características de los rectificadores no controlados trifásicos y sus aplicaciones.

JLHQ Contenidos de la sesión  Rectificador trifásico de media onda  Rectificador trifásico de onda completa  Rectificadores polifásicos

JLHQ

Rectificadores Polifásicos

Este tipo de circuitos se utilizarán para producir tensiones y corrientes continuas para grandes cargas. Se suele aumentar el número de fases para proteger a los diodos de tensiones o corrientes demasiado elevadas. Además, la frecuencia de rizado en la carga también resulta determinante a la hora de usar rectificadores polifásicos, ya que nos facilitan el rizado y disminuyen los elevados costes que ocasionaría el gran tamaño de los filtros en rectificadores monofásicos para grandes potencias.

JLHQ Rectificadores polifásicos de media onda A continuación se muestra el esquema de conexión del rectificador polifásico de media onda. Rectificador polifásico de media onda. La “q” será el índice de conmutación del rectificador, que para el caso de rectificadores polifásicos coincide con el número de fases. El desfase entre dos fases sucesivas será 2 π q , y sus tensiones serán:

JLHQ Rectificadores polifásicos de media onda

JLHQ Rectificadores polifásicos de media onda Tensión media en la carga: A continuación se muestra un estudio de cómo aumenta la tensión media en la carga con el número de fases: Corriente media en los diodos:

JLHQ Rectificador trifásico de media onda Rectificador trifásico de M.O. los diodos tienen sus cátodos conectados a un punto común, para que en cualquier instante de tiempo el diodo con el mayor voltaje aplicado conduzca, mientras los otros dos estarán polarizados inversamente. Se colocará el primario en triángulo para anular el tercer armónico de la tensión de la red.

JLHQ Rectificador trifásico de media onda Las tensiones de alimentación referidas al neutro, que se encuentran desfasadas 120 °, serán:

JLHQ Rectificador trifásico de media onda Vp: Voltaje pico de la fase

JLHQ Rectificador trifásico de media onda Para el rectificador siguiente, se tiene una tensión de fase de 220 V, y una resistencia de 16 Ω, hallar:

• Voltaje medio en la carga
• Voltaje eficaz en la carga
• Corriente media en la carga
• Corriente eficaz en la carga
• El FF y el FR
• Eficiencia
• Potencia máxima instantánea en un diodo

JLHQ Puente rectificador trifásico de onda completa Montaje para el rectificador trifásico de onda completa. Se utiliza para aplicaciones de alta potencia.

JLHQ Puente rectificador trifásico de onda completa Este tipo de circuitos se puede estudiar dividiéndolo en dos partes: Rectificador tipo P : Será la parte de circuito compuesta por los diodos D 1 , D 2 , D 3 , y que tiene un comportamiento igual a un rectificador trifásico de media onda. En cualquier instante permitirá conectar a la carga el más alto de los voltajes trifásicos. Rectificador tipo N : Está compuesto por los diodos D 4 , D 5 , D 6 , y en cualquier instante permitirá conectar a la carga con el más bajo de los tres voltajes de alimentación. Con la unión de ambas partes conseguimos que durante todo el tiempo se conecte el más alto de los tres voltajes a uno de los terminales de la carga y al otro terminal de la carga se conecte el más bajo de dichos voltajes.
