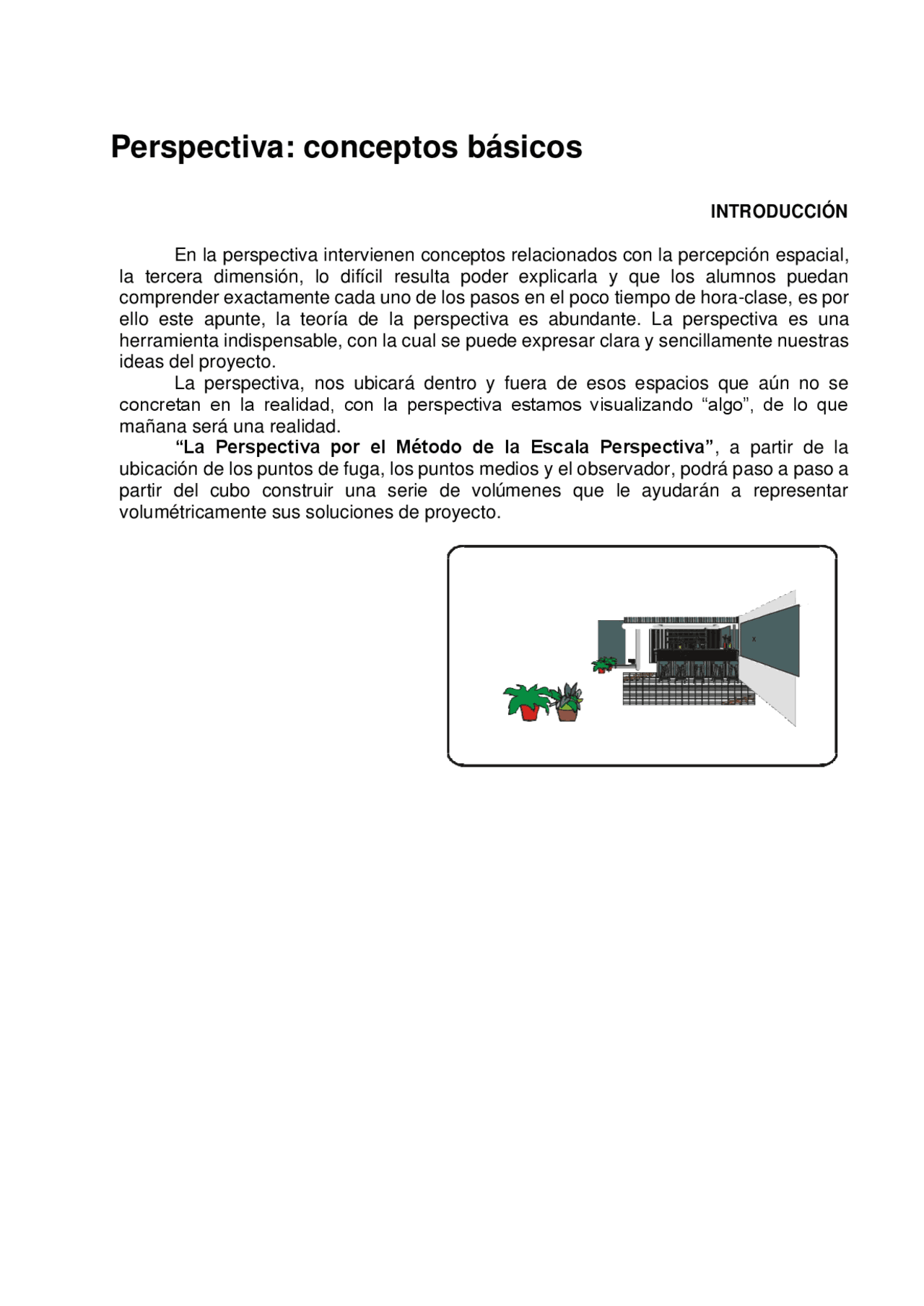

Perspectiva: conceptos básicos
INTRODUCCIÓN
En la perspectiva intervienen conceptos relacionados con la percepción espacial, la tercera dimensión, lo difícil resulta poder explicarla y que los alumnos puedan comprender exactamente cada uno de los pasos en el poco tiempo de hora-clase, es por ello este apunte, la teoría de la perspectiva es abundante. La perspectiva es una herramienta indispensable, con la cual se puede expresar clara y sencillamente nuestras ideas del proyecto. La perspectiva, nos ubicará dentro y fuera de esos espacios que aún no se concretan en la realidad, con la perspectiva estamos visualizando “algo”, de lo que mañana será una realidad. “La Perspectiva por el Método de la Escala Perspectiva” , a partir de la ubicación de los puntos de fuga, los puntos medios y el observador, podrá paso a paso a partir del cubo construir una serie de volúmenes que le ayudarán a representar volumétricamente sus soluciones de proyecto.
Fotografia X X X PERSPECTIVA TRAZADA EN AUTOCAD Y TERMINADA EN COREL DRAW.
CONCEPTOS BASICOS
LINEA DE TIERRA
Es la línea que nos representa el plano del cuadro, a partir de la cual se iniciara el trazo de la perspectiva. Nos indica además, el terreno sobre el cual se desplantará nuestro dibujo. LINEA DE HORIZONTE Es una línea imaginaria horizontal que se sitúa a la altura de nuestra vista ( 1.60- 1.70 mts sobre la línea de tierra ). ( Figura nº. 3 ) cuando estamos de pie. Según la ubicación de la línea de horizonte con respecto a la línea de tierra, vamos a obtener diferentes tipos de perspectivas; así por ejemplo tendremos perspectiva vista: NORMAL DE HORMIGA, DE PAJARO O AEREA y DE TOPO 6
PERSPECTIVA VISTA NORMAL
Cuando la línea de horizonte se encuentra ubicada por encima de la línea de tierra a una altura de 1.60-1.70 mts ., obtendremos una perspectiva de vista normal. Figura N° 4 PERSPECTIVA VISTA DE PAJARO O AEREA. Cuando la línea de horizonte se encuentra por encima de la línea de tierra a varios metros de distancia, nos da una vista de pájaro o aérea, resultado igual que si la estuviéramos viendo como cuando viajamos en un avión o a través de los ojos de un ave. Figura N° 5 .
Para la construcción de la perspectiva por el método de rayos visuales y obtener cualesquiera de éstos tipos de perspectiva, se siguen los pasos que a continuación se explican, con la única variante de la posición de la línea de horizonte.
PERSPECTIVA TRAZADA EN AUTOCAD Y TERMINADA EN COREL DRAW 9 Actividades:
1. Responder: a. Entre que valores se ajusta la altura del observador? b. Tienen la misma altura la línea de horizonte y la vista del observador? c. Que se proyecta en el plano del cuadro? 2. En que se diferencian las perspectivas de vuelo de pájaro y hormiga?
