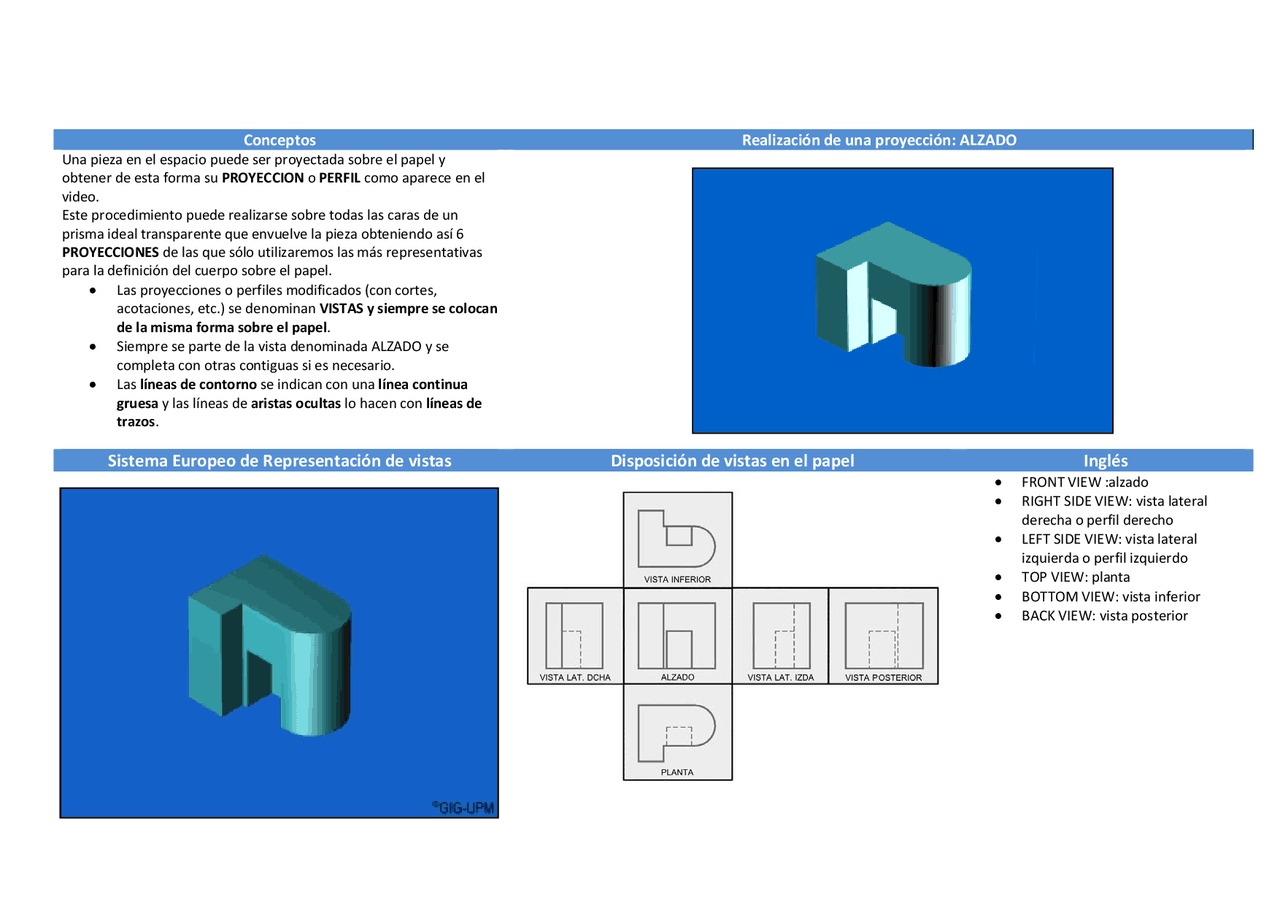

ConceptosRealizacióndeunaproyección:ALZADO
Unapiezaenelespaciopuedeserproyectadasobreelpapely
obtenerdeestaformasuPROYECCIONoPERFILcomoapareceenel
video.
Esteprocedimientopuederealizarsesobretodaslascarasdeun
prismaidealtransparentequeenvuelvelapiezaobteniendoasí6
PROYECCIONESdelasquesóloutilizaremoslasmásrepresentativas
paraladefinicióndelcuerposobreelpapel.
• Lasproyeccionesoperfilesmodificados(concortes,
acotaciones,etc.)sedenominanVISTASysiempresecolocan
delamismaformasobreelpapel.
• SiempresepartedelavistadenominadaALZADOyse
completaconotrascontiguassiesnecesario.
• Laslíneasdecontornoseindicanconunalíneacontinua
gruesaylaslíneasdearistasocultaslohacenconlíneasde
trazos.

SistemaEuropeodeRepresentacióndevistasDisposicióndevistasenelpapelInglés
•
FRONTVIEW:alzado
• RIGHTSIDEVIEW:vistalateral
derechaoperfilderecho
• LEFTSIDEVIEW:vistalateral
izquierdaoperfilizquierdo
• TOPVIEW:planta
• BOTTOMVIEW:vistainferior
• BACKVIEW:vistaposterior
