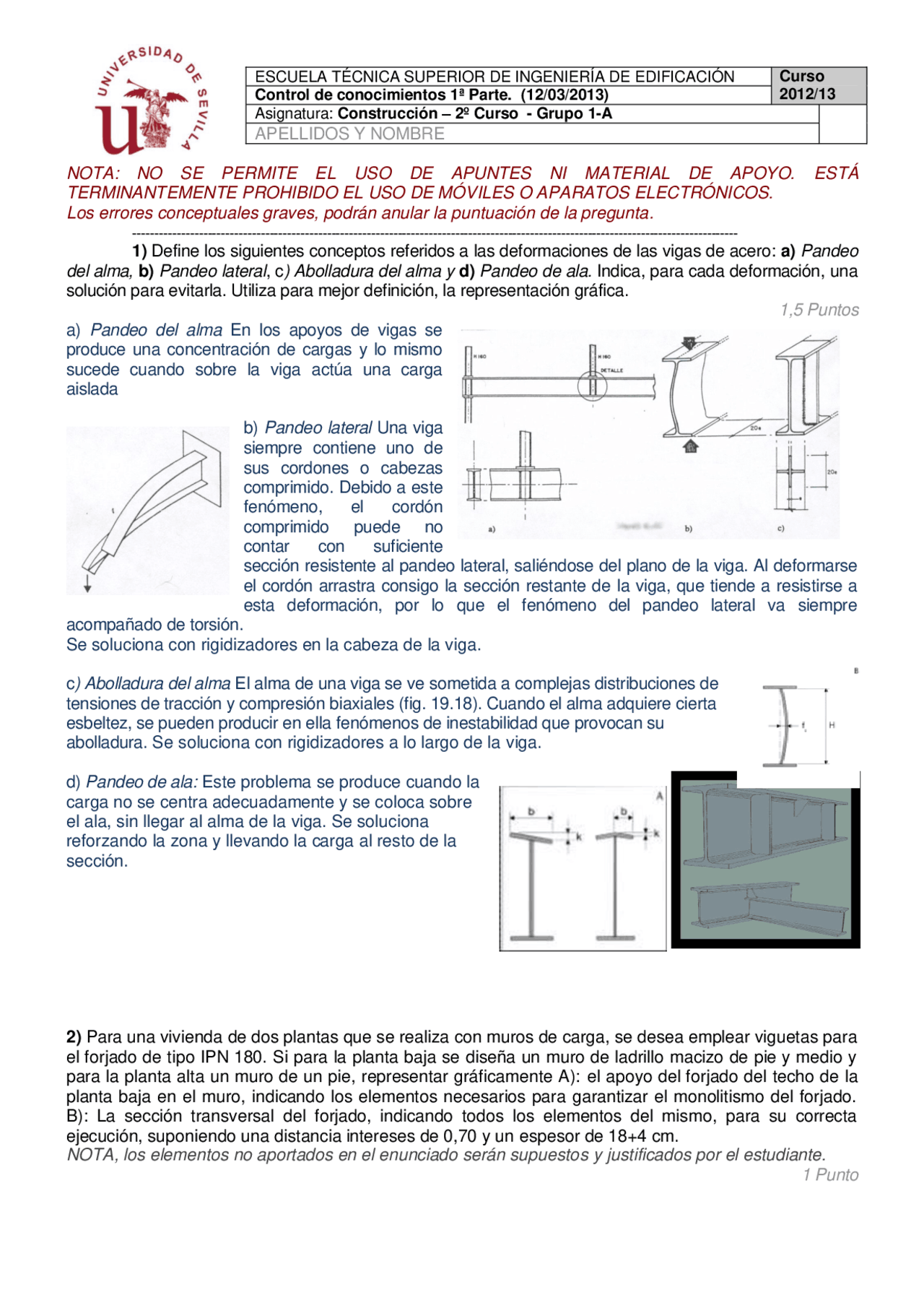

NOTA: NO SE PERMITE EL USO DE APUNTES NI MATERIAL DE APOYO. ESTÁ
TERMINANTEMENTE PROHIBIDO EL USO DE MÓVILES O APARATOS ELECTRÓNICOS.
Los errores conceptuales graves, podrán anular la puntuación de la pregunta.
-----------------------------------------------------------------------------------------------------------------------------------------
1) Define los siguientes conceptos referidos a las deformaciones de las vigas de acero: a) Pandeo
del alma, b) Pandeo lateral, c) Abolladura del alma y d) Pandeo de ala. Indica, para cada deformación, una
solución para evitarla. Utiliza para mejor definición, la representación gráfica. 1,5 Puntos
a) Pandeo del alma En los apoyos de vigas se
produce una concentración de cargas y lo mismo
sucede cuando sobre la viga actúa una carga
aislada
b) Pandeo lateral Una viga
siempre contiene uno de
sus cordones o cabezas
comprimido. Debido a este
fenómeno, el cordón
comprimido puede no
contar con suficiente
sección resistente al pandeo lateral, saliéndose del plano de la viga. Al deformarse
el cordón arrastra consigo la sección restante de la viga, que tiende a resistirse a
esta deformación, por lo que el fenómeno del pandeo lateral va siempre
acompañado de torsión.
Se soluciona con rigidizadores en la cabeza de la viga.
c) Abolladura del alma El alma de una viga se ve sometida a complejas distribuciones de
tensiones de tracción y compresión biaxiales (fig. 19.18). Cuando el alma adquiere cierta
esbeltez, se pueden producir en ella fenómenos de inestabilidad que provocan su
abolladura. Se soluciona con rigidizadores a lo largo de la viga.
d) Pandeo de ala: Este problema se produce cuando la
carga no se centra adecuadamente y se coloca sobre
el ala, sin llegar al alma de la viga. Se soluciona
reforzando la zona y llevando la carga al resto de la
sección.
2) Para una vivienda de dos plantas que se realiza con muros de carga, se desea emplear viguetas para
el forjado de tipo IPN 180. Si para la planta baja se diseña un muro de ladrillo macizo de pie y medio y
para la planta alta un muro de un pie, representar gráficamente A): el apoyo del forjado del techo de la
planta baja en el muro, indicando los elementos necesarios para garantizar el monolitismo del forjado.
B): La sección transversal del forjado, indicando todos los elementos del mismo, para su correcta
ejecución, suponiendo una distancia intereses de 0,70 y un espesor de 18+4 cm.
NOTA, los elementos no aportados en el enunciado serán supuestos y justificados por el estudiante.
1 Punto
