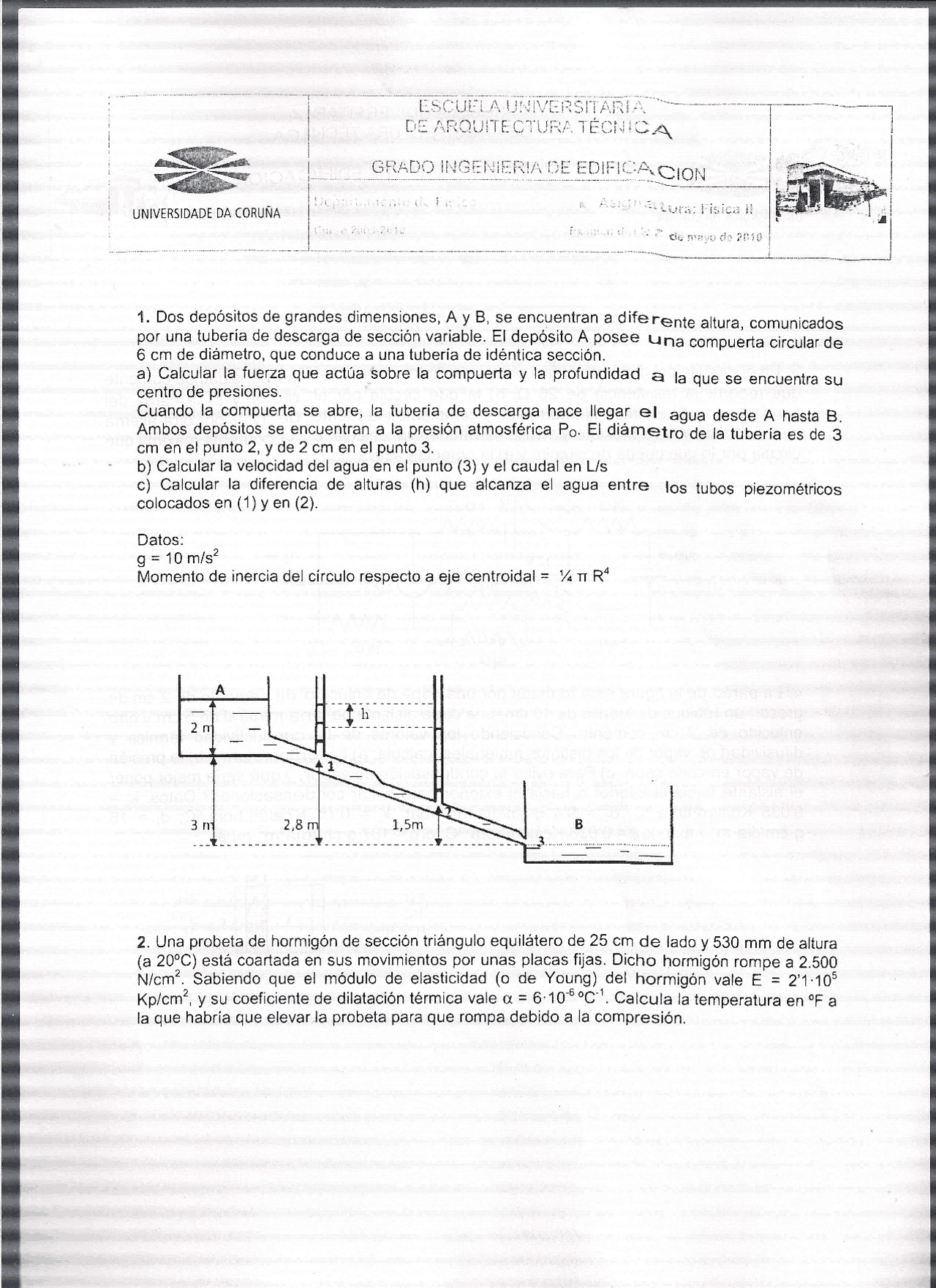

UNIVERSIDADE DA CORUÑA 1. Dos depósitos de grandes dimensiones, A y B, se encuentran a diferente altura, comunicados por una tubería de descarga de sección variable. El depósito A posee Una compuerta circular de 6 cm de diámetro, que conduce a una tubería de idéntica sección. a) Calcular la fuerza que actúa sobre la compuerta y la profundidad a la que se encuentra su centro de presiones. Cuando la compuerta se abre, la tubería de descarga hace llegar el agua desde A hasta B. Ambos depósitos se encuentran a la presión atmosférica Po. El diámetro de la tuberia es de 3 cm en el punto 2, y de 2 cm en el punto 3. b) Calcular la velocidad del agua en el punto (3) y el caudal en L/s Cc) Calcular la diferencia de alturas (h) que alcanza el agua entre los tubos piezométricos colocados en (1) y en (2). Datos: 9 = 10 m/s? Momento de inercia del círculo respecto a eje centroidal = Y TT R* 2. Una probeta de hormigón de sección triángulo equilátero de 25 cm de lado y 530 mm de altura (a 20"C) está coartada en sus movimientos por unas placas fijas. Dicho hormigón rompe a 2.500 N/cm”. Sabiendo que el módulo de elasticidad (o de Young) del hormigón vale E = 2'1-10% Kp/cm?, y su coeficiente de dilatación térmica vale a. = 6-10%*C*. Calcula la temperatura en F a la que habría que elevar la probeta para que rompa debido a la compresión. UNIVERSIDADE DA CORUÑA 3. En el circuito del dibujo calcula, con el interruptor cerrado: a) la intensidad de corriente que recorre la resistencia de 20 (2, b) la que circula por el motor y C) la carga del condensador. Si abrimos el interruptor y cambiamos la fuente de 12 Y por otra alterna con el mismo voltaje máximo y 1 KHz de frecuencia, calcula: d) la corriente máxima que circula por lo que queda de circuito y e) la potencia activa. 24V 40 22.80 18 v I- 20 2mH 4. La pared de la figura está formada por una capa de enlucido de cemento de 2 cm de grosor, un tabique de ladrillo de 10 cm, una capa aislante de lana mineral de 5 cm y otro enlucido de 2 cm cemento. Conociendo los valores de la conductividad térmica y difusividad de vapor de los distintos materiales, calcula: a) La temperatura y b) la presión de vapor en cada capa. c) Para evitar la condensación de vapor, ¿qué sería mejor poner el aislante hacia el interior o hacia el exterior para evitar condensaciones? Datos: ko = 0'035 Kcal/m:hora:"C; d. = 9'4 g:em/diam*-mbar; k; = 075 Kcal/m:hora-"C; d; = 16 g:cmidia-m?-mbar; km = 0'038 Kcal/m:hora:"C; dy = 107 g:cm/dia:m”-mbar. Ext. Int. 40 e t DE H,= 50% H,=70%
