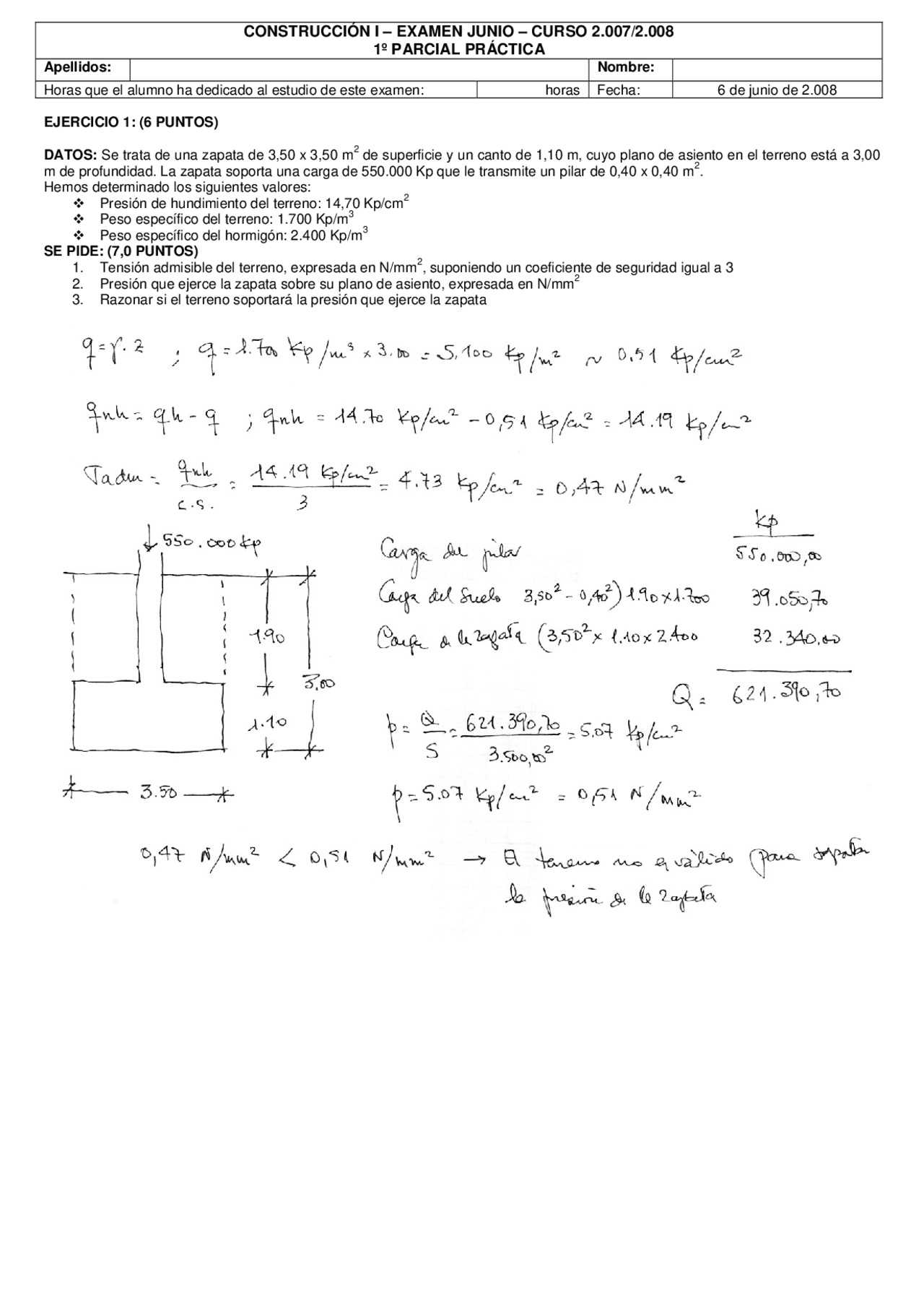

CONSTRUCCIÓN I – EXAMEN JUNIO – CURSO 2.007/2.008
1º PARCIAL PRÁCTICA
Apellidos:
Nombre:
Horas que el alumno ha dedicado al estudio de este examen: horas Fecha: 6 de junio de 2.008
EJERCICIO 1: (6 PUNTOS)
DATOS: Se trata de una zapata de 3,50 x 3,50 m
2
de superficie y un canto de 1,10 m, cuyo plano de asiento en el terreno está a 3,00
m de profundidad. La zapata soporta una carga de 550.000 Kp que le transmite un pilar de 0,40 x 0,40 m
2
.
Hemos determinado los siguientes valores:
Presión de hundimiento del terreno: 14,70 Kp/cm
2
Peso específico del terreno: 1.700 Kp/m
3
Peso específico del hormigón: 2.400 Kp/m
3
SE PIDE: (7,0 PUNTOS)
1. Tensión admisible del terreno, expresada en N/mm
2
, suponiendo un coeficiente de seguridad igual a 3
2. Presión que ejerce la zapata sobre su plano de asiento, expresada en N/mm
2
3. Razonar si el terreno soportará la presión que ejerce la zapata
