MADERA

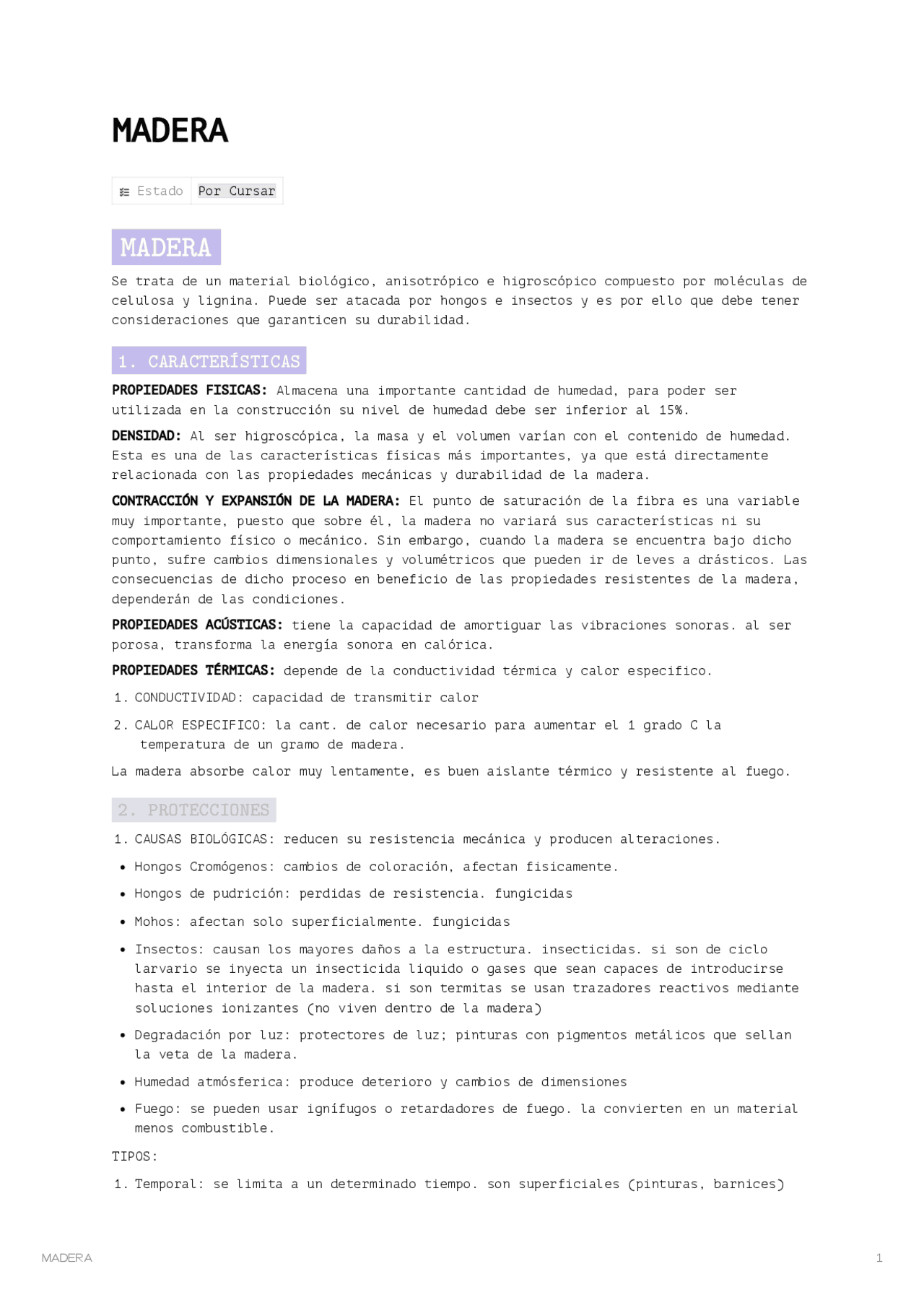

Estado Por Cursar Se trata de un material biológico, anisotrópico e higroscópico compuesto por moléculas de celulosa y lignina. Puede ser atacada por hongos e insectos y es por ello que debe tener consideraciones que garanticen su durabilidad. PROPIEDADES FISICAS: Almacena una importante cantidad de humedad, para poder ser utilizada en la construcción su nivel de humedad debe ser inferior al 15%. DENSIDAD: Al ser higroscópica, la masa y el volumen varían con el contenido de humedad. Esta es una de las características físicas más importantes, ya que está directamente relacionada con las propiedades mecánicas y durabilidad de la madera. CONTRACCIÓN Y EXPANSIÓN DE LA MADERA: El punto de saturación de la fibra es una variable muy importante, puesto que sobre él, la madera no variará sus características ni su comportamiento físico o mecánico. Sin embargo, cuando la madera se encuentra bajo dicho punto, sufre cambios dimensionales y volumétricos que pueden ir de leves a drásticos. Las consecuencias de dicho proceso en beneficio de las propiedades resistentes de la madera, dependerán de las condiciones. PROPIEDADES ACÚSTICAS: tiene la capacidad de amortiguar las vibraciones sonoras. al ser porosa, transforma la energía sonora en calórica. PROPIEDADES TÉRMICAS: depende de la conductividad térmica y calor especifico.
- CONDUCTIVIDAD: capacidad de transmitir calor
- CALOR ESPECIFICO: la cant. de calor necesario para aumentar el 1 grado C la temperatura de un gramo de madera. La madera absorbe calor muy lentamente, es buen aislante térmico y resistente al fuego.
- CAUSAS BIOLÓGICAS: reducen su resistencia mecánica y producen alteraciones. Hongos Cromógenos: cambios de coloración, afectan fisicamente. Hongos de pudrición: perdidas de resistencia. fungicidas Mohos: afectan solo superficialmente. fungicidas Insectos: causan los mayores daños a la estructura. insecticidas. si son de ciclo larvario se inyecta un insecticida liquido o gases que sean capaces de introducirse hasta el interior de la madera. si son termitas se usan trazadores reactivos mediante soluciones ionizantes (no viven dentro de la madera) Degradación por luz: protectores de luz; pinturas con pigmentos metálicos que sellan la veta de la madera. Humedad atmósferica: produce deterioro y cambios de dimensiones Fuego: se pueden usar ignífugos o retardadores de fuego. la convierten en un material menos combustible. TIPOS:
- Temporal: se limita a un determinado tiempo. son superficiales (pinturas, barnices)
MADERA
1. CARACTER STICASIˊ
2. PROTECCIONES
- Permanente: duran decenas de años, producto quedando fijo. tratamiento industriales
- Protección Curativa: cuando ya se encuentra atacada y se busca eliminar los agendes. oreado o secado SUELOS: a. Suelo de Roca: reúne las condiciones para fundar, es resistente y no experimenta cambios. b. Suelo de Grava: adecuado para fundar con excelentes características de drenaje. permeable. c. Suelo Arenoso: si se deforma bajo cargos, el peligro se encuentra cuando existen vibraciones induciendo a las partículas pequeñas que llenen los huecos con el resultado de un asentamiento de la fundación. d. De Grano con Poca Plasticidad: compuesto por limos de. caracts. de drenaje de regulares a malas. e. Suelo de Grano Fino con Plasticidad Media a Eleavada: material de grano medio menos. malas caracts. de drenaje. es impermeable y presenta la desventaja de ser susceptible al absorber agua. peligroso para fundar. Pueden ser de luces mayores o luces menores LUCES MENORES: ESTRUCTURAS MACIZAS: Estructuralmente no corresponde a una solución eficaz, ya que por la disposición de las piezas, éstas son solicitadas perpendicularmente a la fibra, o sea en la dirección en la cual la resistencia es menor. Ofrece es la buena aislación térmica, garantizada por la masa de la madera, pero presenta problemas en la variabilidad dimensional por efecto de los cambios climáticos, los que afectan en gran medida los rasgos de ventanas y puertas, como también las instalaciones sanitarias. ESTRUCTURAS DE PLACA: Fabricados y armados en industrias especializadas o en talleres de las propias empresas constructoras y cuya aplicación se ha ido acentuando en la medida que aumenta la mecanización de los procesos constructivos. Consiste en la fabricación de paneles que están conformados por bastidores de perfil de madera, provistos de revestimiento que le imprimen la rigidez y arriostramiento al conjunto. La gran fortaleza que ofrece este sistema constructivo es el fácil desarme de los elementos estructurales que conforman la vivienda.
2. PROYECTOS
3. ESTRUCTURAS
Estructuralmente estos nudos deben ser capaces de transmitir los esfuerzos de un elemento a otro, sin comprometer la rigidez y geometría del sistema estructural, donde los esfuerzos de compresión se transmiten por simple apoyo y los de tracción, que requieren de un mayor análisis para dar continuidad a la estructura, se resuelven mediante fijaciones que traspasarán los esfuerzos de un elemento a otro. Mediante estas fijaciones en los nudos o intersecciones de elementos estructurales se podrá dar solución a la necesidad de mantener los esfuerzos en el sentido axial, prolongar los largos de las piezas comerciales y que elementos independientes puedan ensamblarse para conformar una estructura que resista las solicitaciones y transmita los esfuerzos, sin que se generen puntos de debilidad. UNIONES MECÁNICAS: las mas ampliamente usadas. se hincan, insertan o atornillan. clavos, tornillos (requieren protección anti-corrosión), tirafondos (unión intermedia entre tornillo para madera y perno), pasadores, pernos (de entre 10 y 30mm. elementos de unión cilíndricos de acero que atraviesas los planos de cizalle de la unión que quedan solicitadas a fkexión), placas dentadas y conectores. DE CONTACTO: para fijar piezas comprimidas UNIONES ENCOLADAS: para la fabricación de madera laminada encolada. Se deben considerar las condiciones de carga, características del suelo y restricciones constructivas de la obra.El agua en el terreno afecta a su capacidad de soporte y determina también el diseño de fundación. Si la vivienda está emplazada en un terreno con presencia de agua superficial, en zona lluviosa y con pendiente pronunciada, el agua puede socavar el suelo circundante a las fundaciones, lo que hace necesario protegerlas construyendo zanjas para desviar las aguas. En madera se debe considerar la impregnación de toda pieza que se encuentre en contacto con el hormigón FALLAS: La + común es el asentamiento. Ocasionadas por la calidad del suelo, deficiencia de compactación, vibraciones del terreno y el peso de la estructura. Se puede producir de forma uniforme o diferenciada
5. FUNDACI NOˊ
Otra falla es el vuelco: volcamiento de la fundación en torno a algún punto de giro. CLASIFICACIÓN DE FUNDACIONES
- SUPERFICIAL: apoyada sobre la superficie del terreno. plateas y zapatas.
- PROFUNDA; en terrenos de mala calidad o insuficiente capacidad de soporte. pilotes.
- CONTINUAS: zapatas corridas/plateas
- AISLADA: mediante piotes de h°a o pilotes de madera. terrenos con pendiente mayor al 10%. pilotes de h (cimientos aislados de hormigón en masa, a los que se les incorpora una armadura de acero en barras, cuya función es anclarlos a una viga de fundación de hormigón armado que desempeña la función de un sobrecimiento armado) y pilotes de madera (Dada su facilidad, rapidez de ejecución y economía, este sistema de fundación es el más adecuado para viviendas de madera de uno y dos pisos. Al diseño del cimiento aislado de hormigón en masa se le incorpora un rollizo de 8” a 10” de diámetro unidos mediante las vigas ppales de especificaciones, secciones y características estructurales según calculo). Se llama entramado a la disposición de piezas estructurales de madera que se combinan de diversas posiciones formando una trama. Reciben cargas conformadas por el peso propio de los materiales, sobrecargas y esfuerzaos laterales. TIPOS: Se clasifican según FUNCIÓN y CAPACIDAD DE TRANSMISIÓN DE ESFUERZOS LATERALES SEGUN SU FUNCIÓN: Entramados de piso: Plataforma de madera que absorbe las cargas del peso propio y de uso (permanentes y transitorias), transmitiéndolas a la fundación (aislada o continua). Entramado de entrepiso:Plataforma de madera del segundo nivel que absorbe las cargas del peso propio y de uso (permanentes y transitorias), transmitiéndolas a los tabiques de paredes soportantes, vigas maestras o dinteles. Entramado de cielo: Estructura que absorbe las cargas de su peso propio y de la solución del cielo, transmitiéndola a los tabiques soportantes. Cada una de estas estructuras tiene su propio diseño específico según cálculo, con las dimensiones y escuadrías correspondientes. Según capacidad de transmisión: Entramados flexibles: Tienen la característica de adaptarse a la estructura soportante, pero no en la recepción de esfuerzos horizontales. Entramados semi rígidos: El entramado está diseñado para colaborar con las demás estructuras, y conformado por una placa rígida que transmite los esfuerzos horizontales a los tabiques soportantes, pilares y columnas que conforman pórticos. Este tipo de entramados semi-rígidos son los que se usan generalmente en las viviendas
6. ENTRAMADOS HORIZONTALES
VIGAS DE CIELO: conforman el entramado de cielo que separan el espacio habitable estrecho, vigas de menor sección ya que no soportan sobrecargas. CONEXIONES: anclajes, ensamblajes, de tope o ensamblados.
VOLADIZOS: Se pueden situar en el entramado, en sentido de la prolongación de las vigas o en sentido perpendicular a éstas. La longitud de los voladizos es función de la resistencia en las vigas y los esfuerzos que actúan en éstas. Se debe verificar su estabilidad por cálculo. La solución estructural en el sentido de las vigas se obtiene prolongando las vigas en consola, a la distancia que permite el cálculo. Cuando se requieren espacios mayores a los que se disponen en el envigado de piso o entrepiso es necesario cortar vigas para lograr el espacio en el lugar donde este se interrumpe. Se debe colocar una doble viga como cabezal, además de reforzar aquellas donde se apoyará.
- Pie derecho: Pieza vertical unida por medio de fijaciones clavadas entre las soleras superior e inferior. Su principal función es transmitir axialmente las cargas provenientes de niveles superiores de la estructura. En el caso de los tabiques auto- soportantes, sólo cumple con la función de ser el componente al cual se fijan las placas de revestimiento, muebles o elementos de equipamiento.
- Solera superior: Pieza horizontal superior que une, por medio de uniones clavadas, todos los elementos verticales tales como pie derecho, jambas y puntales de dintel. Transmite y distribuye a los componentes verticales las cargas provenientes de niveles superiores de la vivienda.
- Transversal cortafuego (cadeneta): Pieza componente que separa el espacio entre dos pie derecho en compartimientos estancos independientes. También es llamada “cadeneta”. Su función consiste en bloquear la ascensión de los gases de combustión y retardar la propagación de las llamas por el interior del tabique en un eventual incendio.
Permite, además, el clavado o atornillado de revestimientos verticales y ayuda a evitar el pandeo lateral de los pie derecho en el plano del tabique.
- Jamba: Pieza vertical soportante que complementa la estructuración de vanos en puertas y ventanas. Su función principal es apoyar la estructuración del dintel. Otras funciones importantes son: Mejora la resistencia al fuego y reforzar en forma colaborante la rigidez necesaria para el cierre y abatimiento (eje pivotante) de puertas y ventanas.
- Dintel: Corresponde al conjunto de una o más piezas horizontales que soluciona la luz en un vano de puerta o ventana.
- Alféizar: Pieza horizontal soportante en elementos de ventana. Por lo general es utilizado sólo en tabiques soportantes perimetrales.
- Puntal de dintel: en luces no mayores de 80cm se utilizan piezas vertical es de longitud menor.
Anclaje inferior de tabiques autosoportantes: El anclaje inferior en general se debe realizar de igual forma que los tabiques soportantes. Sin embargo, en algunos casos, no es necesaria la utilización de espárragos o pernos hilados. Anclaje a plataforma de hormigón: Sobre plataformas de hormigón, el anclaje puede realizarse por medio de pernos de expansión o espárragos de menor diámetro (por ejemplo, barras de acero liso de Ø 6 mm). Anclaje de tabiques soportantes a fundación aislada en plataforma de madera: La unión de la solera inferior del tabique como la demontaje (en caso de ser proyectada) a la plataforma de madera, se recomienda con tirafondos de 12 mm mínimo de diámetro u otro sistema que especifique el plano de estructuras. Función de recubrir a la vivienda del medio ambiente. ELEMENTOS: Cumbrera: arista superior horizontal más alta que separa dos aguas de la techumbre. Limatón o limatesa: elemento angosto que va sobre la arista inclinada que se genera en la intersección de dos aguas, separando el escurrimiento de las aguas lluvias. Limahoyas: elemento angosto que va sobre la arista inclinada que se genera en la intersección de dos aguas, recibiendo y canalizando las aguas lluvias. Frontón: tabique soportante, generalmente triangular, con el que se remata la techumbre.
6. ESTRUCTURA DE TECHUMBRE
Techumbre en cola de pato: prolongación de la cumbrera y de las aguas que ésta divide, que conforma un alero especial como protección de un paramento. RADIACIÓN: La inercia térmica de una vivienda está asociada a la posibilidad de almacenar calor en sus componentes de construcción, pudiendo implicar efectos positivos para las condiciones de confort, tanto en períodos fríos como calurosos del año. AMBIENTE INTERIOR: El ambiente térmico interior es el producto de los procesos que ocurren entre el medio exterior y la envolvente de la vivienda. Se encuentra determinado por rangos térmicos fisiológicamente necesarios para la vida del ser humano y no sólo por la temperatura. SISTEMA DE PARÁMETROS:
- HUMEDAD DE LA MASA DE AIRE: Durante la época invernal se dan situaciones en las que a la presencia de aire frío se une la existencia de humedad alta. En este caso, más humedad significa mayor sensación de frío.
- TEMPERATURA DE LA MASA DE AIRE: Si bien la temperatura del aire influye de manera importante en la sensación de calor del cuerpo, a través de la sensibilidad de la piel y del aire que respiramos, la importancia de la humedad en el equilibrio térmico y de la radiación en el intercambio de energía entre los cuerpos es fundamental.
7. HABITABILIDAD Y PROTECCI NOˊ
Lana de Vidrio AISLANTES ACÚSTICOS: Es importante considerar el control del ruido en una vivienda como una comodidad adicional, por ejemplo, en dormitorios, baños, y aquellos recintos en el interior donde sea necesario contener el sonido dentro de éste y/o contener el ruido indeseado hacia fuera. Lana de Vidrio Pisos Flotantes Lana Roca Poliuretano Podemos dividir las soluciones acústicas de tabiques en:
- Tabiques exteriores
- Tabiques interiores La aislación acústica en un tabique dependerá de:
- Forma de fijación de los revestimientos
- Distanciamientos entre los elementos estructurales
- Material aislante entre pie derecho A mayor masa = mayor aislación. Se hace un doble revestimiento de placas de yeso cartón de 15mm. BARRERAS DE HUMEDAD Si durante meses fríos el vapor de agua entra en contacto con la envoltura exterior de la vivienda puede condensarse causandole daño a los materiales. La presencia de agua libre también se puede dar por infiltración de la envolvente (agua lluvia, humedad del aire), por capilaridad (suelo de fundación, plataforma de hormigón) o por rotura de las cañerías de agua en el interior de un muro o tabique. En el invierno hay más vapor de agua en el aire interior de la casa que en el exterior. Como resultado, la presión diferencial tiende a difundirlo a través de los materiales que componen la envoltura. Barrera de Vapor: La barrera contra el vapor tiene que ser instalada en la superficie más caliente de la estructura. El polietileno se comercializa en rollos con anchos y largos adecuados para cubrir grandes extensiones de tabiques, obteniéndose un mínimo de juntas y reduciendo de esta forma, posibles movimientos de aire a través de esas aberturas.
La barrera de vapor es traslapada y engrapada. Debe ser continúa.
permite asegurar un ambiente cálido en invierno con ahorro significativo de energía y fresco en el período estival. Al materializar las instalaciones en estas condiciones se logra un ahorro de materiales, de mano de obra y disminución en plazos para la ejecución y puesta en servicio. Para lograr el máximo beneficio del sistema constructivo, es conveniente que el desarrollo y solución de los trazados definitivos de las instalaciones, sean realizados en forma conjunta con los proyectos de arquitectura y estructura, lo que permite considerar aspectos que benefician al proyecto, tanto técnica como económicamente. Cumple la función de proteger a la estructura de la vivienda impidiendo el ingreso de humedad permitiendo escurrimiento. Pueden ser revestidos con madera, fibro-cemento, vinílico, cerámicos, mortero cemento, acero. Se tienen en cuenta factores como la apariencia, el clima, el costo, tiempo de instalación y mantenimiento.
- MADERA: pueden ser piezas sólidas, tableros contrachapado o fibras orientadas con dist. tipos de terminaciones y soluciones. La ventaja esta en la diversidad de diseño, bajo coef. de transmisión térmica, bajo peso con relación a su resistencia, elasticidad y fácil colocación y mantenimiento. Requieren de pinturas o barnices.
12.REVESTIMIENTO EXTERIOR
- TABLEROS DE MADERA: contrachapado fenólico o hebras orientadas. pueden cumplir una doble función si son también estructurales. ofrecen variedad de terminaciones en cuanto a tamaño, textura y diseño. ENCUENTROS CON FUNDACIÓN: Generalmente se especifica en el plano de detalles que el revestimiento quede 50 mm pasado el encuentro entre el sobrecimiento o friso y la solera de montaje o solera inferior, en dirección a la fundación. Adicionalmente, se debe colocar un corta gotera que llegue hasta el borde del revestimiento, sobresaliendo un par de centímetros hacia el exterior. Esto evitará que el agua escurra por la fundación o se filtre hacia el interior de la vivienda. La dist. entre terreno natural y borde inferior del revestimiento debe ser de al menos 30cm. ENCUENTROS DE MUROS: primero se elige si la disposición es horizontal y vertical. si es vertical se colocan cadenetas cada 400mm entre los pie derecho de forma de contar con una superficie donde fijar cada moldura. REVESTIMIENTOS CON TABLEROS: Se da inicio a su instalación presentando el primer tablero, aplomado y que en un extremo coincida con el borde de la esquina que forman el encuentro
