VISTA DESDE EL INTERIOR.
1.60
1.80
Calzos
Grapa de amure
Burlete marco-premarco
Tapa desagüe
Deslizador mosquitero
Tope guia parante central
Escuadra de alineacion tapajuntas
Junta de estanqueidad marco
Tapon central cruce de hojas
Zócalo bajo de hoja para DVH
Zócalo y cabezal mosquitero
Jambas premarco
Jambas contramarco
Viga de Encadenado HC 1:3
estribos o 6 c/20
Bloque ceramico U
18x19x33
Mortero de Asiento
MHR 1:1
4:3
e= 0.01m
Bloque ceramico 18x19x33
Relleno
mc 1:3
Vidrio laminado
4+4
Burlete escobilla
Burlete tope mosquitero
Burlete cierre mosquitero
Cierre lateral para ventana
corrediza
Grapa de amure
Zócalo y cabezal mosquitero
Jambas de marco
Parante lateral de hoja para VS
Jambas de marco
Parante central con asa VS
Umbral y dintel contramarco
Umbral y dintel premarco
Terminacion, pintura de
latex inteior satinada
Placa de roca de yeso
"AH" e:12mm
Placa de EPS de
baja densidad e:35mm
Terminacion, pintura de
latex inteior satinada
Placa de roca de yeso
"AH" e:12mm
Placa de EPS de
baja densidad e:35mm
Terminacion, pintura de
latex inteior satinada
Placa de roca de yeso
"AH" e:12mm
Placa de EPS de
baja densidad e:35mm
Terminacion, pintura de
latex inteior satinada
Placa de roca de yeso
"AH" e:12mm
Placa de EPS de
baja densidad e:35mm
Pintura siliconada
Pintura siliconada
Pintura siliconada
Pintura siliconada
METRO
ADJUNTA
Arq. Magdalena Rossi
Arq. Emilse Bosio
Título de la lámina
INTEGRANTES DEL GRUPO
Fecha entrega Escala Medida
Revisión
Dibujó R 01 Fecha
R 02 Fecha
LA CÁTEDRA HACE RESERVA DE LA PROPIEDAD
DE ESTE PLANO CON PROHIBICION DE SU
REPRODUCCION PARCIAL O TOTAL .
MATERIALES ASIGNADOS
DOCENTE
CONSTRUCCIONES
15/10/2025
7/10/2025
1:5
04/11/2025

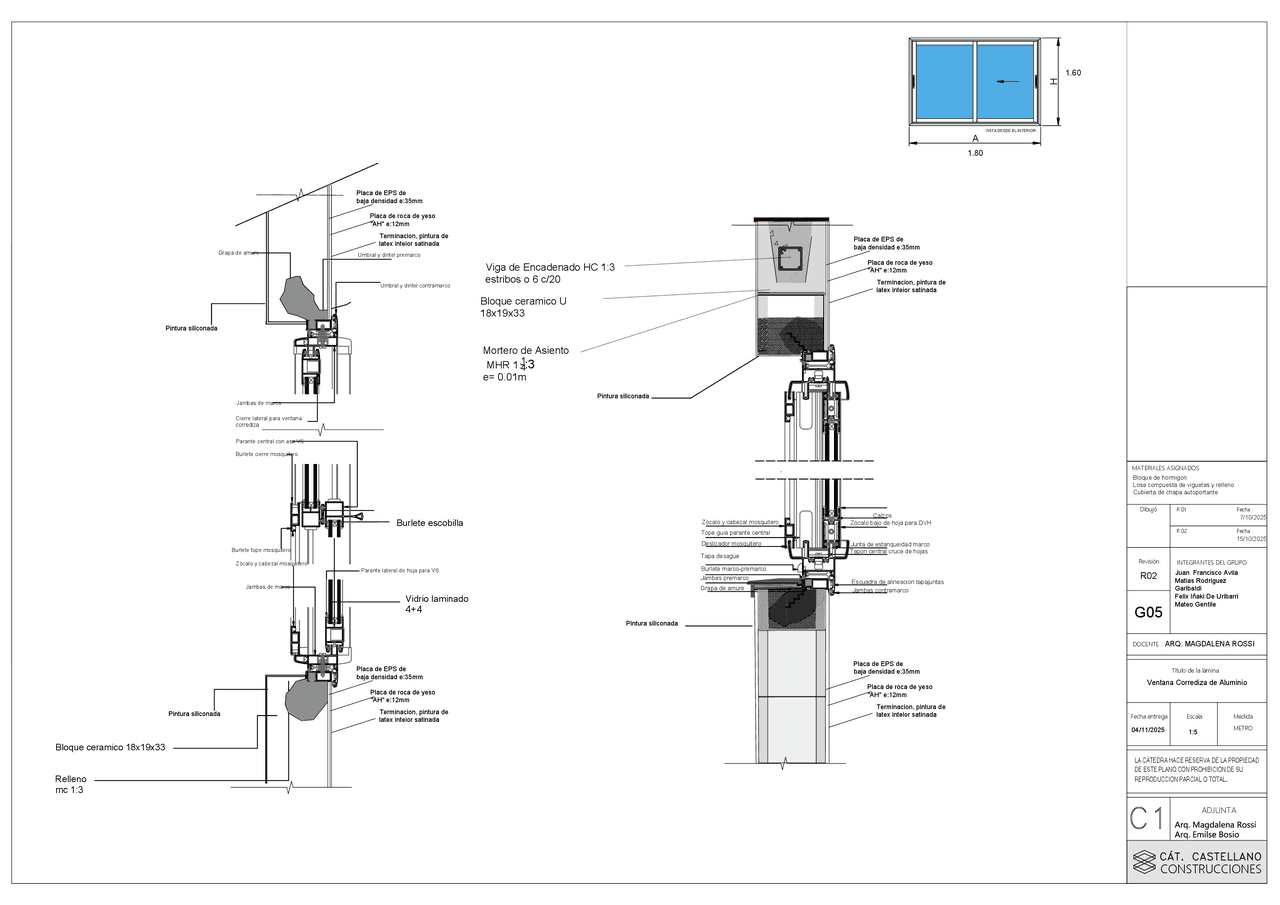

Ventana Corrediza de Aluminio
ARQ. MAGDALENA ROSSI
G05
Juan Francisco Avila
Matias Rodriguez
Garibaldi
Felix Iñaki De Uribarri
Mateo Gentile
R02
Bloque de hormigon
Losa compuesta de viguetas y relleno
Cubierta de chapa autoportante
