Laboratorio ADC
Ecuaciones del conversor:
En bits 2^n-1 donde n corresponde al número de bits máximo del
conversor.(cantidad de valores que puede tener el conversor)
R/T: El pic18f452 posee 10 bits para la representación de la conversión,
2^10-1=1023, esto quiere decir que a través de un pin analógico digital se
va a tener una variación desde el valor cero hasta el valor máximo de 1023.
En voltios LSB (Least Significant Bit) hace referencia al mínimo cambio del
voltaje que se requiere para garantizar un cambio en el código de salida
binario.
𝐋𝐒𝐁 = (𝐕𝐫𝐞𝐟+) (𝐕𝐫𝐞𝐟−)
𝟐^𝐧 𝟏
R/T: 𝐋𝐒𝐁 = (𝟓𝐯)(𝟎𝐯)
𝟏𝟎𝟐𝟑 = 𝟎
Resultado digital ante una entrada analógica:
𝐗 = 𝟐𝐧 𝟏(𝐕𝐢𝐧(𝐚𝐧𝐚𝐥ó𝐠𝐢𝐜𝐨) 𝐕𝐫𝐞𝐟 )
(𝐕𝐫𝐞𝐟 +)(𝐕𝐫𝐞𝐟 )
R/T :(En el Vin analógico vamos acoger cualquier voltaje que nos de el
multímetro que está conectado al potenciómetro).
X=𝟏𝟎𝟐𝟑(𝟑.𝟒𝟓)−𝟎𝐯
(𝟓𝐯)−(𝟎𝐯)=𝟕𝟎𝟔 de decimal a binario nos da: 1011000010, para

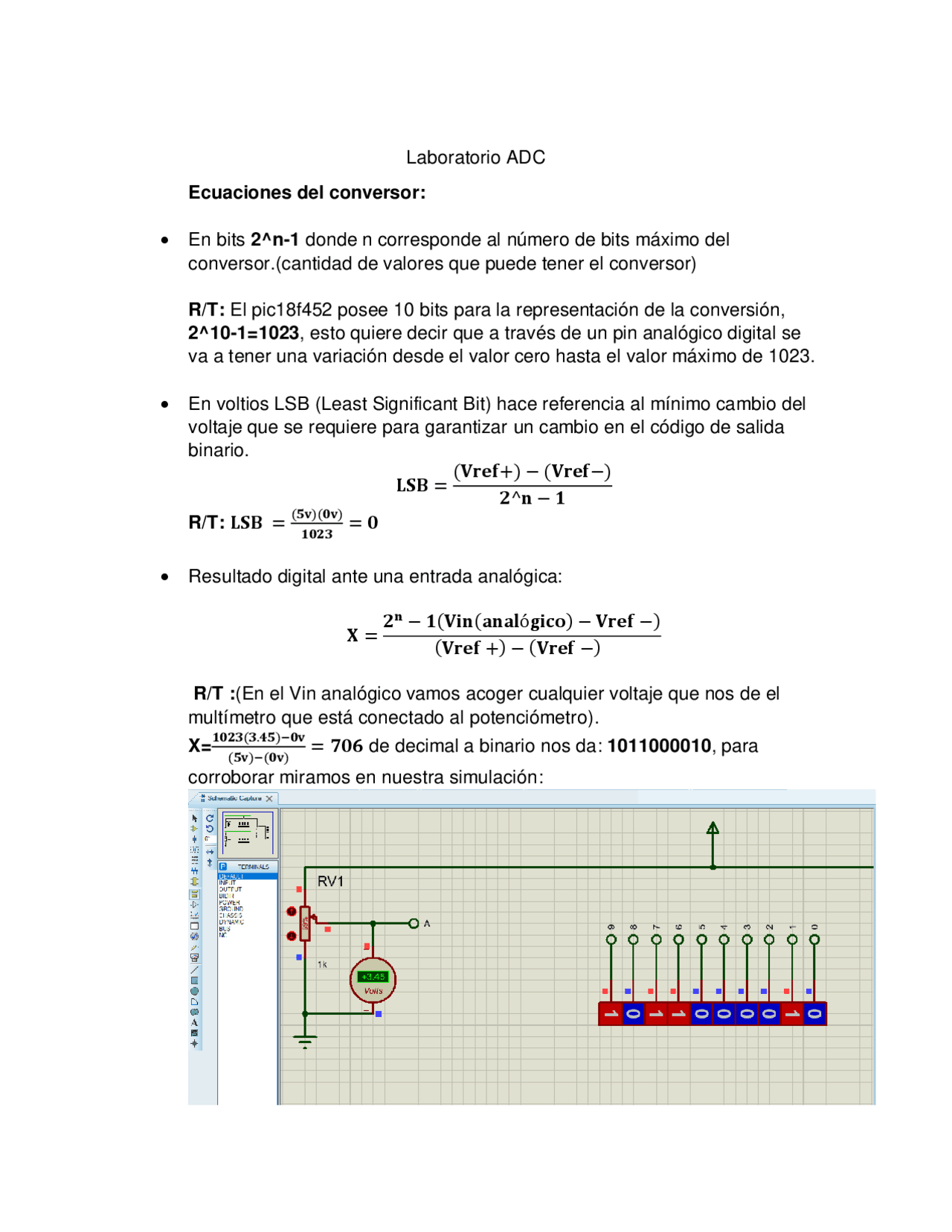

corroborar miramos en nuestra simulación:
