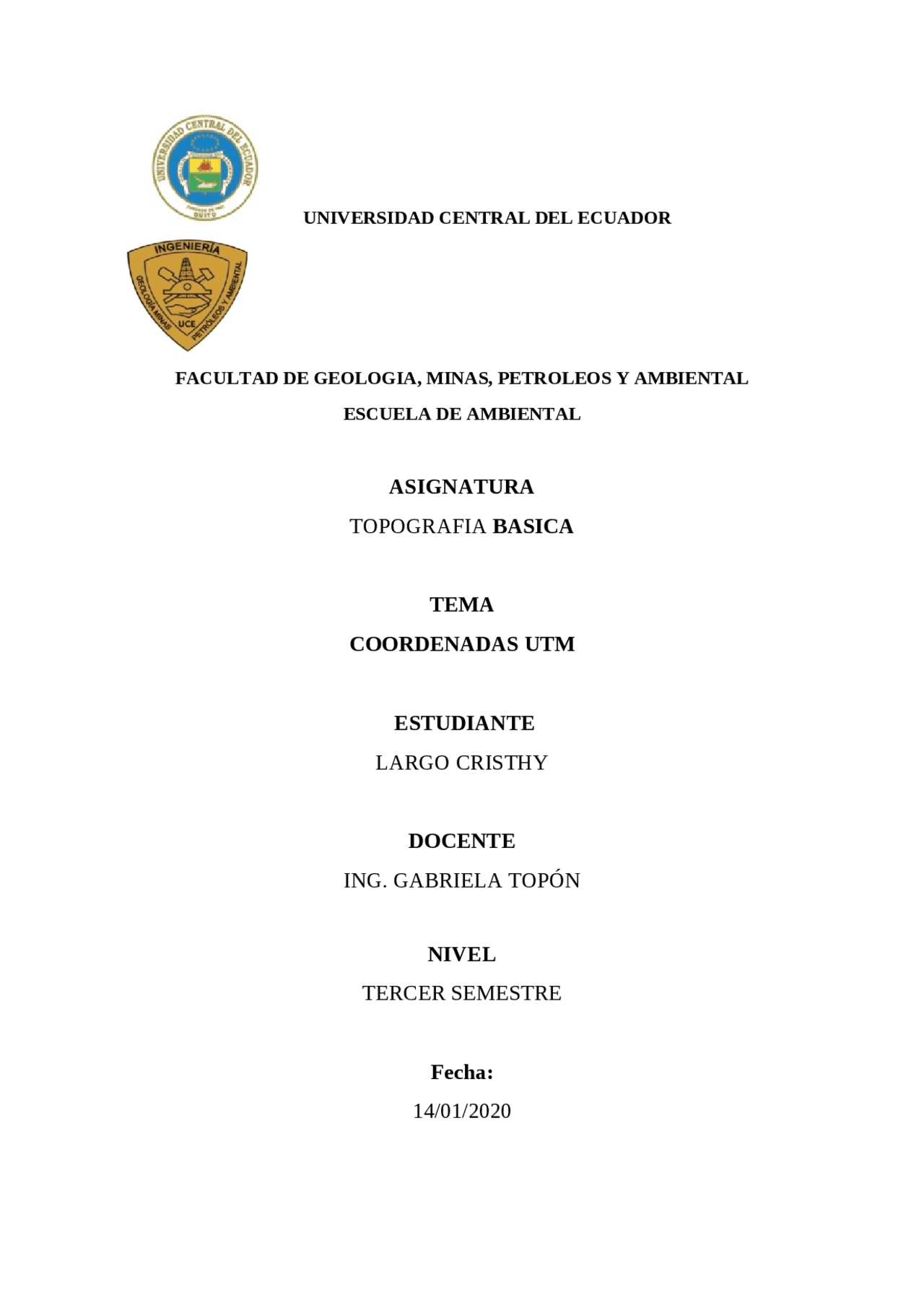

UNIVERSIDAD CENTRAL DEL ECUADOR
FACULTAD DE GEOLOGIA, MINAS, PETROLEOS Y AMBIENTAL
ESCUELA DE AMBIENTAL
ASIGNATURA
TOPOGRAFIA BASICA
TEMA
COORDENADAS UTM
ESTUDIANTE
LARGO CRISTHY
DOCENTE
ING. GABRIELA TOPÓN
NIVEL
TERCER SEMESTRE
Fecha:
14/01/2020
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Coordenadas UTM: Apuntes de Topografía Básica, Apuntes de Topografía
Sistemas de coordenadas geograficas
Tipo: Apuntes
2019/2020
1 / 5
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Coordenadas UTM: Apuntes de Topografía Básica y más Apuntes en PDF de Topografía solo en Docsity!
UNIVERSIDAD CENTRAL DEL ECUADOR
FACULTAD DE GEOLOGIA, MINAS, PETROLEOS Y AMBIENTAL
ESCUELA DE AMBIENTAL
ASIGNATURA
TOPOGRAFIA BASICA
TEMA
COORDENADAS UTM
ESTUDIANTE
LARGO CRISTHY
DOCENTE
ING. GABRIELA TOPÓN
NIVEL
TERCER SEMESTRE
Fecha:
1. Introducción Sistemas de coordenadas Las posiciones en el planeta se definen en relación a un sistema de referencia fijo, el sistema permite saber la posición. Los dos sistemas de coordenadas más comunes son: Coordenadas Geográficas (Latitud y Longitud) Coordenadas UTM (Universal Transversa Mercator) 1.1. Coordenadas Geográficas (Latitud y Longitud) Está basado en la red de meridianos y paralelos que determinan los valores de latitud y longitud en grados de arco o circunferencia. El Ecuador divide a la Tierra en dos hemisferios, hemisferio norte y hemisferio sur, y los círculos menores paralelos al Ecuador son los llamados Paralelos, los círculos máximos que pasan por los polos se denominan Meridianos. El Ecuador es el origen para la medida de las latitudes y se define la latitud como la distancia angular que existe entre el Ecuador y el punto, a lo largo del meridiano que pasa por el punto. La distancia angular en este caso no es más que el ángulo en el centro de la Tierra entre el punto y la intersección con el Ecuador del meridiano que pasa por dicho punto. La latitud se mide desde cero a 90°, en ambas direcciones (norte o sur). El meridiano de Greenwich, Inglaterra, es el origen para la medida de las longitudes: La longitud de un punto es la distancia angular medida sobre el Ecuador, entre el pie del meridiano que pasa por el punto y la intersección del meridiano de Greenwich con el Ecuador. La longitud se mide desde cero a 180°, hacia el este o el oeste. En la siguiente figura, se ilustran estas definiciones. 1 .2 Coordenadas UTM (Universal Transversa Mercator) UTM son las siglas de Universal Transversa Mercator. Se trata de una proyección desarrollable, sobre un cilindro tangente al elipsoide. Se denomina transversa porque la
El eje X tendrá su origen en el meridiano central de la zona, pero tendrá un valor de 500000, disminuyendo hacia el oeste e incrementando hacia el este. Se ha establecido así para tener siempre valores positivos en el eje X. El eje Y tendrá su origen en el Ecuador, pero lo de hace una manera particular. En el hemisferio norte el Ecuador tendrá el valor 0 incrementando hacia el norte hasta llegar al valor 10000000 en el Polo Norte. Mientras que en el hemisferio sur el Ecuador tendrá el valor 10000000 decrementando hacia el sur hasta llegar al valor 0 en el Polo Sur. Se ha establecido así para tener siempre valores positivos en el eje Y. Por tanto, debido a esta elección de ejes cartesianos, un punto X y un punto Y referencian una posición en el huso, pero éste es ilocalizable hasta que no se indica en qué huso están y en qué hemisferio. Con respecto a distancias , cada valor del eje X e Y representa 1 metro en la realidad, por lo que un punto referenciado con estas dos coordenadas nos está haciendo referencia a una zona de 1 metro cuadrado de superficie realmente. 1.2.2 Coordenadas geográficas UTM Con todo lo anterior, somos capaces de definir una coordenada geográfica en el sistema UTM, compuesta por los siguientes valores : Huso Zona Coordenada_X Coordenada_Y Por ejemplo, el pico Mulhacén tendría la siguiente coordenada UTM: 30S 472313 4100834
Estamos ofreciendo la coordenada con una precisión de metros cuadrado s. La coordenada X estará formada por 6 dígitos y la coordenada Y estará formada por 7 dígitos. Si no necesitamos tanta precisión, podemos dar también la coordenada UTM con una precisión de kilómetros cuadrad os. En este caso la coordenada X estará formada por 3 dígitos y la coordenada Y estará formada por 4 dígitos. 30S 472 4100 Además de estos valores, la coordenada debe venir acompañada del Datum de referencia con el que se realizado la proyección, ya que si no el valor puede diferir bastante al posicionarlo sobre un mapa topográfico.
2. Comentario La consulta realizada nos permitió recordar los sistemas de coordenadas utilizados para ubicar un punto o posición, siendo estos el sistema de coordenadas geográficas (latitud y longitud) y el sistema UTM, además, aprendimos sobre el sistema de coordenadas UTM y cómo podemos graficar y ubicar estas coordenadas, aunque todavía con dificultad. 3. Bibliografía García, Martín, Antonio, et al. Topografía y cartografía mineras , Universidad Politécnica de Cartagena, 2014. ProQuest Ebook Central, https://ebookcentral.proquest.com/lib/ucesp/detail.action?docID=4795231.
