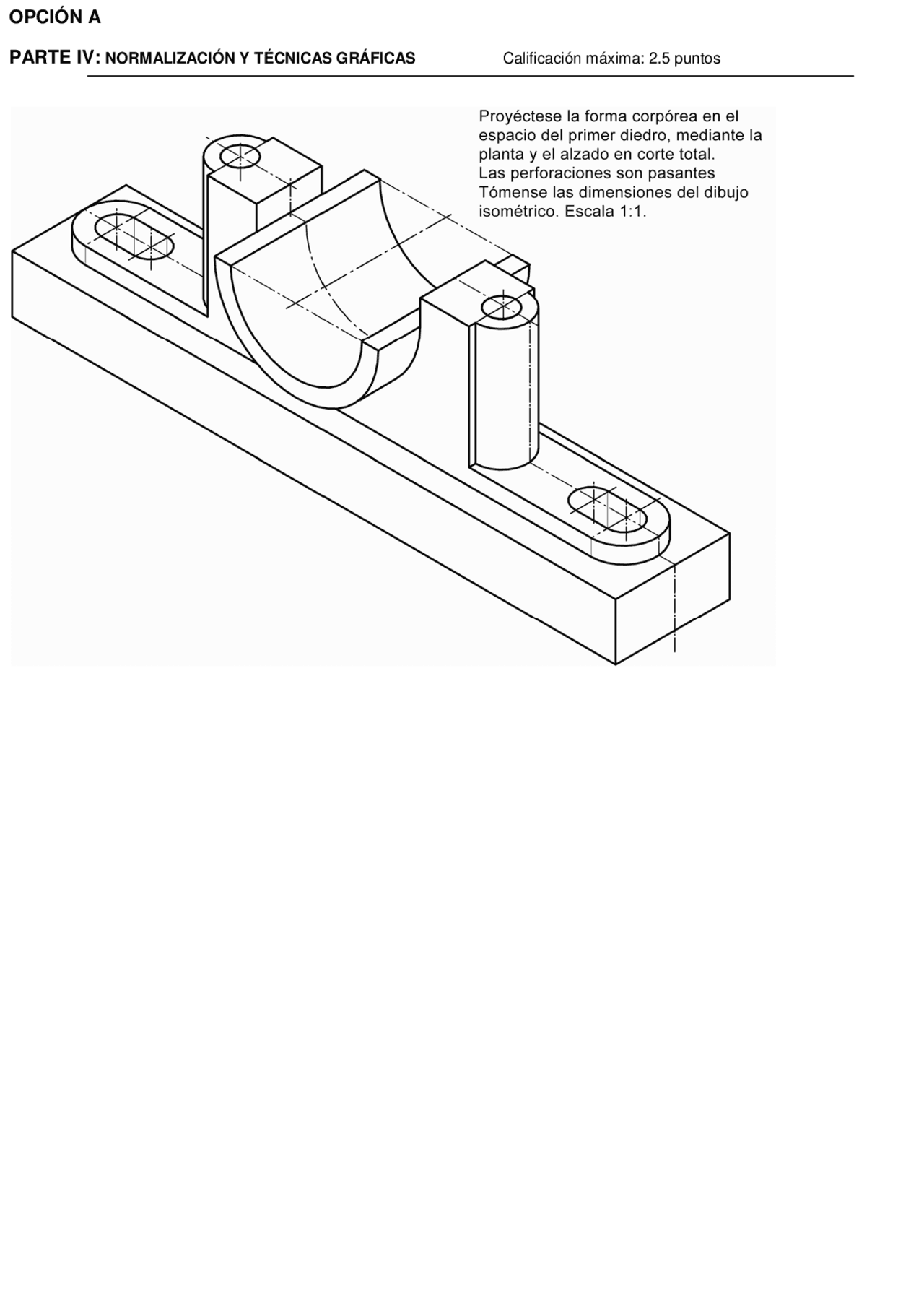

OP CIÓ N A
P ARTE IV : NORMALIZACIÓN Y TÉCNICAS GRÁFICAS Calificación máxima: 2.5 puntos
DIBUJO TÉCNICO-Propuesta 5/2014. Página 7 de 7
OPCIÓN B
PARTE III: REPRESENT. DE PERSPECTIVAS Y NORMALIZACIÓN Calificación máxima: 4 puntos
Dibujar y acotar a escala 1:2 y sin líneas ocultas, las vistas y/o cortes convenientes que definan completamente la pieza adjunta, representada en perspectiva isométrica y acotada en milímetros. Las dimensiones no acotadas serán deducidas de la perspectiva.
DIBUJO TÉCNICO-Propuesta 5/2014. Página 7 de 7
OPCIÓN B (Solución)
PARTE III: REPRESENT. DE PERSPECTIVAS Y NORMALIZACIÓN Calificación máxima: 4 puntos
Dibujar y acotar a escala 1:2 y sin líneas ocultas, las vistas y/o cortes convenientes que definan completamente la pieza adjunta, representada en perspectiva isométrica y acotada en milímetros. Las dimensiones no acotadas serán deducidas de la perspectiva.
BLOQUE 3. Documentación gráfica de proyectos
Calificación máxima 2.5 puntos
OPCIÓN A
DIBUJO TÉCNICO - Propuesta 3/2019. Página 5 de 9
Dadas la planta y el lateral izquierdo de una pieza
según
el
método
del primer diedro, croqui
ce
en
la posición
adecuada el alzado en corte total.
BLOQUE 3. Documentación gráfica de proyectos
Calificación máxima 2.5 puntos
OPCIÓN A
Croquizar el corte A-A indicado, de la pieza representada por su alzado y planta en el método del 1º diedro.
DIBUJO TÉCNICO - Propuesta
(^6) /2017. Página 5 de 9
(Solución)
A^ A
BLOQUE 3.- Documentación gráfica y proyectos. Calificación máxima 2,5 puntos
OPCIÓN B
DIBUJO TÉCNICO II -Propuesta 3/2018. Página 9 de 9
(Solución)
3x^14
3x 6 20
9
52
22
6
4
42
38
20
30
2
8
Complete el croquis de definición de la pieza dada en la perspectiva:
- Utilice el método de proyección del primer diedro.
- Croquice el alzado con el corte total indicado.
- Se facilita la vista en planta y el perfil izquierdo para el croquis que se pide.
- Todos los taladros son pasantes.
PARTE IV:
En el siste represént corte con la forma f isométrico NORMALIZ ema europe tense las vis venientes p facilitada en o. Escala 1 ZACIÓN Y T eo, stas y/o para definir n el dibujo :1. ÉCNICAS GGRÁFICAS
OPCIÓÓN A
Calificación máxima: 2.55 puntos
