bg1

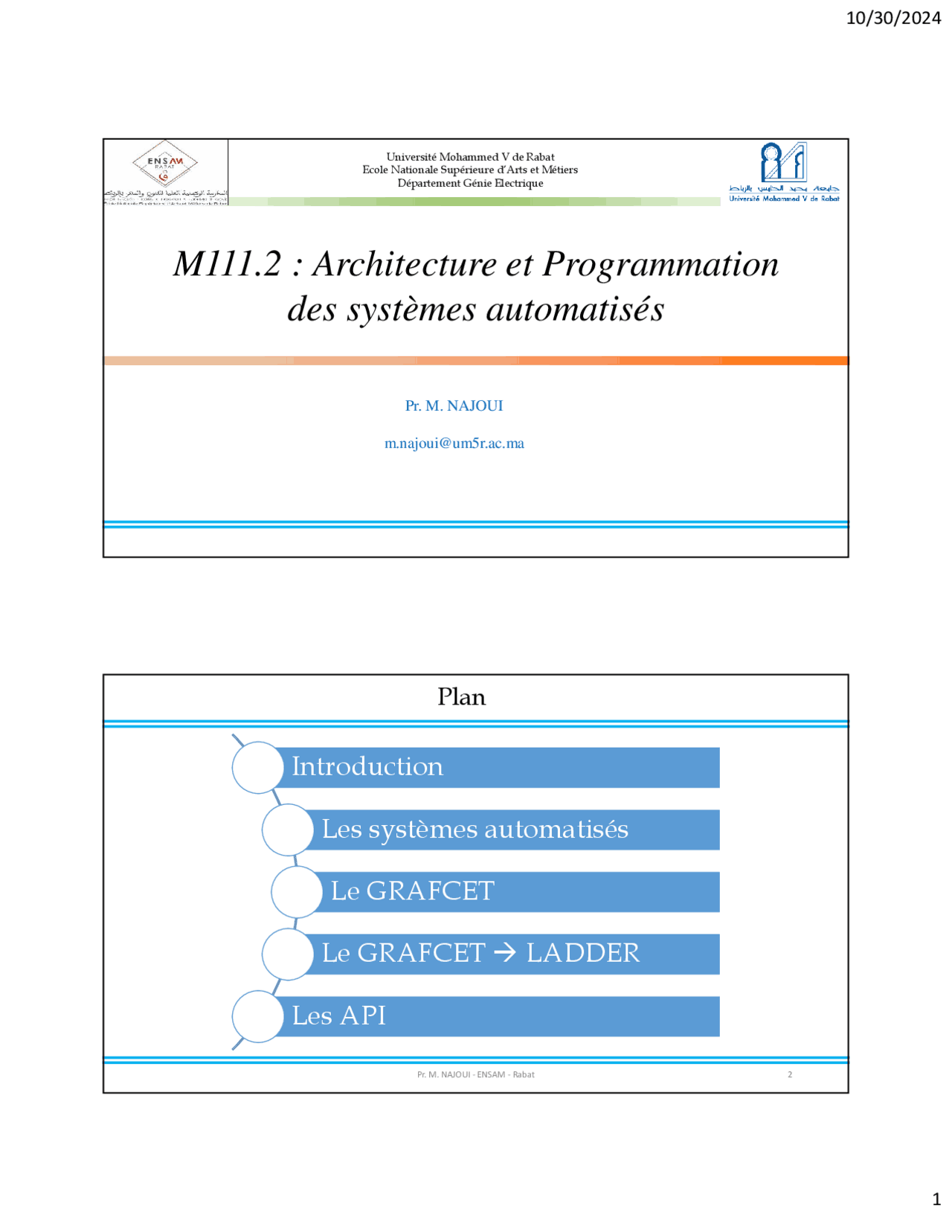

10/30/2024
1
Université Mohammed V de Rabat
Ecole Nationale Supérieure d’Arts et Métiers
Département Génie Electrique
Pr. M. NAJOUI
M111.2 : Architecture et Programmation
des systèmes automatisés
Pr. M. NAJOUI -ENSAM - Rabat 2
Plan
Introduction
Les systèmes automatisés
Le GRAFCET
Le GRAFCET LADDER
Les API
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28
pf29
pf2a
pf2b
pf2c
pf2d
pf2e
pf2f
pf30
pf31
pf32
pf33
pf34
pf35
pf36
pf37
pf38
pf39
pf3a
pf3b
pf3c
pf3d
pf3e
pf3f
pf40
pf41
pf42

Vista previa parcial del texto

¡Descarga GRAFCET : Introduction et Exemples d'Applications y más Esquemas y mapas conceptuales en PDF de Automatización Industrial solo en Docsity!

Ecole Nationale Supérieure d’Arts et Métiers^ Université Mohammed V de Rabat Département Génie Electrique

Pr. M. NAJOUI [email protected]

M111.2 : Architecture et Programmation

des systèmes automatisés

Pr. M. NAJOUI - ENSAM - Rabat 2

Plan

Introduction

Les systèmes automatisés

Le GRAFCET

Le GRAFCET  LADDER

Les API

Pr. M. NAJOUI - ENSAM - Rabat 3

Introduction

Un système automatique / automatisé :  Un système qui effectue sans l'intervention de l'utilisateur , des tâches programmées à l'avance.  Un système est dit automatique s'il exécute toujours le même cycle de travail après avoir reçu les consignes d'un opérateur.  L’utilisateur suit l'évolution du système et contrôle le bon déroulement du cycle de fonctionnement. Il assure la programmation, le démarrage et l'arrêt du système (en cas de problème).  L’utilisateur peut dialoguer avec le système par l’intermédiaire du pupitre (IHM).

  1. Classification des systèmes :

Pr. M. NAJOUI - ENSAM - Rabat 4

Introduction

Un système automatique / automatisé :  Simples ou complexes , les systèmes automatiques sont partout dans notre environnement.  Ils se développent de plus en plus et modifient la manière de travailler dans les ateliers de production (Robotique).  Ils permettent d' augmenter la sécurité et remplacent l'homme en accomplissant des travaux pénibles (convoyeur), répétitifs (ligne de montage), dangereux (atelier de peinture) ou dans des endroits inaccessibles (réacteur nucléaire).

  1. Classification des systèmes :

Pr. M. NAJOUI - ENSAM - Rabat 7

Logique combinatoire

La sortie est égale à l’entrée. C’est un simple interrupteur.

Opérateur logique « OUI »

Pr. M. NAJOUI - ENSAM - Rabat 8

Logique combinatoire

La sortie est inversée par rapport à la variable d’entrée.

Opérateur logique « NON »

Pr. M. NAJOUI - ENSAM - Rabat 9

Logique combinatoire

La sortie est égale au produit des deux entrées (fonction multiplication).

Opérateur logique « ET »

Pr. M. NAJOUI - ENSAM - Rabat 10

Logique combinatoire

La sortie est égale à la ou les entrées active(s).

Opérateur logique « OU »

Pr. M. NAJOUI - ENSAM - Rabat 13

Logique combinatoire

La sortie est l’inverse de celle d’une fonction ET.

Opérateur logique « NAND »

Pr. M. NAJOUI - ENSAM - Rabat 14

Logique combinatoire

La sortie est l’inverse de celle d’une fonction OU.

Opérateur logique « NOR »

Pr. M. NAJOUI - ENSAM - Rabat 15

Architecture des

systèmes automatisés

Pr. M. NAJOUI - ENSAM - Rabat 16

Les systèmes automatisés

Dans le domaine de l'automatisation de processus industriels, l’évolution des techniques de contrôle s’est traduite par :  Un développement massif,  Une approche de plus en plus globale des problèmes,  Une intégration dès la conception de l’installation.

On est ainsi passé du stade de la machine automatisée à celui du système automatisé de production ( UAP, unité autonome de production).

Pr. M. NAJOUI - ENSAM - Rabat 19

Les systèmes automatisés

  1. Partie opérative (PO) :

Un pré-actionneur : Un élément dont le rôle est de distribuer l’énergie disponible aux actionneurs sur ordre de la partie commande. Exemple : Contacteurs, Variateurs de vitesse...

Pr. M. NAJOUI - ENSAM - Rabat 20

Les systèmes automatisés

  1. Partie opérative (PO) :  Les pré-actionneurs sont obligatoire pour des raisons de sécurité.  Assurer la séparation entre la partie commande et la partie puissance.  Un pré-actionneur est dit monostable s’il a besoin d’un ordre pour passer de sa position repos à sa position travail. Le retour à la position repos s’effectue mécaniquement lorsque l’ordre disparaît (sous l’effet d’un ressort).  Un pré-actionneur est dit bistable s’il a besoin d’un ordre pour passer de sa position repos à sa position travail. À la disparition de cet ordre il reste dans sa position travail. Ce n’est qu’à l’apparition d’un second ordre qu’il passe de sa position travail à sa position repos.

Pr. M. NAJOUI - ENSAM - Rabat 21

Les systèmes automatisés

  1. Partie opérative (PO) :

Afin d’agir sur la matière d’œuvre, la partie opérative a besoin d’énergie. L’énergie employée est le plus souvent de nature électrique ou pneumatique, parfois hydraulique. Cette énergie source n'est pas directement utilisable et doit être convertie (en général en énergie mécanique) : C’est la fonction des actionneurs. Un actionneur : Un objet technique qui convertit une énergie d’entrée non directement utilisable par les mécanismes agissant sur la matière d’oeuvre en une énergie de sortie utilisable pour obtenir une action définie. Exemple : Vérins, Moteurs...

Pr. M. NAJOUI - ENSAM - Rabat 22

Les systèmes automatisés

  1. Partie opérative (PO) :

Un transmetteur : Un objet capable d’adapter l'énergie mécanique produite par l'actionneur afin d’avoir certaines caractéristiques précises (fréquence de rotation réduite, vitesse linéaire alternative…),

Pr. M. NAJOUI - ENSAM - Rabat 25

Les systèmes automatisés

  1. Partie opérative (PO) :

Un capteur : Nous distinguons trois grandes familles des capteurs :  Capteurs TOR (tout ou rien) : équivalent a un interrupteur, comme celui du fin de course

 Capteurs numérique : il fournit un nombre entier proportionnel à la grandeur physique mesurée, comme le codeur de position

 Capteurs analogique : il fournit une grandeur électrique proportionnelle à la grandeur physique mesurée, comme le capteur de température

Pr. M. NAJOUI - ENSAM - Rabat 26

Les systèmes automatisés

  1. Partie commande (PC) :

 Un ensemble de moyens de traitement de l’information qui assurent le pilotage et la coordination des tâches du processus souhaité.  Coordonne la succession des actions sur la PO avec la finalité d'obtenir la valeur ajoutée.  Ici, nous distinguons deux domaines :  Les systèmes embarqués : le contrôleur est un μC.  Téléphonie  Calculateurs (automobile, aero…)  L’ automatisme industriel : le contrôleur est un automate programmable.  Ligne de production industriel,  Machines spéciales…

Pr. M. NAJOUI - ENSAM - Rabat 27

Les systèmes automatisés

  1. Partie commande (PC) :

 La réalisation matérielle de la partie commande peut être effectuée en :  Logique câblée : fonctions logiques + relais… (solution difficilement modifiable)  Logique programmée : API ou microcontrôleurs…

Pr. M. NAJOUI - ENSAM - Rabat 28

Les systèmes automatisés

  1. Partie commande (PC) :

Afin d’assurer son rôle de coordonnateur, la PC doit :

 Être informée à chaque instant de l’état physique dans lequel est sa partie opérative et parfois son environnement. Elle doit donc, en entrée, recevoir des informations appelées comptes-rendus.

 Ordonner en fonction de l’état physique de la partie opérative et de son environnement et en fonction du programme mémorisé, le changement ou non de l’état de la partie opérative. Elle doit donc, en sortie, envoyer des informations appelées ordres vers la partie opérative.

Pr. M. NAJOUI - ENSAM - Rabat 31

Les systèmes automatisés

 Comment peut on concevoir un SAP (Système Automatisé de Production)?

 Comment peut-on programmer un API?

 Y-a-t il des langages de programmation des API?

 Si oui, quels sont ces langages?

Pr. M. NAJOUI - ENSAM - Rabat 32

GRAFCET

Pr. M. NAJOUI - ENSAM - Rabat 33

GRAFCET

1. Historique :

En 1975, un groupe de travail réunissant l’ AFCET ( A ssociation F rançaise pour la C ybernétique E conomique et T echnique), l’ ADEPA ( A gence pour le DE veloppement de la P roductique A ppliquée à l’industrie), des industriels et des universitaires se sont fixés l'objectif de définir un formalisme adapté à la représentation des évolutions séquentielles d'un système et ayant les caractéristiques suivantes :  Simple;  Accepté par tous les intervenants;  Compréhensible à la fois par les concepteurs et les exploitants;  Facilite le passage à une réalisation, à base matérielle/logicielle de l'automatisme ainsi spécifié.

Pr. M. NAJOUI - ENSAM - Rabat 34

GRAFCET

1. Historique :

 Le groupe de travail a dressé un état de l'art des différentes approches de modélisation du comportement de tels automatismes. Trois grandes classes d'outils de modélisation ont été recensées :  Les organigrammes ;  Les Réseaux de Pétri;  Les graphes d'état.

 L'analyse des avantages et inconvénients de ces outils mena, en 1977 , à la définition du GRAFCET.

 Les résultats de ces travaux ont été l'objet d'une publication officielle dans la revue ”Automatique et Informatique Industrielle” en décembre 1977 , date que la communauté considère aujourd'hui comme correspondant à la date de naissance effective du GRAFCET.

Pr. M. NAJOUI - ENSAM - Rabat 37

GRAFCET

2. Définitions :

 Le GRAFCET est un langage graphique représentant le fonctionnement d'un automatisme par un ensemble de :  Étapes auxquelles sont associées des actions ;  Transitions entre étapes auxquelles sont associées des conditions de transition ( réceptivités ) ;  Liaisons orientées entre les étapes et les transitions.

 Son nom est l'acronyme à la fois de :  GRA phe F onctionnel de C ommande E tapes / T ransitions  GR aphe du groupe AFCET.

Pr. M. NAJOUI - ENSAM - Rabat 38

GRAFCET

3. Les normes du GRAFCET :

 1982 : normalisation du GRAFCET en France  Parution de la norme NF C03-190.

 1988 : normalisation du GRAFCET par la CEI/IEC 848.

 1993 : Norme IEC 1131-3  La validation de cinq langages de programmation des APIs dont le SFC (inspiré du GRAFCET).

 2002 : Norme IEC 60848 a été largement modifiée, sa traduction française est publiée en septembre de la même année sous la référence NF EN 60848. IEC : International Electrotechnical Commitee

Pr. M. NAJOUI - ENSAM - Rabat 39

GRAFCET

4. Les avantages du GRAFCET :

 Il est indépendant de la matérialisation technologique (API);  Il traduit de façon cohérente le cahier des charges;  Il est bien adapté aux systèmes automatisés.  Permet d'intégrer aux fonctions d'automatisme de base la notion du temps, par le biais de temporisations ou de tests sur des horloges (ce qui n'est pas possible avec une logique simple à relais).  Simple :  Facile à apprendre.  Facile à élaborer.

Pr. M. NAJOUI - ENSAM - Rabat 40

GRAFCET

5. Le GRAFCET est basé sur :

1. Éléments graphique de base :  Les étapes ,  Les transitions ,  Les liaisons orientées reliant entre elles les étapes et les transitions, structurés en un réseau alterné formant l'ossature (squelette) séquentielle graphique. 2. Une interprétation traduisant le comportement de la partie commande vis-à-vis de ses entrées et ses sorties. Cette interprétation est caractérisée par :  Les actions associées aux étapes,  Les réceptivités associées aux transitions 3. Règles d'évolution définissant formellement le comportement dynamique de la partie commande.
