CLASE N°12
GRAFCET

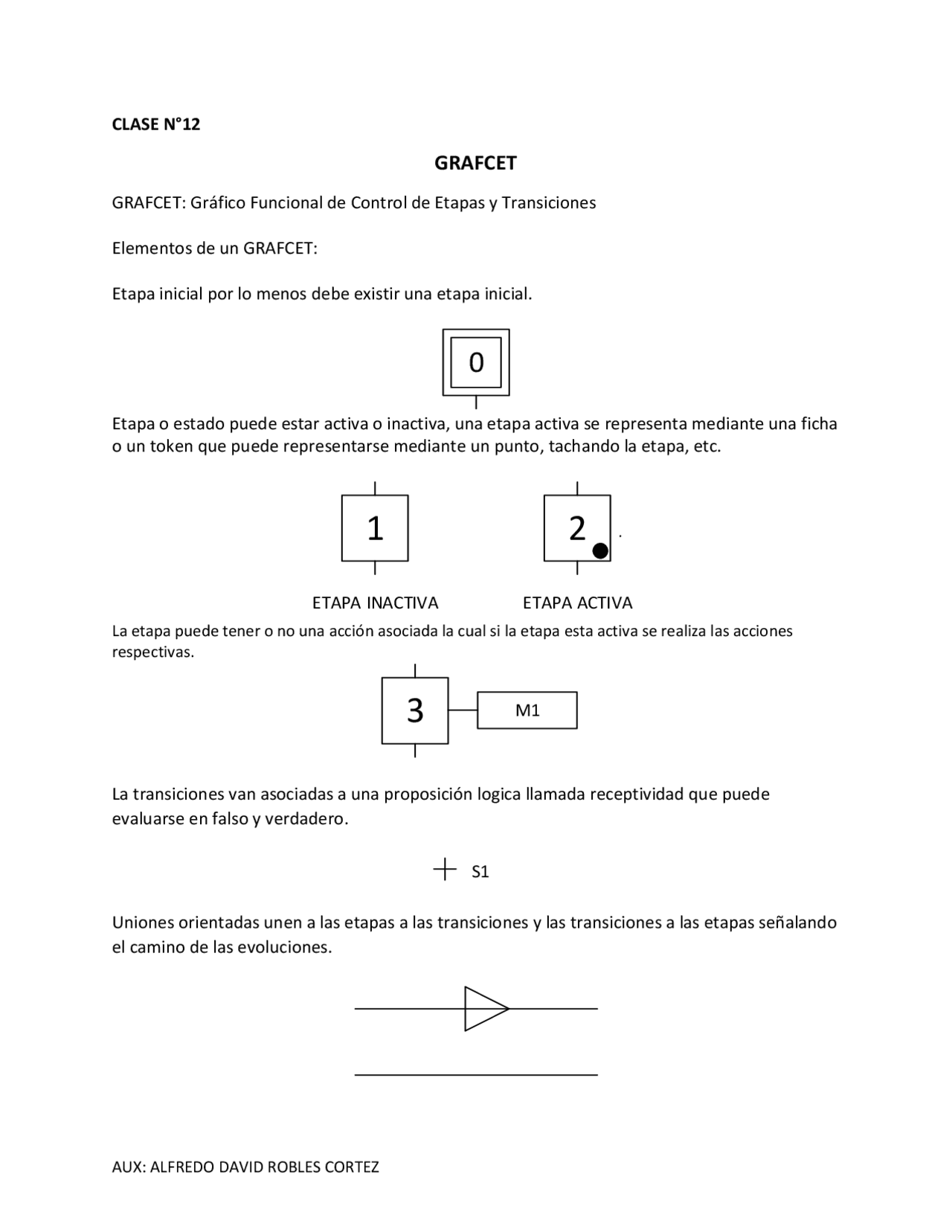

GRAFCET: Gráfico Funcional de Control de Etapas y Transiciones
Elementos de un GRAFCET:
Etapa inicial por lo menos debe existir una etapa inicial.
0
Etapa o estado puede estar activa o inactiva, una etapa activa se representa mediante una ficha
o un token que puede representarse mediante un punto, tachando la etapa, etc.
1 2
ETAPA ACTIVAETAPA INACTIVA
La etapa puede tener o no una acción asociada la cual si la etapa esta activa se realiza las acciones
respectivas.
3
M1
La transiciones van asociadas a una proposición logica llamada receptividad que puede
evaluarse en falso y verdadero.
S1
Uniones orientadas unen a las etapas a las transiciones y las transiciones a las etapas señalando
el camino de las evoluciones.
