3001250900
710
676760504
8828
5100
300
1249
1200
1760
4280
8790
B
C
109
KANSAS
CITY
SOUTHERN
DE
MÉXICO JORMAC VÍA

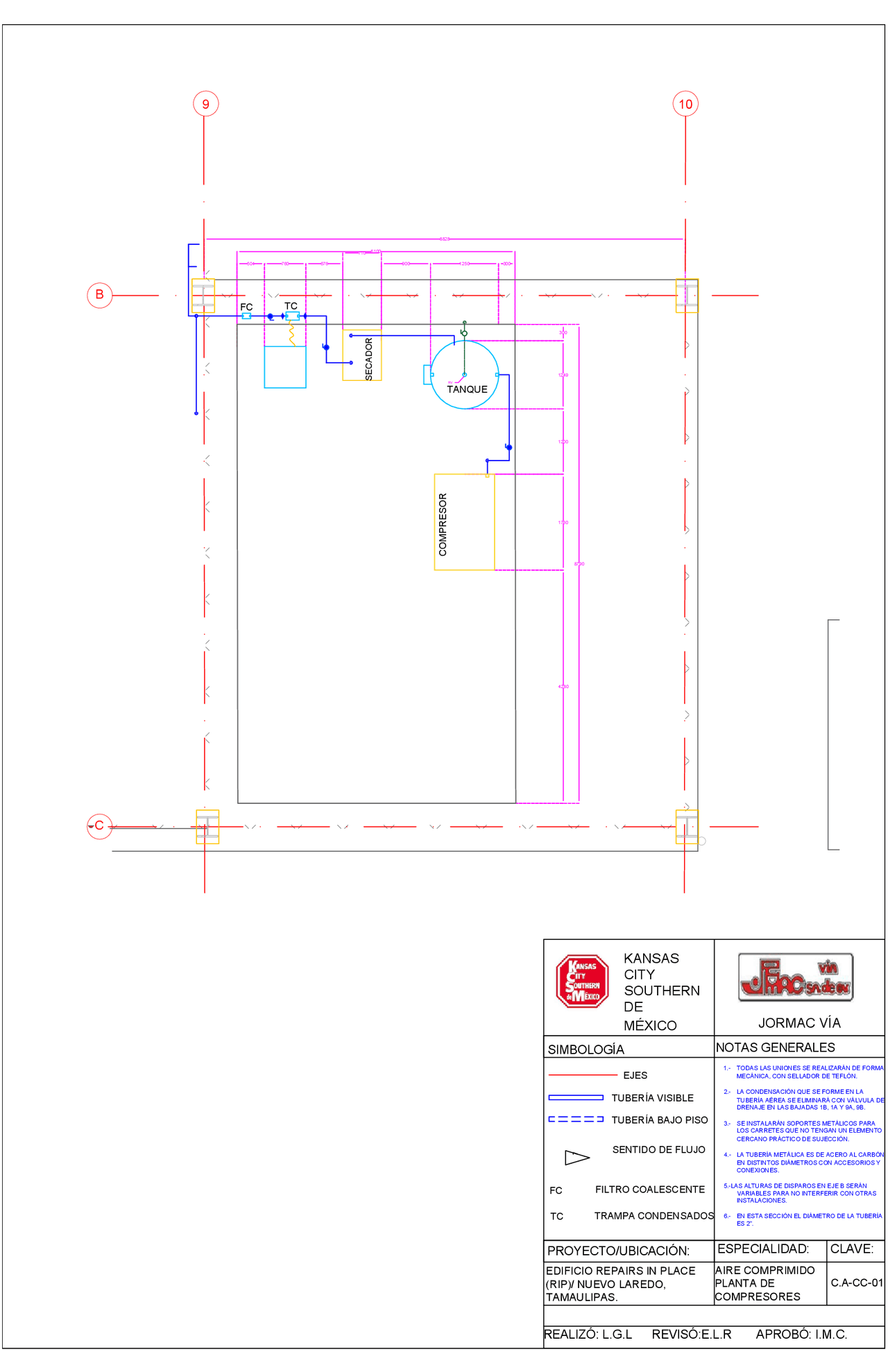

PROYECTO/UBICACIÓN:
EDIFICIO REPAIRS IN PLACE
(RIP)/ NUEVO LAREDO,
TAMAULIPAS.
ESPECIALIDAD:
AIRE COMPRIMIDO
PLANTA DE
COMPRESORES
CLAVE:
C.A-CC-01
SIMBOLOGÍA NOTAS GENERALES
EJES
TUBERÍA VISIBLE
SENTIDO DE FLUJO
TUBERÍA BAJO PISO
REALIZÓ: L.G.L REVISÓ:E.L.R APROBÓ: I.M.C.
1.- TODAS LAS UNIONES SE REALIZARÁN DE FORMA
MECÁNICA, CON SELLADOR DE TEFLÓN.
2.- LA CONDENSACIÓN QUE SE FORME EN LA
TUBERÍA AÉREA SE ELIMINARÁ CON VÁLVULA DE
DRENAJE EN LAS BAJADAS 1B, 1A Y 9A, 9B.
3.- SE INSTALARÁN SOPORTES METÁLICOS PARA
LOS CARRETES QUE NO TENGAN UN ELEMENTO
CERCANO PRÁCTICO DE SUJECCIÓN.
4.- LA TUBERÍA METÁLICA ES DE ACERO AL CARBÓN
EN DISTINTOS DIÁMETROS CON ACCESORIOS Y
CONEXIONES.
5.-LAS ALTURAS DE DISPAROS EN EJE B SERÁN
VARIABLES PARA NO INTERFERIR CON OTRAS
INSTALACIONES.
6.- EN ESTA SECCIÓN EL DIÁMETRO DE LA TUBERÍA
ES 2".
RV
COMPRESOR
TANQUE
SECADOR
TC
FC
TC
FC FILTRO COALESCENTE
TRAMPA CONDENSADOS
