CARRETE CA
CARRETE NP
PLACA DE ACERO 1/2"
300X300 MM CON
BARRENOS PARA ANCLAJE
PTR DE 4"X4" CAL 7
PLACA DE 1
2" PARA
SOPORTE DE CARRETES
DE AIRE COMPRIMIDO Y
AGUA NP. DE 800X300 MM

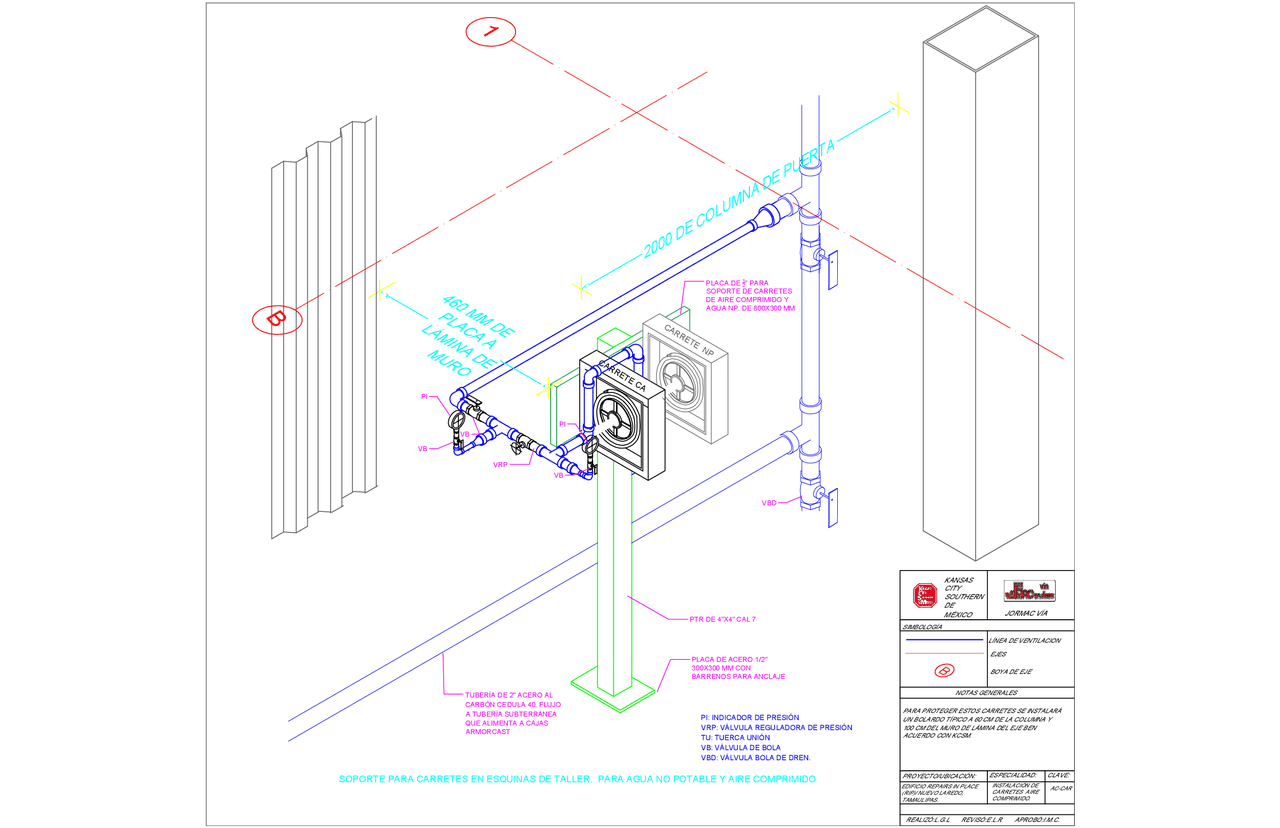

SOPORTE PARA CARRETES EN ESQUINAS DE TALLER. PARA AGUA NO POTABLE Y AIRE COMPRIMIDO
TUBERÍA DE 2" ACERO AL
CARBÓN CEDULA 40. FLUJO
A TUBERÍA SUBTERRÁNEA
QUE ALIMENTA A CAJAS
ARMORCAST
PI: INDICADOR DE PRESIÓN
VRP: VÁLVULA REGULADORA DE PRESIÓN
TU: TUERCA UNIÓN
VB: VÁLVULA DE BOLA
VBD: VÁLVULA BOLA DE DREN.
1
KANSAS
CITY
SOUTHERN
DE
MÉXICO JORMAC VÍA
PROYECTO/UBICACIÓN:
EDIFICIO REPAIRS IN PLACE
(RIP)/ NUEVO LAREDO,
TAMAULIPAS.
ESPECIALIDAD:
INSTALACIÓN DE
CARRETES AIRE
COMPRIMIDO.
CLAVE:
AC-CAR
SIMBOLOGÍA
NOTAS GENERALES
REALIZÓ:L.G.L REVISÓ:E.L.R APROBÓ:I.M.C.
LÍNEA DE VENTILACION
EJES
BOYA DE EJE
460 MM DE
PLACA A
LÁMINA DE
MURO
2000 DE COLUMNA DE PUERTA
B
PI
PI
VB
VB
VB
VRP
VBD
PARA PROTEGER ESTOS CARRETES SE INSTALARÁ
UN BOLARDO TÍPICO A 60 CM DE LA COLUMNA Y
100 CM DEL MURO DE LÁMINA DEL EJE BEN
ACUERDO CON KCSM.
