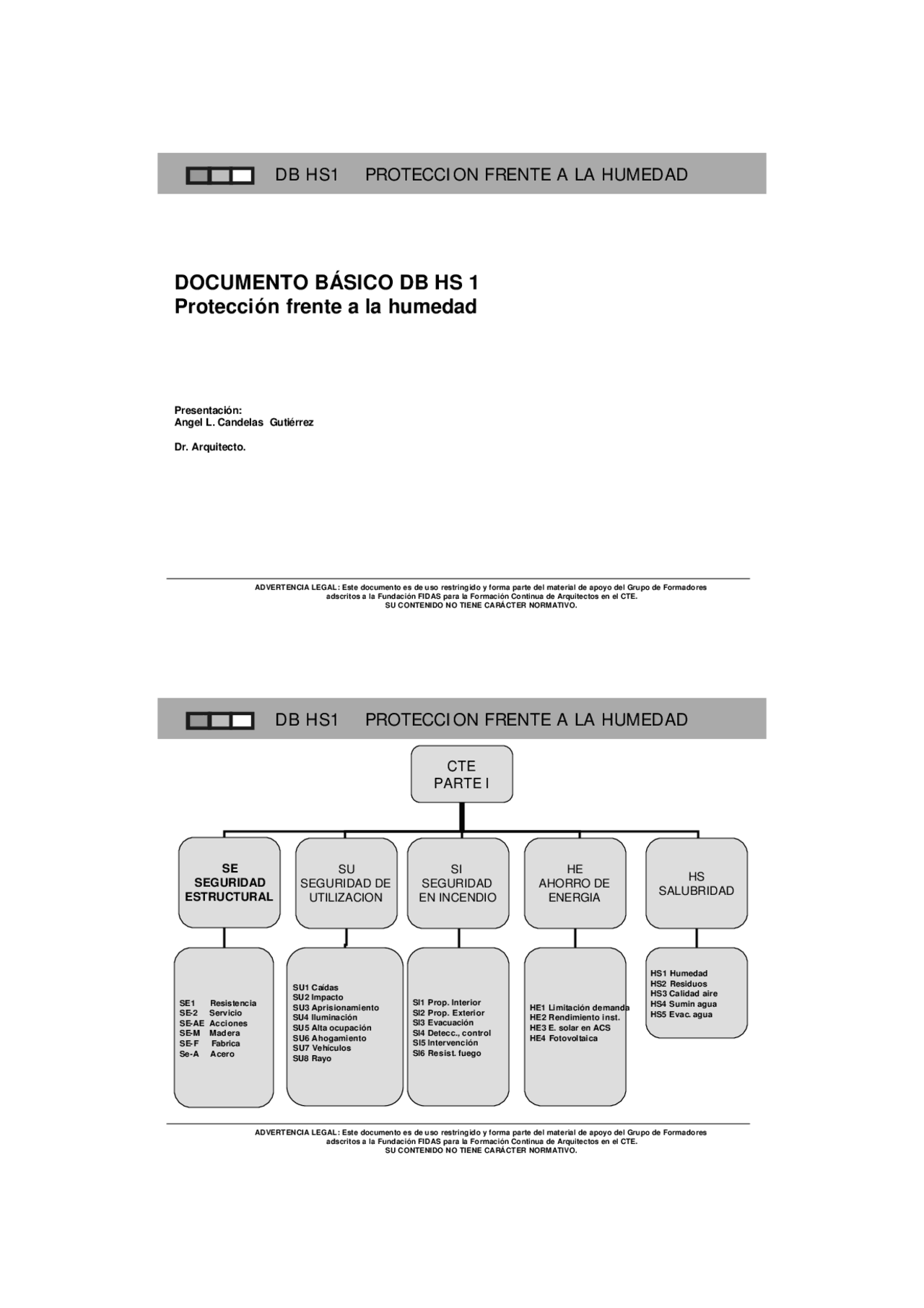

DOCUMENTO BÁSICO DB HS 1
Protección frente a la humedad
Presentación: Angel L. Candelas Gutiérrez
Dr. Arquitecto.
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
CTE
PARTE I
SE SEGURIDAD ESTRUCTURAL
HE AHORRO DE ENERGIA
HS SALUBRIDAD
SI SEGURIDAD EN INCENDIO
SU SEGURIDAD DE UTILIZACION
SE1 Resistencia SE-2 Servicio SE-AE Acciones SE-M Madera SE- F Fabrica Se-A Acero
SU1 Caídas SU2 Impacto SU3 Aprisionamiento SU4 Iluminación SU5 Alta ocupación SU6 Ahogamiento SU7 Vehículos SU8 Rayo
SI1 Prop. Interior SI2 Prop. Exterior SI3 Evacuación SI4 Detecc., control SI5 Intervención SI6 Resist. fuego
HE1 Limitación demanda HE2 Rendimiento inst. HE3 E. solar en ACS HE4 Fotovoltaica
HS1 Humedad HS2 Residuos HS3 Calidad aire HS4 Sumin agua HS5 Evac. agua
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
Exigencia HS1:
“Limitar el riesgo previsible de presencia inadecuada de agua o
humedad en el interior de sus edificios y en sus cerramientos
como consecuencia del agua procedente de precipitaciones
atmosféricas, de escorrentías, del terreno o de condensaciones,
disponiendo medios que impidan su penetración o, en su caso
permitan su evacuación sin producción de daños”.
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
AMBITO DE APLICACIÓN:
Edificios incluidos en el ámbito de aplicación general del CTE.
La sección HS1 se aplica a:
-Muros y suelos en contacto con el terreno,
-Fachadas
-Cubiertas de baja pendiente, tejados,
-Suelos elevados, suelos de terrazas y balcones.
-Medianeras.
Las medianeras descubiertas se consideran fachadas.
Los suelos de terrazas y balcones se consideran cubiertas.
Los suelos elevados se consideran suelos en contacto con el terreno.
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
PRESENCIA DE AGUA
- baja: cuando la cara inferior del suelo en contacto con el terreno se encuentra por encima del nivel freático; -media: cuando la cara inferior del suelo en contacto con el terreno se encuentra a la misma profundidad que el nivel freático o a menos de dos metros por debajo -alta: cuando la cara inferior del suelo en contacto con el terreno se encuentra a dos o más metros por debajo del nivel freático.
Línea de referencia de nivel freático
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
COEFICIENTE DE PERMEABILIDAD (En DB SE-C Anejo D)
Baja 1 1 1 Suelos arcillosos puros. Arcilla con arena
Arena fina, mezclas de arena y arcilla
Grava Valores indicativos Arena limpia
Media 3 2 2
Alta 5 5 4
(^10) Ks≤ 10 -5 (^) cm/s -5<Ks<10- Ks≥ (^10) cm/s Presencia de agua -2^ cm/s
Coeficiente de permeabilidad del terreno
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
CONDICIONES DE LAS SOLUCIONES CONSTRUCTIVAS:
Tablas de doble entrada obteniendo configuración constructiva en función del grado de impermeabilidad exigido, el tipo de muro o suelo y la posición de impermeabilización.
Las letras indican:
Ci: Constitución del muro (tipo de hormigón, morteros, etc) Ii: Impermeabilización: láminas, pinturas o revestimientos Di: Drenaje y evacuación: (capas drenantes, pozos drenantes, tubos…) V1: Ventilación de cámara
CERRAMIENTOS EN CONTACTO CON EL TERRENO: MUROS
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
Tabla 2.2 Condiciones de las soluciones de muro
= 5 I1+I3+D1+D2+D3 D4+V1^ (1) I1+I3+D1+D2+D3 D4+V1 C1+C2+I1 C2+I1^ D4+V
= 4 I1+I3+D1+D3 D4+V1 I1+I3+D1+D3 D4+V1 C1+C2+I1 C2+I1 D4+V
I1+I3+D1+D3 D4+V1 C1+C2+I1 C2+I1 D4+V C1+C3+I =^3 C3+I1+D1+D3 (3) I1+I3+D1+D3^ D4+V1 +D1+D3 (2)
=^2 C3+I1+D1+D3 (3) I1+I3+D1+D3 D4+V1 C1+I1+D1+D3 I1+I3+D1+D3 D4+V1 C1+C2+I1 C2+I1^ D4+V
C2+I2+D +D
C2+I2+D V1 +D I2+I3+D +D
C1+I2+D V1 +D I2+I3+D = 1 I2+D1+D5 +D
Parcialme nte estanco
Imp. exterior
Imp. interior
Parcialme nte estanco
Imp. exterior
Imp. interior
Parcialme nte estanco
Imp. exterior
Imp. interior
Muro de gravedad Muro flexorresistente^ Muro pantalla
Ejemplo: Muro flexorresistente con grado de imp 3 con imp. interior ‡C1+C3+I1+D1+D C1, C3: Materiales hidrófugos (Hormigón o ladrillos y morteros) I1: Utilización de Lámina de impermeabilización D1: Capa drenante y capa filtrante. D3: Tubo drenante conectado a saneamiento.
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
CERRAMIENTOS EN CONTACTO CON EL TERRENO: SUELOS
-GRADO DE IMPERMEABILIDAD
-Función de nivel fre ático y grado de permeabilidad del terreno
Tabla 2.3 Grado de impermeabilidad mínimo exigido a los suelos
Baja 2 1
Media 4 3
Alta 5 4
Presencia de agua Ks>10-5^ cm/s Ks ≤ 10 -5^ cm/s
Coeficiente de permeabilidad del terreno
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
CERRAMIENTOS EN CONTACTO CON EL TERRENO: SUELOS (SOLERAS O LOSAS)
C3 Producto colmatador de poros Siempre obligatorio (Salvo grado 3 en losas)
D4 Pozos drenantes cada 800m2 Desde grado 4
D2 Tubos drenantes bajo el suelo Desde grado 3 D3 Tubo drenante en base de muro Desde grado 4
D1 Capa drenante y capa filtrante bajosuelo o losa Siempre obligatorio
I1 Lámina impermeabilizante sobrebase del terreno Desde grado 4
I2 Lámina impermeabilizante sobrebase de zapata de muro Desde grado 3
C2 Hormigón de retracción moderada Siempre obligatorio
C1 Hormigón hidrófugo compacto Desde grado 3
CONDICIÓN Especificación Obligatoriedad
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
Algunas observaciones sobre materiales:
Distinción entre impermeabilizaciones I1 e I2 en muros:
I1: (mayor exigencia): -Lámina impermeabilizante. -Productos líquidos: polímeros acrílicos, caucho acrílico, resinas sintéticas o poliéster. -Lodos bentoníticos en muro pantalla.
I2: (menor exigencia): -Pintura impermeabilizante.
Capa drenante:
Puede ser: En muros Lámina drenante Grava Fabrica de bloque se arcilla porosos Otras soluciones.
En suelos Encachado + lámina. Otras soluciones.
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
Algunas observaciones sobre materiales:
Características de los hormigones:
-Hormigón hidrófugo en muro:
-Se pueden especificar aditivos hidrofugantes.
-Hormigón hidrófugo de elevada compacidad. (C1 en suelos)
-Hormigón hidrófugo de elevada compacidad de retracción moderada (C1+C2 en suelos)
En ambiente IIa: Max A/C: 0. Min. cemento: 275 kg/m Aditivo hidrofugante
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
Algunas observaciones sobre grados de exigencia. (en muros con impermeabilización exterior y suelos sin tratamiento)
A) El suelo está sobre nivel freático: GRADO 1 en MURO y GRADO 2=1 EN SUELO
-La exigencia en muro es siempre 1, con independencia del terreno. -La exigencia en suelo puede ser 2 en terrenos arcillosos. -La exigencia en suelos es igual en grados 1 y 2 (salvo inyecciones o muros pantallas)
B) El suelo está bajo nivel freático (<200cm) y el terreno es arcilloso: GRADO 2 en
MURO y GRADO 3 EN SUELO
-La exigencia en muro es 2 -La exigencia en suelo es 3
C) El suelo está bajo nivel freático (<200cm) y el terreno es arenoso. GRADO 3=2 en
MURO y GRADO 4 EN SUELO
-La exigencia en muro es 3 (igual a exigencia 2) -La exigencia en suelo es 4
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
Algunas observaciones sobre grados de exigencia. (en muros con impermeabilizacion exterior y suelos sin tratamiento)
D El suelo está bajo nivel fre ático (>200cm) y el terreno es arcilloso. GRADO 4 en MURO y GRADO 4 EN SUELO.
-La exigencia en muro es 4 (igual a grado 2) -La exigencia en suelo es 4
E) El suelo está bajo nivel freático (>200cm) y el terreno es arenoso o mezcla< arcillas-arena. GRADO 5 en MURO y GRADO 5 EN SUELO.
-La exigencia en muro es 5 -La exigencia en suelo es 5
Exigencia de tubo drenante: El tubo drenante en muro (D3) o en suelo (D2) solo es exigible si existe nivel freático sobre base de muro, con independencia del terreno.
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
EJEMPLO A (Nivel freático bajo suelo en cualquier terreno)
EXIGENCIA: 1 en muro y 1-2 en suelo.
7 (D1) 8 (C2)
4 (D5)
2 (D1) 3 (D1)
1 (I2)
9 (C3)
5 (D1) 6 (D1)
2 (D1) 3 (D1)
1 (I2) Capa drenante Capa filtrante
Pintura impermeabilizante
5 (D1) 6 (D1)
4 (D5)
Capa filtrante Capa drenante
Protección perimetral
MURO
SUELO
7 (D1) 8 (C2)
Film de polietileno (en caso de encachado) Hormigón de retracción moderada 9 (C3) Colmatador de poros superficial
Notas: En caso de no tener acerado perimetral o similar (D5) habrá que pasar a grado 2 en muro. El dren perimetral sólo es obligatorio si se está bajo nivel freático
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
EJEMPLO B: -NIVEL FREATICO SOBRE EL SUELO (<200 cm) -TERRENO ARCILLOSO SIN TRATAMIENTOS. -IMPERMEABILIZACIÓN EXTERIOR
-La exigencia en muro es 2 -La exigencia en suelo es 3
Grado 2 en muros: Impermeabilización por el exterior. I1+I3+D1+D Impermeabilización por el interior. C1+I1+D1+D Cámara ventilada. D4+ V
Grado 3 en suelos: Suelo con subbase C1+C2+C3+I2+D1+D2+S1+S2+S En suelo sin intervención: C1+C2+C3+I2+D1+D2+S1+S2+S
Notas: No sirve para nada gastarse el dinero en subbase. Es evidente que se trata de un error. Con grado 2 en muro podemos tener el nivel freático hasta 2 metros por encima de la base del suelo en suelos con arcilla, si el suelo es muy arenoso podríamos estar en grado 3. En el suelo, con nivel freático hasta 2.0 m se podría llegar a grado 4, si el terreno es muy permeable. I3 es una condición de revestimiento hidrófugo en caso de muros de fábrica.
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
EJEMPLO B (Nivel freático sobre el suelo (<200 cm) en terreno arcilloso)
8 (C1+C2) 2 (D1)3 (D1)
1 (I1)
9 (C3)
5 (D1) 6 (D1)
2 (D1) 3 (D1)
1 (I1) Capa drenante Capa filtrante
Lámina o "productos líquidos".
5 (D1) 6 (D1)
4 (D3)
Capa filtrante Capa drenante
Tubo drenante en base de muro
MURO
SUELO
7 (D1) 8 (C1+C2)
Film de polietileno (en caso de encachado) Hormigón hidrófugo de elevada compacidad de retracción moderada 9 (C3) (^) Colmatador de poros superficial
EXIGENCIA: 2 en muro y 3 en suelo
4 (D3)
7 (D1) 10 (D2)
10 (D2) Tubo drenante bajo el suelo
11 (I2)
12 (S1)
14 (S3)
13 (S2)
11 (I2) 12 (S1)
Lamina sobre hormigón de limpieza bajo zapata. Sellado entre lamina de muro y de cimentación 13 (S2) (^) Sellado de juntas en suelo con PVC o caucho expansivo 14 (S3) Sellado de junta muro-cimento con PVC o caucho expansivo
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
EJEMPLO C: -NIVEL FREATICO SOBRE EL SUELO (<200 cm) -TERRENO ARENOSO SIN TRATAMIENTOS. -IMPERMEABILIZACIÓN EXTERIOR
-La exigencia en muro es 3 (igual a exigencia 2)
-La exigencia en suelo es 4
Grado 3 en muros: Impermeabilización por el exterior. I1+I3+D1+D
Grado 4 en suelos: En suelo sin intervención:
C1+C2+C3+I1+I2+D1+D2+D3+D4+S1+S2+S3+P1+P
Notas: La diferencia con respecto al grado 3 en suelos es: -Debe colocarse lámina bajo suelo. -Tubo drenante en base de muro. -Tratamiento superficial del terrno (acera o zanja drenate) -Debe encastrarse el borde de la losa o solera en el muro.
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
Grado de impermeabilidad del muro: 4 Grado de impermeabilidad del suelo: 3
1.- Capa drenante y capa filtrante. 2.- Impermeabilización: revestimiento de aplicación in situ”. 3.- Muro: puede ser flexorresistente o de gravedad. 4.- Encachado de grava. 5.- Tubo drenante. A.- Barrera separadora (geotextil). B.- Encachado de grava. C.- Lámina de polietileno. D.- Capa de hormigón de limpieza. E.- Impermeabilización: revestimiento de aplicación “in situ”. F.- Puede ser una solera o losa de cimentación. G.- Pavimento. H.- Tubos drenantes conectados a la red de saneamiento. Nota: Debe utilizarse hormigón de retracción moderada en la construcción del suelo (solera o losa de cimentación), y la aplicación de un producto colmatador de poros de la superficie terminada del mismo, as í como deben sellarse todas las juntas del suelo y los encuentros entre el suelo y el muro según lo establecido en el apartado 2.2.2 de la sección HS1 del Documento Básico de Salubridad del CTE.
Solución constructiva tipo 1.4: muro flexorresistente con riesgo de nivel freático
EJEMPLO: PROPUESTA DE DR SOBRE HS1 (CSCA)
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
Muro de hormigón con impermeabilización INTERIOR.
GRADO 1: Condiciones de muro: C1+I2+D1+D C1: Hormigón hidrófugo en muro. I2: Impermeabilización: pintura impermeabilizante (interior???) D1: Capa drenante y capa filtrante. D5: Red de evacuación de lluvia en cubierta y terreno…
GRADO 2: Condiciones de muro: C1+I1+D1+D C1: Hormigón hidrófugo en muro. I1: Impermeabilización: lamina o productos líquidos D1: Capa drenante y capa filtrante. D3: Tubo drenante en base de muro.
No se explica muy bien esta “impermeabilización por el interior”.
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
Muro de hormigón “parcialmente estanco” Condiciones de muro:
GRADO 1: V GRADOS 2 a 5: D4+V
V1: -Aperturas de ventilación en arranque y coronación de hoja interior. -Ventilación de local con 0.7 L/sg y m -Dimensiones de aperturas: Ss/Ah entre 10 y 30 Ss: Área efectiva de aperturas en cm Ah: Superficie de la hoja interior en m
D4: -Canaletas de recogida de agua. -Pozo de bombeo con dos bombas si la red de saneamiento queda por encima.
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
RED DE DRENAJE.
La red de drenaje siempre va acompañada de la existencia de capa drenante y capa filtrante. La capa drenante puede ser: -Lámina drenante -Grava -Fabrica de bloques de arcilla porosos. -Otro material con el mismo efecto.
La red drenante en perímetro de muros consiste en tubos porosos conectados a red de saneamiento. Su exigencia aparece en Grado 2.
En el caso de suelos aparece primero la exigencia de drenes (D2) bajo losa o solera (Grado 3), y además en perímetro de muro (D3) cuando se alcanza el Grado 4. Sin embargo, ya en grado 3 de suelo se estará en al menos Grado 2 de muro, por lo que lo habitual será tener que colocar drenes bajo solera y en perímetro de muro.
En exigencias más altas (Grado 5 en Muros) se debe colocar un pozo drenante cada 50. m, conectado a red de saneamiento. En el caso de suelos el pozo drenante se colocará cada 800 m2.
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
RED DE DRENAJE: El dimensionado de los tubos de drenaje aparece al final del HS 1.
1.Las pendientes mínima y máxima y el diámetro nominal mínimo de los tubos de drenaje deben ser los que se indican en la tabla 3.1. Tabla 3.1 Tubos de drenaje
5 8 14 200 250
4 5 14 150 200
3 5 14 150 200
2 3 14 125 150
1 3 14 125 150
Drenes en el perímetro del muro
Drenes bajo suelo
Diámetro nominal mínimo Pendiente en mm máxima en %
Pendiente mínima en %
Grado de impermeab ilidad (1)
Tabla 3.2 Superficie mínima de orificios de los tubos de drenaje
250 17
200 12
150 10
125 10
Superficie total mínima de orificios Diámetro nominal en cm (^2) /m
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadores adscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.SU CONTENIDO NO TIENE CARÁCTER NORMATIVO.
CERRAMIENTOS EN CONTACTO CON EL TERRENO: MUROS
CONDICIONES DE LOS PUNTOS SINGULARES
-Encuentros de muro con fachadas. -Encuentros de muro con cubiertas enterradas. -Encuentros de muro con las particiones interiores. .Paso de conductos. -Esquinas y rincones. -Juntas
DB HS1DB HS1 PROTECCION FRENTE A LA HUMEDADPROTECCION FRENTE A LA HUMEDAD
ADVERTENCIA LEGAL: Este documento es de uso restringido y forma parte del material de apoyo del Grupo de Formadoresadscritos a la Fundación FIDAS para la Formación Continua de Arquitectos en el CTE.
CAUDAL DE DRENAJE.
El caudal de drenaje se calcula por m.l. de muro.
Se pueden dar dos situaciones:
a) El arranque del muro coincide o está por debajo de la cara superior de una capa
impermeable.
b) El arranque del muro no alcanza ninguna capa impermeable.
