DETALLES CONSTRUCTIVOS
Detalles constructivos
En este capítulo presentamos la resolución de una serie de detalles constructivos, sobre los que generalmente se presentan algunas dudas. Se pueden resolver estos detalles de modos diferentes; veamos entonces algunas soluciones utilizando los pro- ductos de ISOLANT S.A. El beneficio adicional que otorga el uso de membranas ISOLANT, frente al resto de los productos del mercado, es que conforman siempre una aislación continua, lo que asegura la ausencia de puentes térmicos y/o posibles filtraciones. Sugerimos que antes de realizar cualquier trabajo, consulte el Código de Edificación, de Construcción y Normas, aplicables en el área en que se encuentre situada su obra.

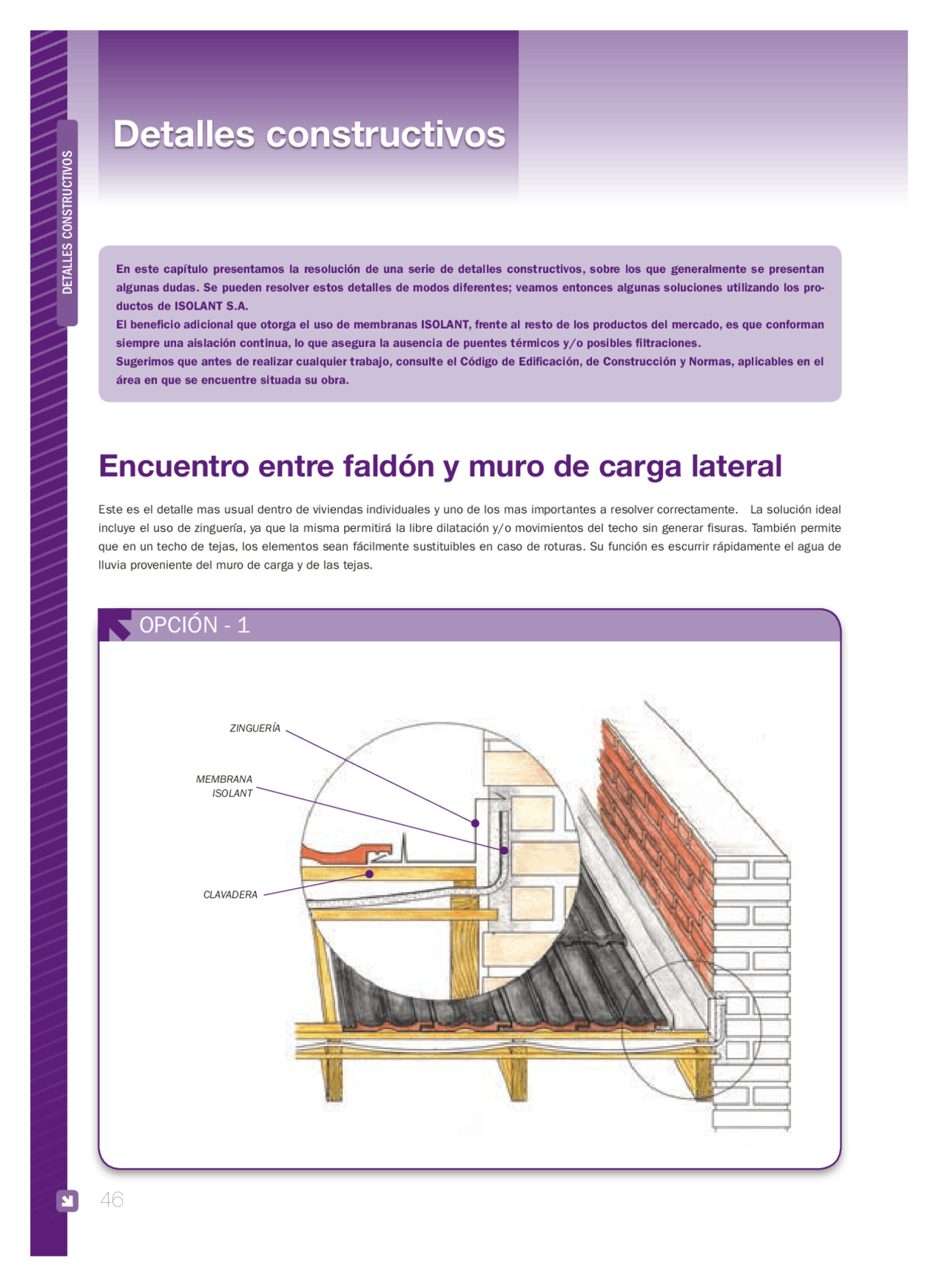

Encuentro entre faldón y muro de carga lateral
Este es el detalle mas usual dentro de viviendas individuales y uno de los mas importantes a resolver correctamente. La solución ideal incluye el uso de zinguería, ya que la misma permitirá la libre dilatación y/o movimientos del techo sin generar fisuras. También permite que en un techo de tejas, los elementos sean fácilmente sustituibles en caso de roturas. Su función es escurrir rápidamente el agua de lluvia proveniente del muro de carga y de las tejas.
OPCIÓN - 1
zinguería
membrana isolant
clavadera
DETALLES CONSTRUCTIVOS
OPCIÓN - 2
La membrana ISOLANT se coloca por debajo de la zinguería, parte del muro de carga y se apoya en el faldón cubriendo el machimbre. En el muro de carga puede estar embutida o simplemente apoyada y cubierta con la zinguería. En caso de embutir, pintar la cara superior con emulsión asfáltica en frío y arena, generando una superficie mordiente y sobre esta revocar. La zinguería puede ser en forma de cana- leta vertical o bien una simple babeta que escurra sobre las tejas.
en este punto no tenemos cabio debajo del doble listón, por lo que al clavar se debe colocar un tope metálico para que el clavo no atraviese el machimbre (en la práctica se utiliza la cuchara de albañilería).
DETALLES CONSTRUCTIVOS
Limatesas y cumbreras
En estos sectores, lo importante será asegurar el escurrimiento de las aguas de lluvias hacia ambos lados del encuentro ante la posibili- dad de que falle la zinguería o cualquier elemento de la cubierta (una teja o cumbrera rota, por ejemplo). Para resolver efectivamente estos puntos, primero hay que colocar los rollos que cubran los faldones o caídas del techo. una vez cubiertos, se debe colocar un rollo sobre los anteriores, tomando como centro la arista del encuentro entre ambos faldones y apoyando medio rollo (a lo largo) en cada faldón. Así el agua podrá desagotar sobre los faldones laterales. Este encuentro puede resolverse con una membrana de menor espesor que la que se utiliza para aislar térmicamente el techo. Ejemplo: si usa TBA10 o TBA Multicapa puede usar para este encuentro TBA5.
LImATESAS y CumbrErAS
1, 2 Y 3 - rollos del faldón 4 - rollo en arista / limatesa
rollo colocado como caballete
DETALLES CONSTRUCTIVOS
LImAhOyA O CONVErSA
Limahoyas o conversas
En estos casos queremos lograr la misma impermeabilidad del encuentro anterior pero por su forma inversa a la limatesa, debemos colo- car el rollo que sigue la arista del encuentro antes que los rollos de los faldones. Es decir primero colocar un rollo que sirva como colector y a partir de ahí comenzar de abajo hacia arriba a colocar el aislante de ambos faldones. una vez cubierto, aplicar la zinguería.
1 - rollo colector 2 Y 3 - rollos del faldón
DETALLES CONSTRUCTIVOS
Canaletas y cenefas en techos de chapa
Las canaletas son conductos colectores que sirven para evacuar el agua que escurre por el faldón y no queremos que caiga libremente, por ejemplo en aleros de viviendas bajo las cuales haya circulación, faldones que caigan hacia las medianeras (es obligatoria la canaleta en este caso), etc. hay canaletas de PVC para colocar a la vista, de secciones circular o rectangular.
TEChO y PArAmENTOS dE ChAPA
CANALETA EN murO mEdIANErO EN TEChO CON ESTruCTurA mETáLICA. dETALLE zINguEríA dE CArgA y CANALETA INTErNA.
CANALETA EN TEChO CON TErmINACIÓN AL rAS dEL murO O EXENTA.
En encuentros de dos chapas de tipo trapezoidal se utiliza una cenefa de cierre en ángulo. Como complemento en la chapa de techo se cierra con una banda conformada tipo “Compriband”. En estructuras metálicas la membrana ISOLANT va hasta el borde de la cenefa.
La zinguería de carga se hace en dos partes, una que cubre la carga del muro que desagotará sobre una segunda que cubre la membrana y empalma con la chapa. El frente de esta segunda zinguería viene conformado para chapa ondulada. La membrana que va bajo la chapa desagotará sobre este y además se coloca otra membrana por debajo para que no se produzca condensación y goteo en el interior.
El aislante hidrófugo (ISOLANT) se colocará sobre la parte superior de la canaleta permitiendo el desagote.
moldura de poliester con imprimación asfáltica
membrana isolant
zinguería
canaleta
canaleta
fijación
membrana isolant
perfil
estructura
membrana isolant
cenefa de cierre
DETALLES CONSTRUCTIVOS
Chimeneas o conductos
Este es uno de los puntos en los que se debe tener mayor cuidado, ya que es donde frecuentemente suele filtrarse el agua debido a la mala resolución del encuentro. Siempre se debe observar la correcta soldadura de los elementos de la zinguería, así como en las chimeneas de mampostería, verificar el adecuado amurado de la membrana con mezcla hidrófuga. Para el caso de tener que aislar un faldón en el que aparece un conducto de chimenea habrá que realizar el trabajo correspondiente de zinguería tal como se ve en el esquema a continuación. Los laterales de la chimenea se deben realizar del mismo modo que vimos en “Encuentro entre faldón y muro de carga lateral”. Cuando el conducto que atraviesa el faldón es pequeño, podemos resolver este obstáculo del modo que se indica en los siguientes gráficos.
ChImENEAS O CONduCTOS
1 2 3
4 5 6
lana mineral
lana mineral
membrana isolant
aislar el conducto, con 20 mm de lana mineral, del contacto con la madera.
pasar el conducto a través de la membrana
corte cuadrado de membrana isolant
cerrar los bordes con cinta pegando con aire caliente
una vez que el cuadrado de membrana abraza el conducto, sellarlo cubriéndolo con cinta ctba si es aluminizado. si es tb2 o tb5 con fajas de las mismas con adhesivo de contacto o aire caliente.
colocar la zinguería para el desagote de la cubierta
realizar cortes según el esquema
DETALLES CONSTRUCTIVOS
Apéndice
Estructura plana de hormigón y/o viguetas
pretensadas y ladrillos
En una lo sa plana nos en contra mos con la impo sibi li dad de realizar la cá ma ra de aire delan te de la cara alu mi ni za da de la mem- bra na ISO LANT. Es por eso que en este ca so se utili zan espumas sin film alumi ni- za do, y la aisla ción se realiza solamente por masa. Se colo cará en ton ces un espesor de espu ma ISO LANT mayor al habitual, de 20 a 30 mm., de la siguiente forma: sobre la losa estructural, se coloca una barera de vapor, un block de espuma del espesor antes men- cionado, para luego realizar el contrapiso, preferentemente liviano, de unos 10 cm. de espesor. A continuación se realiza la aisla- ción hidrófuga con membrana asfáltica, que será la última capa en los casos que no se coloque piso. Es recomendable que la mem- brana ISOLANT se continúe en forma ver tical cubriendo el espesor del contrapiso, para que funcione como junta de dilatación y evi- te el agrietamiento del mismo.
NOTA: La misma resolución habrá de hacerse en losas de viguetas pretensadas y ladrillos.
Caso especial. También puede instalarse una aislación tér- mica desde abajo. Para ello se fijarán a las viguetas listones de 1” x 1 ½” en los que se clavará la membrana aislante, sujetadas por listones de yesero de ½” x 1”. Finalmente, estos últimos pueden servir como sostén de algún revestimiento a modo de cielorraso.
Si quiere mejorar el rendimiento térmico uti- lice los productos TbA con film reflectante hacia la fuente de calor.
En EstE caso, la Espuma Es sin aluminizado, y aisla solamEntE por masa y no por rEflExión.
DETALLES CONSTRUCTIVOS
Siempre que use membranas ISOLANT no elimine la acción del film aluminizado colocando sobre éste, otros
materiales aislantes. En todo caso, si va a hacerlo, siempre coloque la membrana por encima de lo que instale.
Para una correcta aislación y ventilación del techo es fundamental respetar la cámara de aire en los mismos.
En muros y tabiques
Uno de los modos de aislar las construcciones es la utilización de muros dobles; en estos casos también se puede reforzar la aislación térmica con el uso e instalación de membranas ISOLANT.
En muros de mampostería, el material aislante se coloca dentro la cámara de aire, fijándolo al muro interno con adhesivo de contacto, pintu- ras asfálticas en frío o por medios mecánicos, siempre con la cara aluminizada “mirando” hacia la cámara de aire; al exterior para reflexión del calor o hacia la zona donde se quiera reflejar el calor. En estos casos casi nunca se requiere unir los rollos de membrana, pero puede hacerlo usando cinta aluminizada o el sistema rapi-Tac incluido en los productos TbA. En casos extremos también pueden colocarse bloques de espuma ISOLANT sin aluminizado, pero en un espesor de 10 a 30 mm. para que sólo trabaje como aislante por masa.
Otra posibilidad, es colocar la membrana aislante como lo explicamos en el caso de un cielorraso, pero en este caso en modo vertical. Se fijan a la pared listones de madera de 2” x 2” en forma horizontal, a los que se fija la membrana aislante con el aluminio mirando hacia fuera clavándola con un listón de ½” x 1” y sobre este último se coloca algún revestimiento de su elección (machimbre, paneles decorativos, metal desplegado mas revoque, etc.)
Si bien el material es impermeable, las juntas son vulnerables por lo que se deberá ejecutar el revoque hidrófugo tradicional. En tabiques de construcción en seco, el aislamiento debe colocarse siempre en la cámara de aire que queda generada por los perfiles o parantes “C” que separan las placas. Siempre ubique la cara aluminizada mirando hacia el lado mas caliente fijándolo al panel del tabique que se supone mas frío. Esto sirve para ais- lamiento térmico y barrera de vapor y así evi- tar la condensación en tabiques exteriores.
